USB 3.1 Type-C
USB 3.0
HD AUDIO
POWER SW
RESET SW
POWER LED +
POWER LED –
32
31

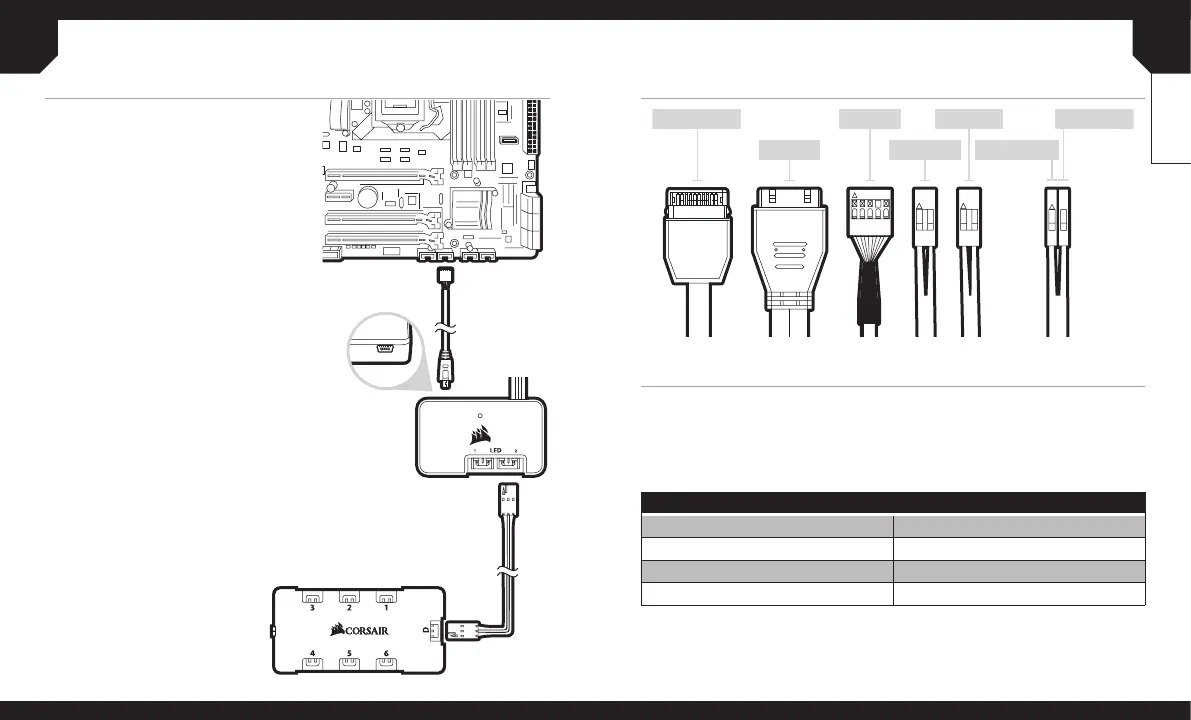

DE I/O-CONNECTOREN AAN DE VOORZIJDE INSTALLEREN
NEDERLANDS
LIGHTING NODE PRO GEBRUIKEN
1. Schakel het systeem uit voordat je Lightning
Node PRO installeert.
2. Sluit de mini-USB-kabel aan op de achterzijde
van de Lightning Node PRO en sluit het 9-pins
einde aan op een beschikbare interne USB
2.0-header in het systeem.
3. Opmerkingen over de aansluiting
> Als je de verlichtingseecten wilt gebruiken,
moet de ledbedrading van de fan verbonden
zijn met het ventilatorknooppunt.
> Fans moeten starten bij “1” en doorgaan in
serie. 1 > 2 > 3 > 4 > 5 > 6
> Als een fan niet in serie is geschakeld, wordt
de communicatie verbroken en werkt de
RGB-ledverlichting niet.
4. Monteer de fan(s) op een plek naar keuze op
het frame.
5. Monteer het fanknooppunt op een plek die
bereikbaar is voor alle RGB-ledkabels van de
fans die in het systeem zijn opgenomen.
> De fancontroller moet ook op het
fanknooppunt worden aangesloten om de
RGB-ledverlichting te kunnen bedienen.
6. Monteer het fanknooppunt met behulp van de
meegeleverde bevestigingstrips.
VEELGESTELDE VRAGEN
1. Is de polariteit van belang voor de aan/uit- en resetheader van het I/O-paneel?
Nee, alleen voor de ledheaders.
2. Met wie moet ik contact opnemen als de behuizing beschadigd is of als een van de fans niet
meer werkt?
Ga naar support.corsair.com en vraag een RMA aan zodat we de beschadigde onderdelen
kunnen vervangen.
3. Waar kan ik een fan installeren?
Ga naar de productpagina op corsair.com voor meer informatie over deze behuizing.
Fan mount locaties
Voorzijde 3x0mm / 2x0mm
Bovenzijde x20mm / 2x0mm
Onderzijde 2x20mm / 2x0mm
Achterzijde x20mm / x40mm
