USB 3.1 Type-C
USB 3.0
HD AUDIO
POWER SW
RESET SW
POWER LED +
POWER LED –
40
39

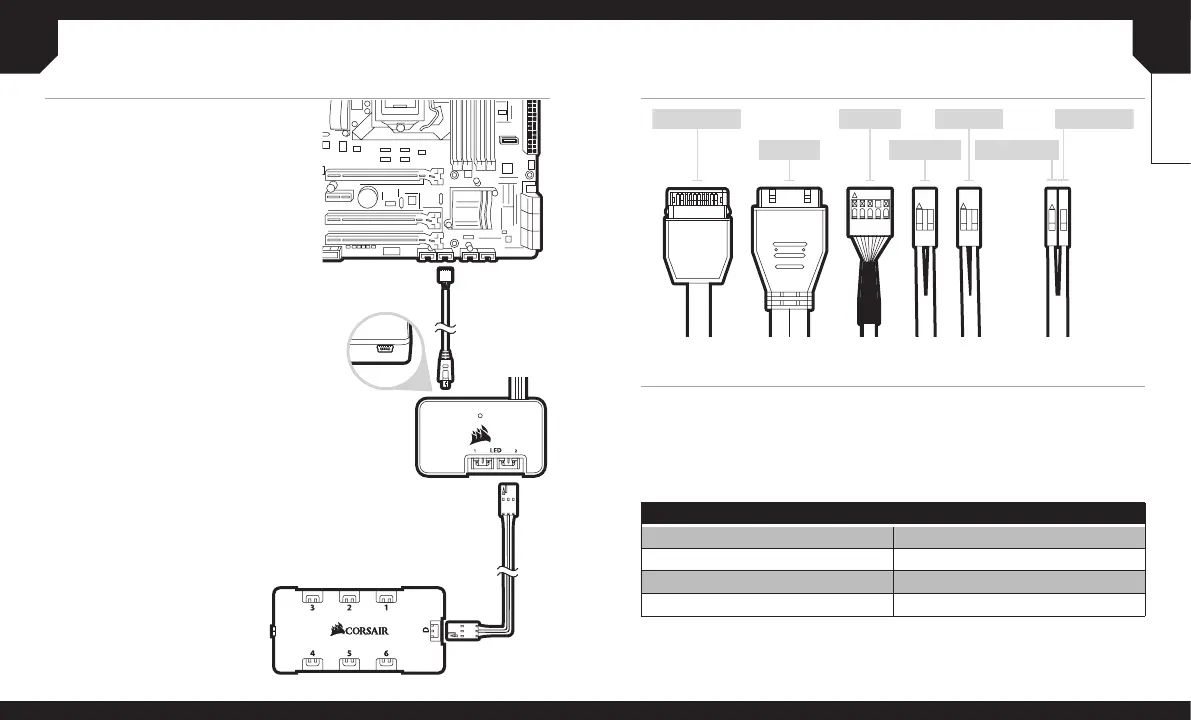

INSTALLAZIONE DEI CONNETTORI I/O FRONTALI
ITALIAN
UTILIZZO DI LIGHTING NODE PRO
1. Spegnere il sistema prima di procedere
all’installazione di Lighting Node PRO.
2. Collegare il cavo mini USB nella parte
posteriore di Lighting Node PRO, quindi
collegare il cavo a 9 pin a un header
USB 2.0 interno disponibile nel sistema.
3. Note di cablaggio
> Il cablaggio dei LED delle ventole va
eettuato con l’apposito hub al fine di
visualizzare gli eetti luminosi.
> Le ventole devono iniziare dalla n. “1” e
continuare in serie. 1 > 2 > 3 > 4 > 5 > 6
> Qualsiasi ventola non collegata in serie
interromperà la comunicazione impedendo
il funzionamento dell’illuminazione a
LED RGB.
4. Monta le ventole nella posizione preferita
all’interno del telaio.
5. Trova una posizione per l’hub per ventole che
consenta il collegamento di tutti i cavi LED
RGB delle ventole installati nel sistema.
> Il controller delle ventole dovrà anch’esso
essere collegato all’hub per ventole per il
controllo dell’illuminazione LED RGB.
6. Montare l’hub per ventole con le fasce di
montaggio fornite.
DOMANDE PIÙ FREQUENTI
1. La questione delle polarità ha a che fare con i connettori di resettaggio e di alimentazione
del pannello I/O?
No, solo con i connettori LED.
2. Chi è necessario contattare se si riceve un case danneggiato oppure se una delle ventole
non funziona più?
Visitare il sito support.corsair.com e richiedere un RMA in modo da permetterci di sostituire le
parti danneggiate.
3. Dove è possibile montare una ventola?
Per saperne di più su questo case, visita la pagina del prodotto sul sito corsair.com.
Posizioni di montaggio delle ventole
Anteriore 3x0mm / 2x0mm
Superiore x20mm / 2x0mm
Inferiore 2x20mm / 2x0mm
Posteriore x20mm / x40mm
