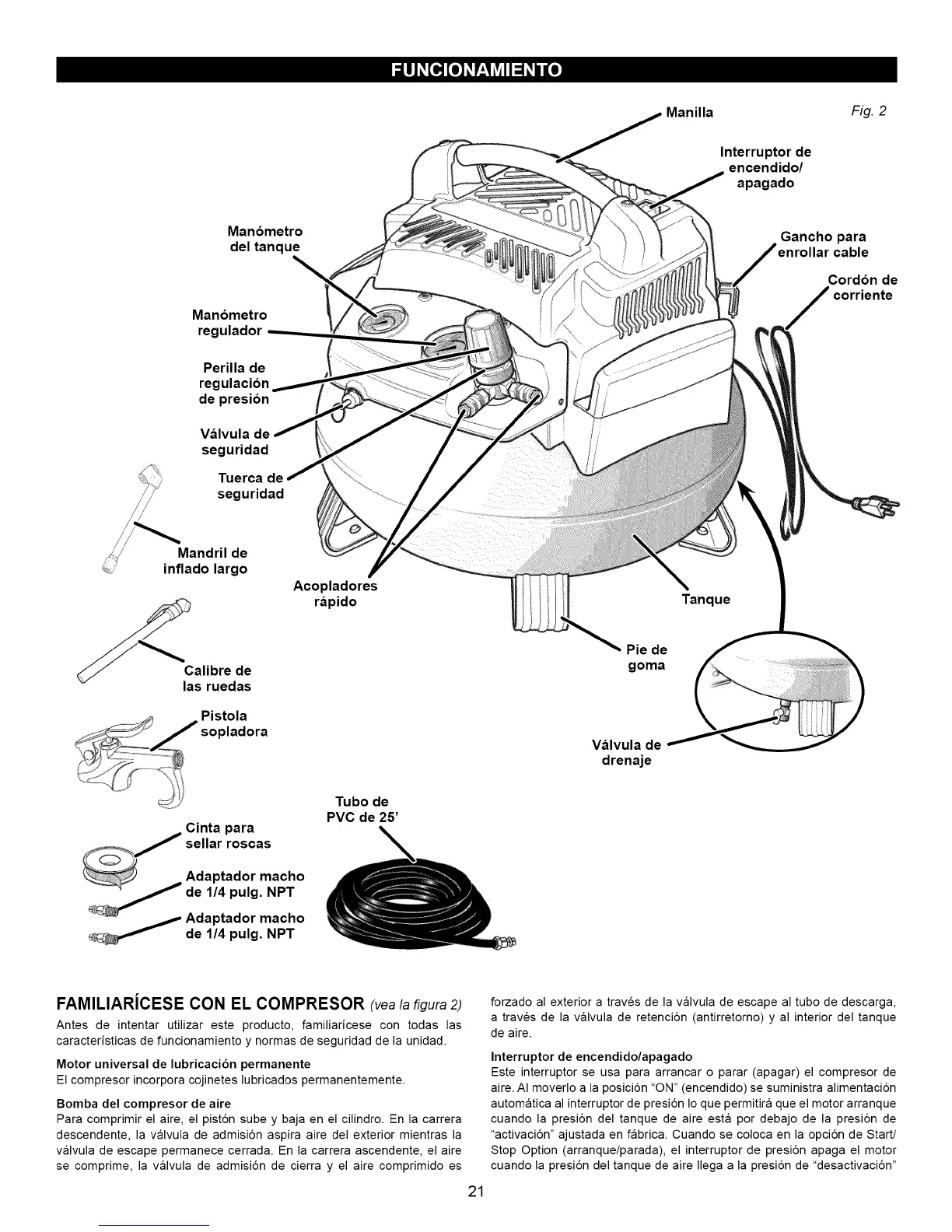

Manilla Fig. 2
Interruptor de
encendido/
apagado
Manometro
del tanque
Manometro
regulador
Perilla de
regulacion
de presion
Valvula
seguridad
Tuerca
seguridad
Gancho para
Cordon de
Mandril de
inflado largo
Acopladores
rapido
Tanque
las ruedas
sPioSpt,°/;ora
Cinta para
sellar roscas
Adaptador macho
de 1/4 pulg. NPT
__ Adaptador machode 1/4 pulg. NPT
Tubo de
PVC de 25'
Pie de
goma
Valvula de
drenaje
FAMILIARiCESE CON EL COMPRESOR (vea/a figura2)
Antes de intentar utilizar este producto, familiaricese con todas las
caracteristicas de funcionamiento y normas de seguridad de la unidad,
Motor universal de lubricaci6n permanente
El compresor incorpora cojinetes lubricados permanentemente,
Bomba del compresor de aire
Para comprimir el aire, el pist6n sube y baja en el cilindro. En la carrera
descendente, la valvula de admisi6n aspira aire del exterior mientras la
valvula de escape permanece cerrada. En la carrera ascendente, el aire
se comprime, la valvula de admisi6n de cierra y el aire comprimido es
21
forzado al exterior a traves de la valvula de escape al tubo de descarga,
a traves de la valvula de retenci6n (antirretorno) y al interior del tanque
de aire.
Interruptor de encendido/apagado
Este interruptor se usa para arrancar o parar (apagar) el compresor de
aire. AI moverlo a la posici6n "ON" (encendido) se suministra alimentaci6n
automatica al interruptor de presi6n Io que permitira que el motor arranque
cuando la presi6n del tanque de aire esta por debajo de la presi6n de
"activaci6n" ajustada en fabrica. Cuando se coloca en la opci6n de Start/
Stop Option (arranque/parada), el interruptor de presi6n apaga el motor
cuando la presi6n del tanque de aire Ilega a la presi6n de "desactivaci6n"
