6

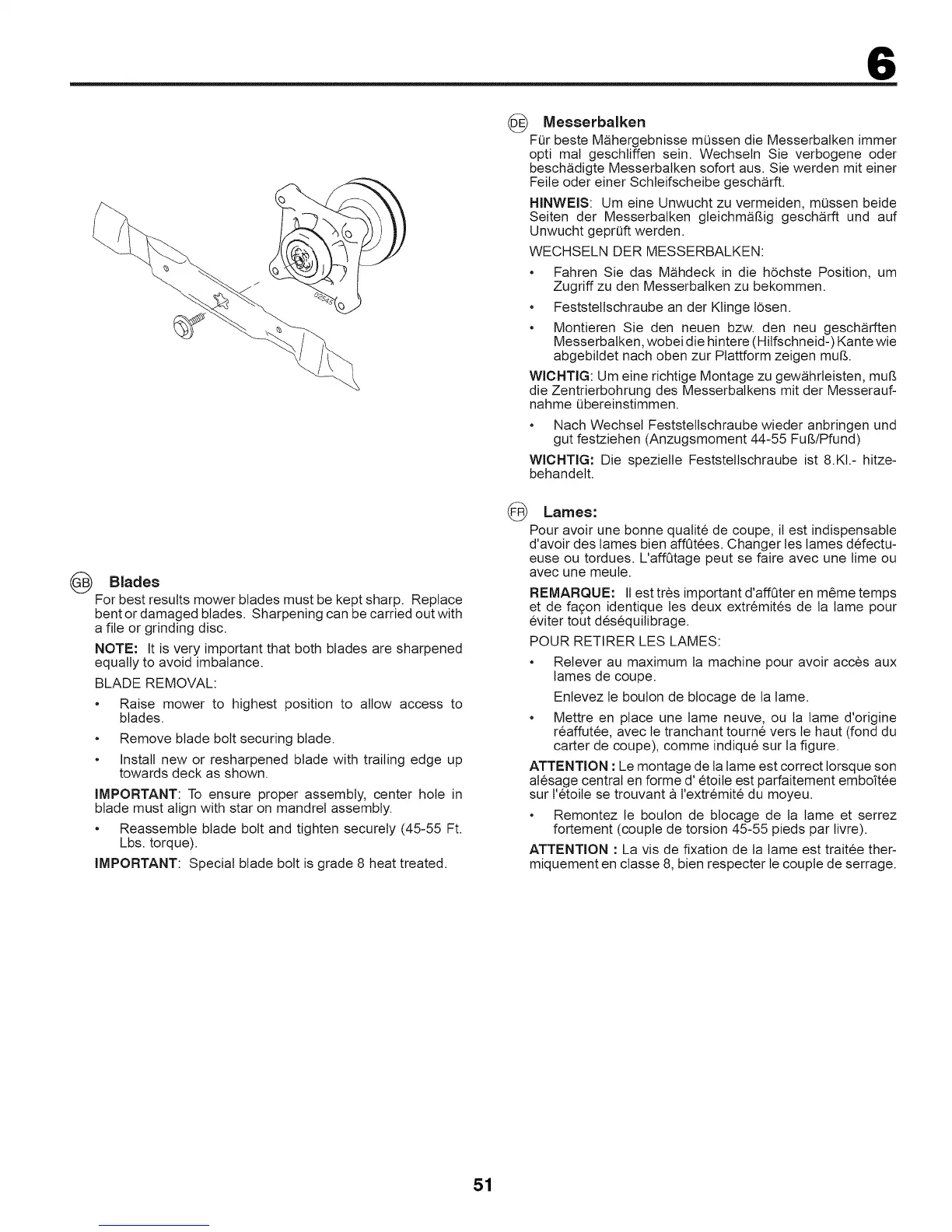

@ Blades
For best results mower blades must be kept sharp. Replace
bent or damaged blades. Sharpening can be carried out with
a file or grinding disc.
NOTE: It is very important that both blades are sharpened
equally to avoid imbalance.
BLADE REMOVAL:
• Raise mower to highest position to allow access to
blades.
• Remove blade bolt securing blade.
• Install new or resharpened blade with trailing edge up
towards deck as shown.
IMPORTANT: To ensure proper assembly, center hole in
blade must align with star on mandrel assembly.
• Reassemble blade bolt and tighten securely (45-55 Ft.
Lbs. torque).
IMPORTANT: Special blade bolt is grade 8 heat treated.
Messerbalken
F0r beste M_hergebnisse m0ssen die Messerbalken immer
opti mal geschliffen sein. Wechsetn Sie verbogene oder
besch_digte Messerbalken sofort aus. Sie werden mit einer
Feite oder einer Schleifscheibe gesch_irft.
HINWEIS: Um eine Unwucht zu vermeiden, messen beide
Seiten der Messerbatken gleichm_llig gesch_rft und auf
Unwucht gepr0ft werden.
WECHSELN DER MESSERBALKEN:
• Fahren Sie das M_hdeck in die h6chste Position, um
Zugriff zu den Messerbalken zu bekommen.
• Feststettschraube an der Ktinge tOsen.
• Montieren Sie den neuen bzw. den neu gesch_rften
Messerbalken, wobei die hintere (Hitfschneid-) Kante wie
abgebitdet nach oben zur Ptattform zeigen mull.
WICHTIG: Um eine richtige Montage zu gew_hrleisten, mull
die Zentrierbohrung des Messerbalkens mit der Messerauf-
nahme 0bereinstimmen.
• Nach Wechset Feststeltschraube wieder anbringen und
gut festziehen (Anzugsmoment 44-55 Full/Pfund)
WICHTIG: Die spezielte Feststettschraube ist 8.Kt.- hitze-
behandett.
(_ Lames:
Pour avoir une bonne qualite de coupe, it est indispensable
d'avoir des lames bien affOtees. Changer les lames defectu-
euse ou tordues. L'affQtage peut se faire avec une lime ou
avec une meule.
REMARQUE: It est tres important d'affOter en m_me temps
et de fagon identique les deux extremit6s de la lame pour
6viter tout d6s6quitibrage.
POUR RETIRER LES LAMES:
• Relever au maximum ta machine pour avoir acces aux
lames de coupe.
Enlevez le boulon de blocage de ta tame.
• Mettre en place une tame neuve, ou ta tame d'origine
reaffut6e, avec le tranchant tourne vers le haut (fond du
carter de coupe), comme indique sur la figure.
ATTENTION : Le montage de ta tame est correct torsque son
alesage central en formed' etoite est parfaitement emboftee
sur l'etoite se trouvant a t'extremit6 du moyeu.
• Remontez le boulon de btocage de la lame et serrez
fortement (couple de torsion 45-55 pieds par livre).
ATTENTION : La vis de fixation de la lame est traitee ther-
miquement en classe 8, bien respecter le couple de serrage.
51
