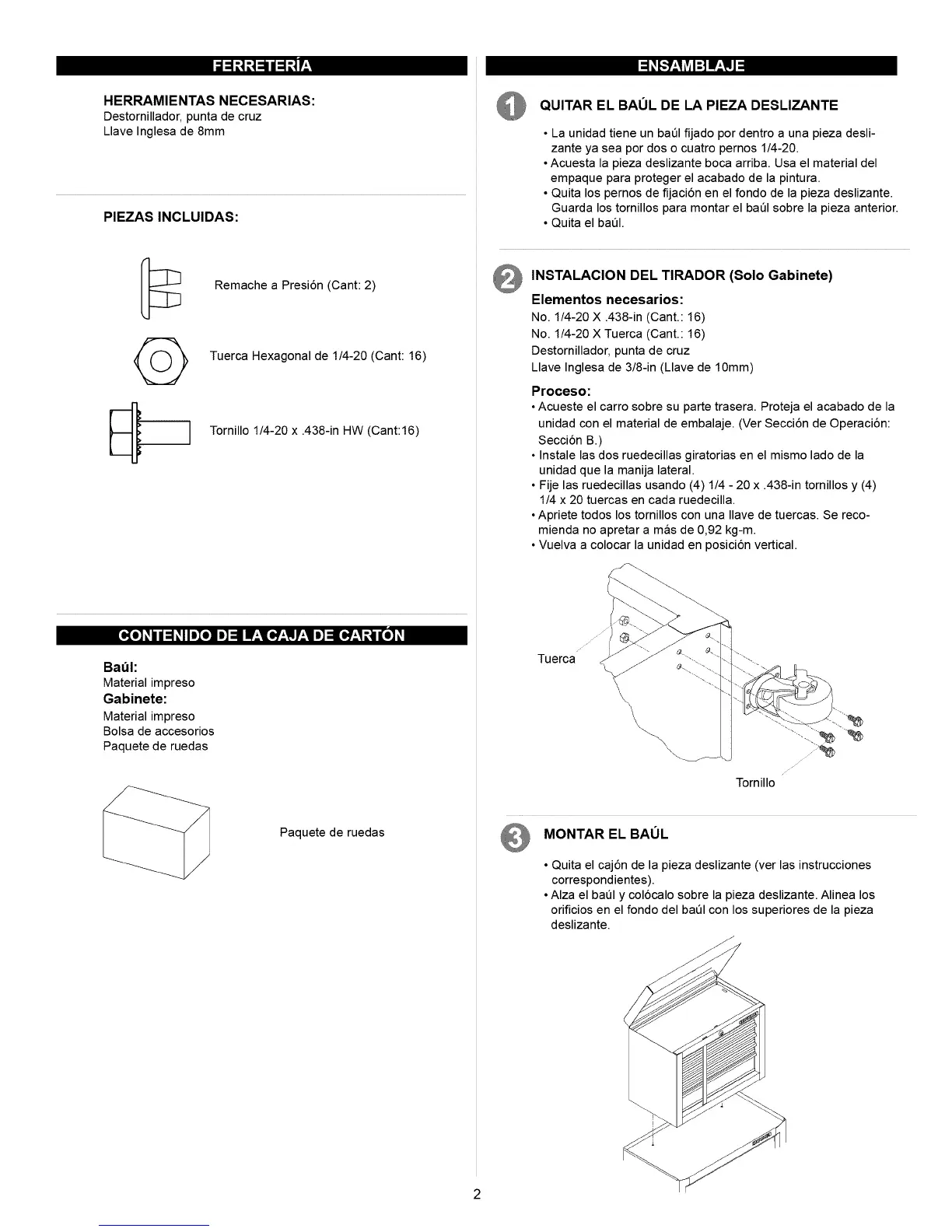

Craftsman 31013 - Piezas Incluidas

HERRAMIENTAS NECESARIAS:
Destomillador, punta de cruz
Llave Inglesa de 8mm
PIEZAS INCLUIDAS:
©
Remache a Presi6n (Cant: 2)
Tuerca Hexagonal de 1/4-20 (Cant: 16)
Tornillo 1/4-20 x .438-in HW (Cant:16)
QUITAR EL BAUL DE LA PIEZA DESLIZANTE
•La unidad tiene un bael fijado por dentro a una pieza desli-
zante ya sea por dos o cuatro pernos 1/4-20.
• Acuesta la pieza deslizante boca arriba. Usa el material del
empaque para proteger el acabado de la pintura.
• Quita los pernos de fijaci6n en el fondo de la pieza deslizante.
Guarda los tornillos para montar el bael sobre la pieza anterior.
• Quita el bael.
INSTALAClON DEL TIRADOR (Solo Gabinete)
Elementos necesarios:
No. 1/4-20 X .438-in (Cant.: 16)
No. 1/4-20 X Tuerca (Cant.: 16)
Destornillador, punta de cruz
Llave Inglesa de 3/8-in (Llave de 10mm)
Proceso:
• Acueste el carro sobre su parte trasera. Proteja el acabado de la
unidad con el material de embalaje. (Ver Secci6n de Operaci6n:
Secci6n B.)
• Instale las dos ruedecillas giratorias en el mismo lado de la
unidad que la manija lateral.
• Fije las ruedecillas usando (4) 1/4 - 20 x .438-in tornillos y (4)
1/4 x 20 tuercas en cada ruedecilla.
• Apriete todos los tornillos con una Ilave de tuercas. Se reco-
mienda no apretar a m&s de 0,92 kg-m.
• Vuelva a colocar la unidad en posici6n vertical.
Baul:
Material impreso
Gabinete:
Material impreso
Bolsa de accesorios
Paquete de ruedas
Paquete de ruedas
\
Tornillo
MONTAR EL BAUL
• Quita el caj6n de la pieza deslizante (ver las instrucciones
correspondientes).
• Alza el baQl y col6calo sobre la pieza deslizante. Alinea los
orificios en el fondo del baQl con los superiores de la pieza
deslizante.
