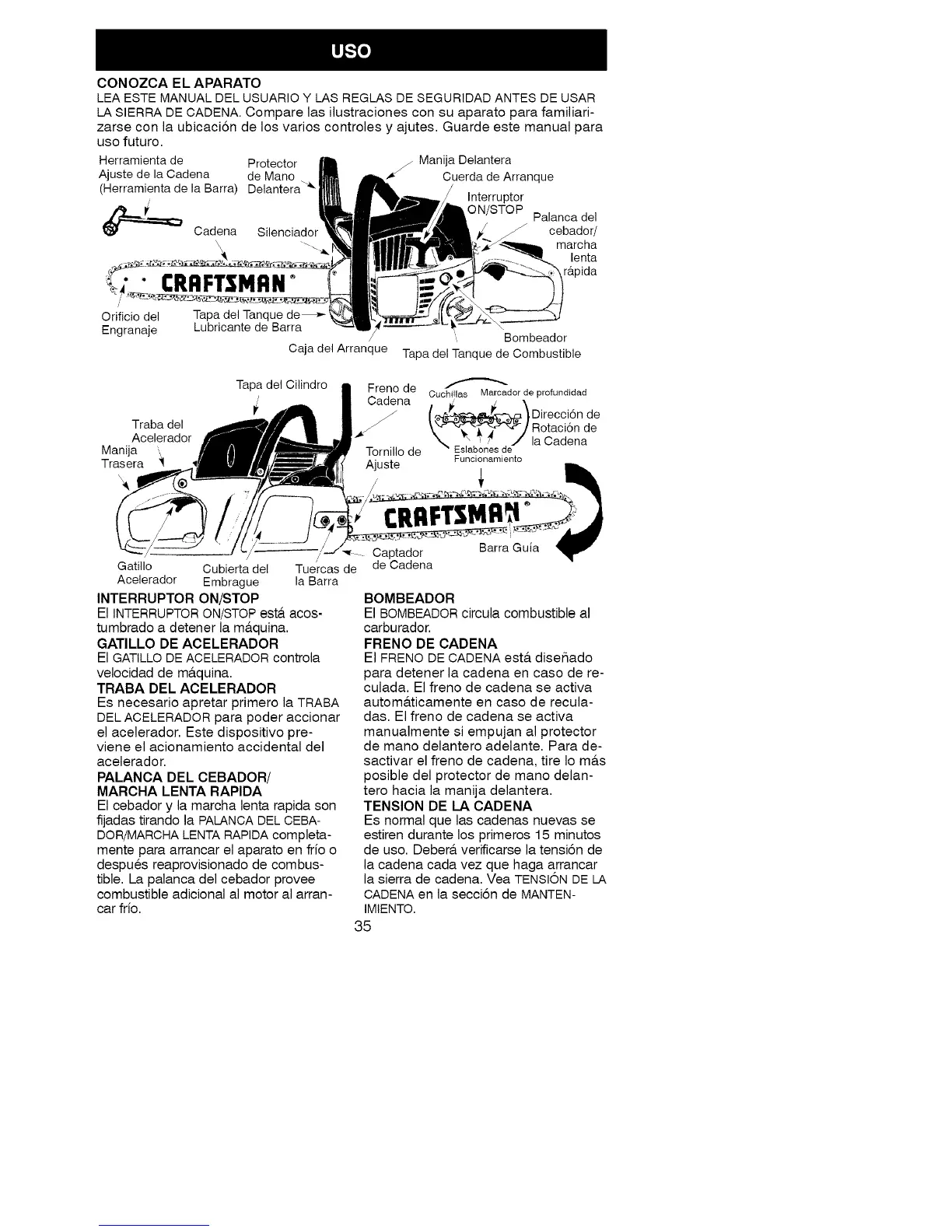

CONOZCA EL APARATO
LEA ESTE MANUAL DEL USUARIO Y I_ASREGLAS DE SEGURIDAD ANTES DE USAR
LA SIERRA DE CADENA. Compare las ilustraciones con su aparato para familiari-
zarse con la ubicaci6n de los varios controles y ajutes. Guarde este manual para
uso futuro.
Herramienta de Protector j Manija Delantera
Ajuste de la Cadena de Mano _ Cuerda de Arranque
(Herramienta de la Barra) Delantera_*"
Interruptor
___._ ON/STOP Palanca del
Cadena Silenciador _ cebador/
marcha
lenta
CRAFTSMAN" ra.pida
,/
Orificio del Tapa del Tanque de_ I
Engranaje Lubricante de Barra
/
Caja del Arranque
Bombeador
Tapa del Tanque de Combustible
Tapa del Cilindro Freno de
/ Cadena
Traba del _
Acelerador
Manija Tornillode
Trasera Ajuste
Gatilio Cubierta del Tuercas de
Acelerador Embrague la Barra
INTERRUPTOR ON/STOP
El INTERRUPTOR ON/STOP esta. acos-
tumbrado a detener la m&quina.
GATILLO DE ACELERADOR
El GATILLO DE ACELERADOR controla
velocidad de m&quina.
TRABA DEL ACELERADOR
Es necesario apretar primero la TRABA
DEL ACELERADOR para poder accionar
el acelerador. Este dispositivo pre-
viene el acionamiento accidental del
acelerador.
PALANCA DEL CEBADOR/
MARCHA LENTA RAPIDA
El cebador y la marcha lenta rapida son
fijadas tirando la PALANCA DEL CEBA-
DOR/MARCHA LENTA RAPIDA completa-
mente para arrancar el aparato en frio o
despues reaprovisionado de combus-
tible. La palanca del cebador provee
combustible adicional al motor al arran-
car frio.
Ouchillas Mercador de profundidad
( "_ _ '_Direcci6n de
Rot.o,6o.e
E_ab_or/4esd! laCadena
Funcionamiento
CRIIFTSMA I°
Captador Barra Guia
de Cadena
BOMBEADOR
El BOMBEADOR circula combustible al
carburador.
FRENO DE CADENA
El FRENO DE CADENA est,. diseSado
para detener la cadena en caso de re-
culada. El freno de cadena se activa
autom&ticamente en caso de recula-
das. El freno de cadena se activa
manualmente si empujan al protector
de mano delantero adelante. Para de-
sactivar el freno de cadena, tire Io m&s
posible del protector de mano delan-
tero hacia la manija delantera.
TENSION DE LA CADENA
Es normal que las cadenas nuevas se
estiren durante los primeros 15 minutos
de uso. Deber& verificarse la tensi6n de
la cadena cada vez que haga arrancar
la sierra de cadena. Vea TENSION DE LA
CADENA en la secci6n de MANTEN-
IMIENTO.
35
