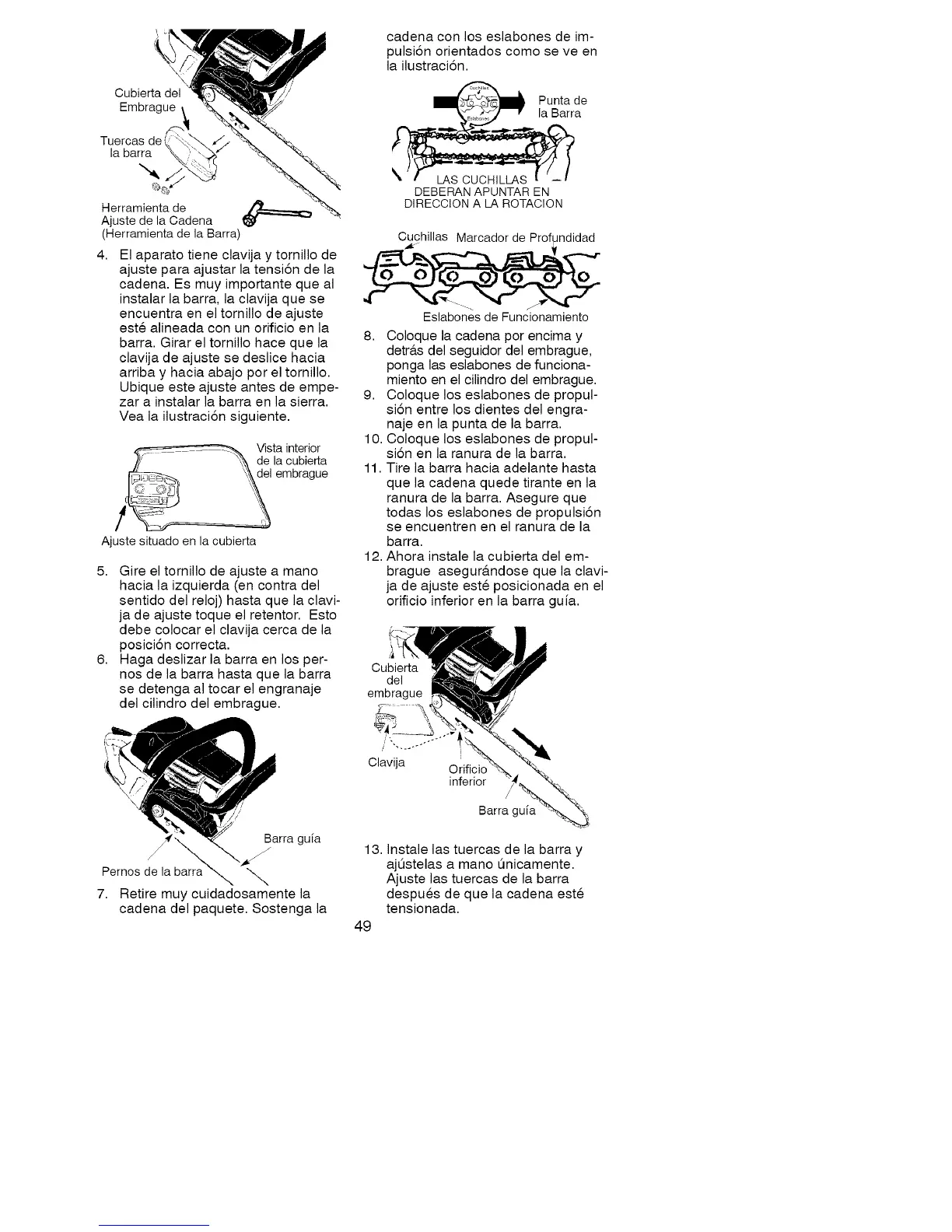

Cubierta del
Embrague
Tueroas de (
la barra
Herramienta de
Ajuste de la Cadena
(Herramienta de la Barra)
4. El aparato tiene clavija y tornillo de
ajuste para ajustar la tensi6n de la
cadena. Es muy importante que al
instalar la barra, la clavija que se
encuentra en el tornillo de ajuste
este alineada con un orificio en la
barra. Girar el tornillo hace que la
clavija de ajuste se deslice hacia
arriba y hacia abajo por el tornillo.
Ubique este ajuste antes de empe-
zar a instalar la barra en la sierra.
Vea la ilustraci6n siguiente.
Vista interior
de la cubierta
I embrague
Ajuste situado en la cubierta
5. Gire el tornillo de ajuste a mano
hacia la izquierda (en contra del
sentido del reloj) hasta que la clavi-
ja de ajuste toque el retentor. Esto
debe colocar el clavija cerca de la
posici6n correcta.
6. Haga deslizar la barra en los per-
nos de la barra hasta que la barra
se detenga al tocar el engranaje
del cilindro del embrague.
cadena con los eslabones de im-
pulsi6n orientados como se ve en
la ilustraci6n.
Punta de
la Barra
LAS CUCHILLAS
DEBERAN APUNTAR EN
DIRECC!ON A LA ROTACION
Cuchillas Marcador de Profundidad
Eslabones de Funcionamiento
8. Coloque la cadena por encima y
detr_.s del seguidor del embrague,
ponga las eslabones de funciona-
miento en el cilindro del embrague.
9. Coloque los eslabones de propul-
si6n entre los dientes del engra-
naje en la punta de la barra.
10. Coloque los eslabones de propul-
si6n en la ranura de la barra.
11. Tire la barra hacia adelante hasta
que la cadena quede tirante en la
ranura de la barra. Asegure que
todas los eslabones de propulsi6n
se encuentren en el ranura de la
barra.
12. Ahora instale la cubierta del em-
brague asegur_.ndose que la clavi-
ja de ajuste este posicionada en el
orificio inferior en la barra guia.
Cubierta
del
embrague
Barra guia
Pernos de la barr_
7. Retire muy cuidadosamente la
cadena del paquete. Sostenga la
Clavija
Orificio "
inferior
/
Barra guia
13. Instale las tuercas de la barra y
ajt3stelas a mano t3nicamente.
Ajuste las tuercas de la barra
despues de que la cadena este
tensionada.
49
