SERVICIO Y AJUSTE
99
CÓMO INSTALAR LAS RUEDAS
Si necesita sacar las ruedas, vuelva a instalarlas de la siguiente
manera.
Rueda delantera
1. El vástago de válvula tiene que quedar hacia la parte exterior
del tractor. Deslice la rueda delantera en la mangüeta.
(Figura 86).
2. Sujete la rueda delantera con la arandela y la chaveta. Sepa-
re los extremos de la chaveta para sujetar la rueda a la man-
güeta.
3. Si el modelo lleva tapacubos, no deje de instalarlos. Verifique
que la arandelas está sujetándolos en su sitio.
Rueda trasera
1. Instale las arandelas y el separador en el eje como se mues-
tra en la Figura 87.
2. Monte la llave cuadrada en la ranura de la llave (Figura 87).
3. El vástago de válvula tiene que quedar en la parte exterior del
tractor. Alinee la ranura de la rueda trasera con la llave cua-
drada. Deslice la rueda trasera en el eje.
4. Sujete la rueda trasera con la arandela y el anillo “e”.
5. Si el modelo lleva tapacubos, no deje de instalarlos. Verifique
que la arandelas está sujetándolos en su sitio.

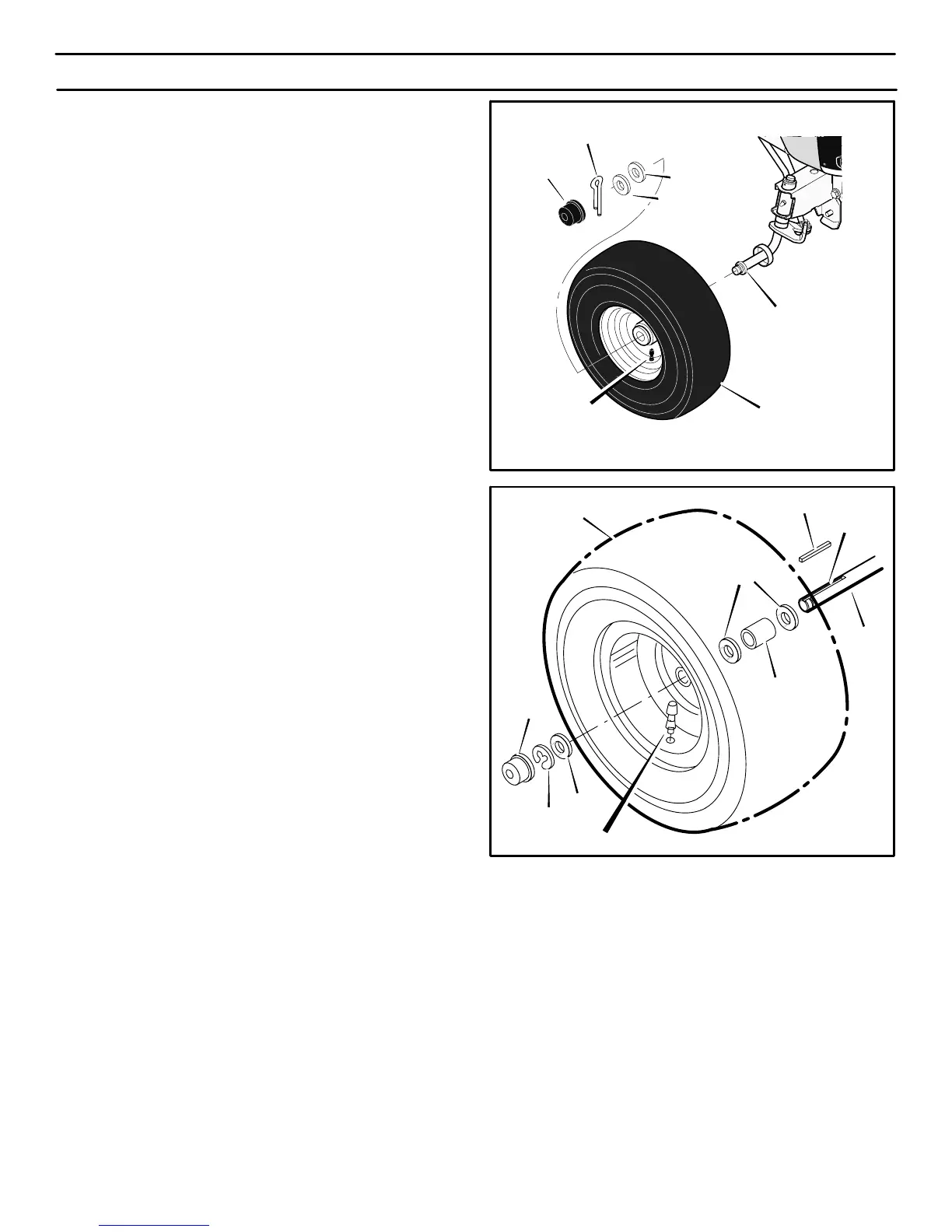

Figura 86
Rueda delantera
Mangüeta
Vástago de
válvula
Arandela
Arandela
Tapacubos
Chaveta
Figura 87
Anillo “e”
Arandela
Tapacubos
Arandela
Separador
Llave cuadrada
Vástago de válvula
Ranura
de la llave
Eje
Rueda trasera
400150
