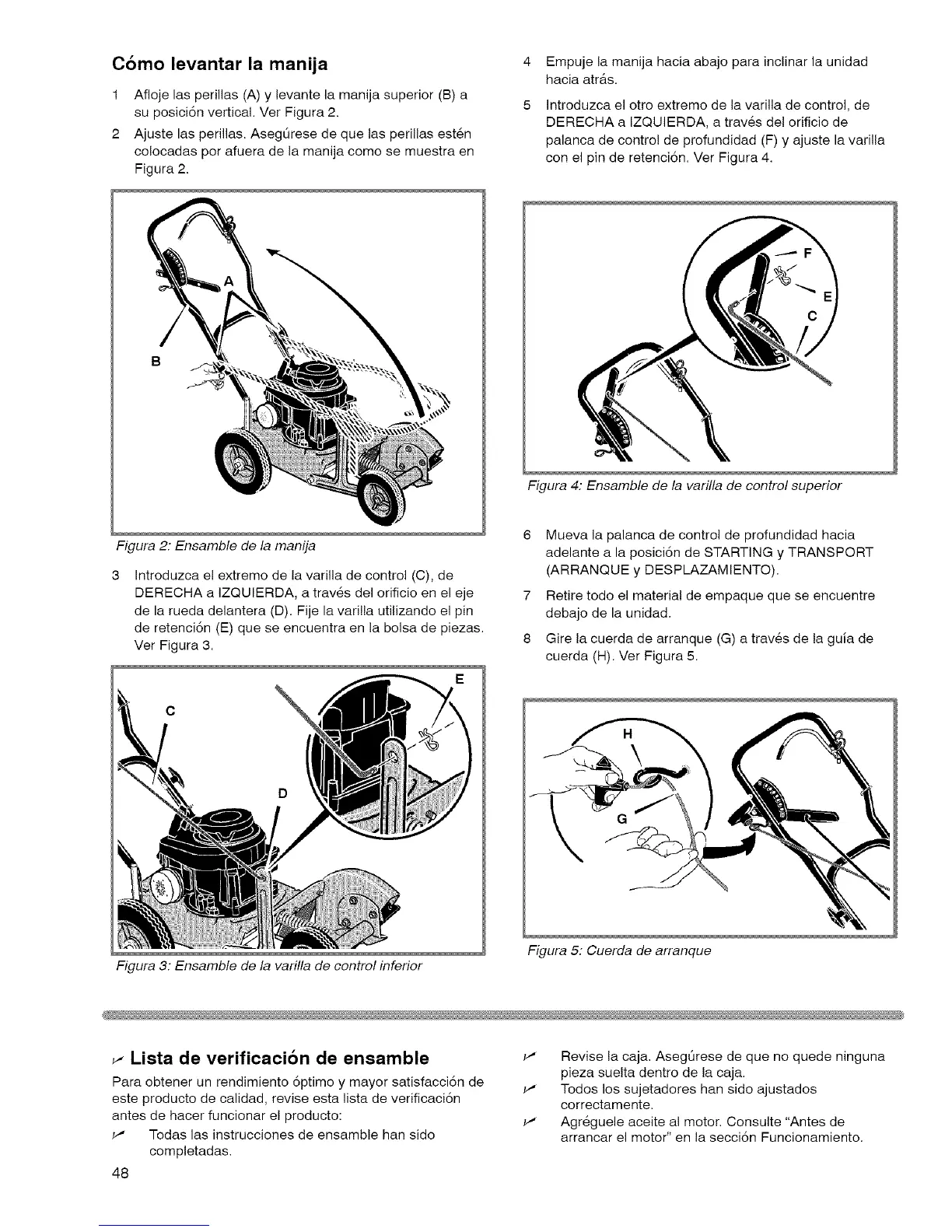

C6mo levantar la manija
1 Afloje las perillas (A) y levante la manija superior (B) a
su posici6n vertical. Ver Figura 2.
2 Ajuste las perillas. Aseg6rese de que las perillas est6n
colocadas per afuera de la manija come se muestra en
Figura 2.
4
5
Empuje la manija hacia abajo para inclinar la unidad
hacia atr&s.
Introduzca el otro extreme de la varilla de control, de
DERECHA a IZQUIERDA, a trav6s del orificio de
palanca de control de profundidad (F) y ajuste la varilla
con el pin de retenci6n. Ver Figura 4.
Figura 4: Ensamble de la varilla de control superior
Figura 2: Ensamble de la manija
Introduzca el extremo de la varilla de control (C), de
DERECHA a IZQUIERDA, a traves del orificio en el eje
de la rueda delantera (D). Fije la vari!la utilizando el pin
de retenci6n (E) que se encuentra en la bolsa de piezas.
Ver Figura 3.
6 Mueva la palanca de control de profundidad hacia
adelante a la posici6n de STARTING y TRANSPORT
(ARRANQUE y DESPLAZAMIENTO).
7 Retire todo el material de empaque que se encuentre
debajo de la unidad.
8 Gire la cuerda de arranque (G) a trav6s de la guia de
cuerda (H). Ver Figura 5.
Figura 3: Ensamble de la varilla de control inferior
Figura 5: Cuerda de arranque
_- Lista de verificaci6n de ensamble
Para obtener un rendimiento 6ptimo y mayor satisfacci6n de
este producto de calidad, revise esta lista de verificaci6n
antes de hacer funcionar el producto:
_' Todas las instrucciones de ensamble han sido
completadas.
48
_' Revise la caja. Aseg6rese de que no quede ninguna
pieza suelta dentro de la caja.
_' Todos los sujetadores han side ajustados
correctamente.
_' Agreguele aceite al motor. Consulte "Antes de
arrancar el motor" en la secci6n Funcionamiento.
