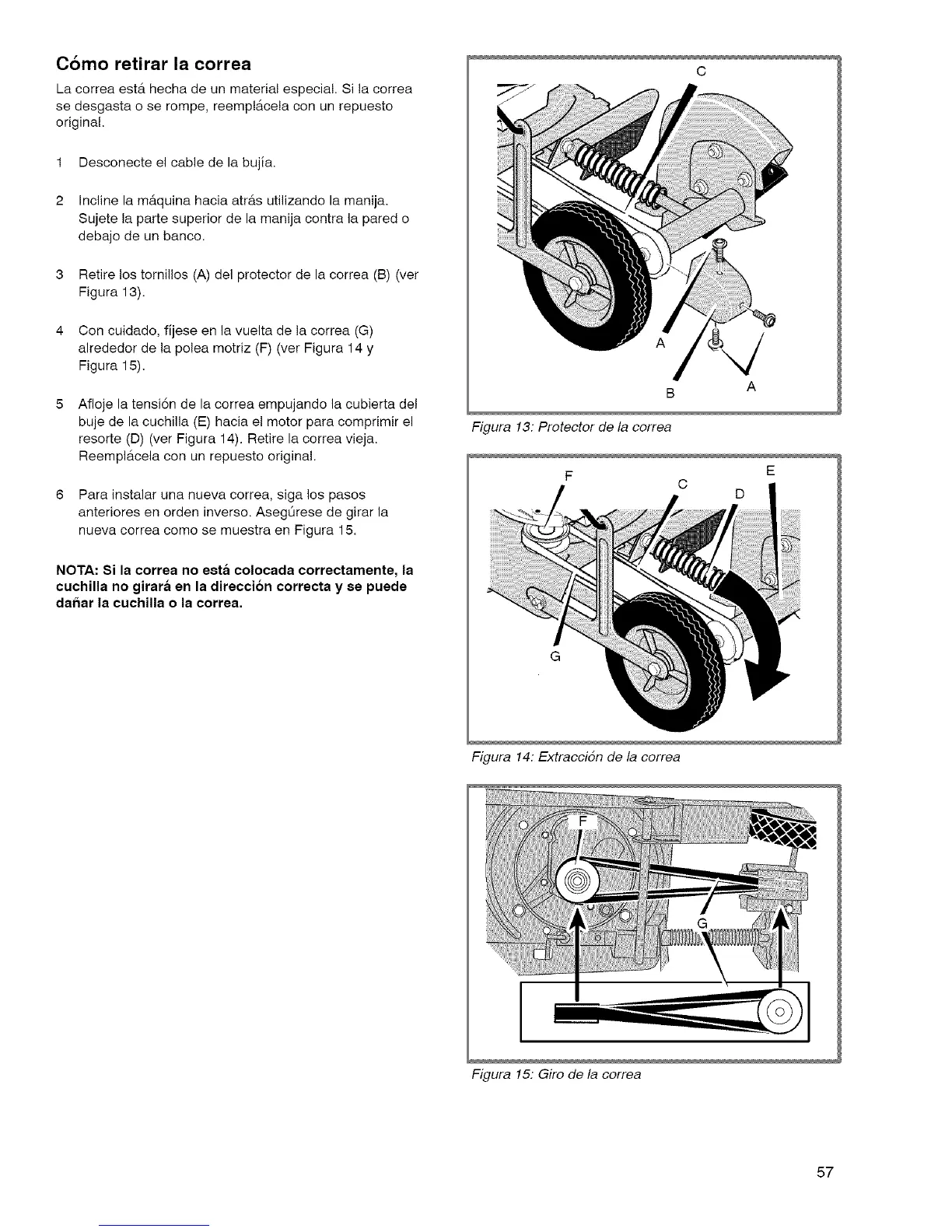

Como retirar la correa
La correa ester hecha de un material especial. Si la correa
se desgasta o se rompe, reemplacela con un repuesto
original.
1 Desconecte el cable de la bujia.
2 Incline la maquina hacia atras utilizando la manija.
Sujete la parte superior de la manija contra la pared o
debajo de un banco.
3 Retire los tornillos (A) del protector de la correa (B) (ver
Figura 13).
4 Oon cuidado, fijese en la vuelta de la correa (G)
alrededor de la polea motriz (F) (ver Figura 14 y
Figura 15).
Afloje la tensi6n de la correa empujando la cubierta del
buje de la cuchilla (E) hacia el motor para comprimir el
resorte (D) (ver Figura 14). Retire la correa vieja.
Reemplacela con un repuesto original.
6 Para instalar una nueva correa, siga los pasos
anteriores en orden inverso. AsegOrese de girar la
nueva correa como se muestra en Figura 15.
NOTA: Si la correa no esta colocada correctamente, la
cuchilla no girara en la direccion correcta y se puede
dar_ar la cuchilla o la correa.
C
A
B A
Figura 13: Protector de la correa
F E
C
D
Figura 14: Extracci6n de la correa
[
Figura 15: Giro de la correa
57
