Démontage du plateau de coupe
Pour démonter le plateau de coupe, procédez comme suit :
1. Placez la manette de la prise de force (Embrayage de la lame)
à la position « OFF » (Non embrayée). Serrez le frein de
stationnement.
2. Abaissez le plateau de coupe en plaçant la manette de relevage
du plateau dans l’encoche inférieure sur le garde-boue de droite.

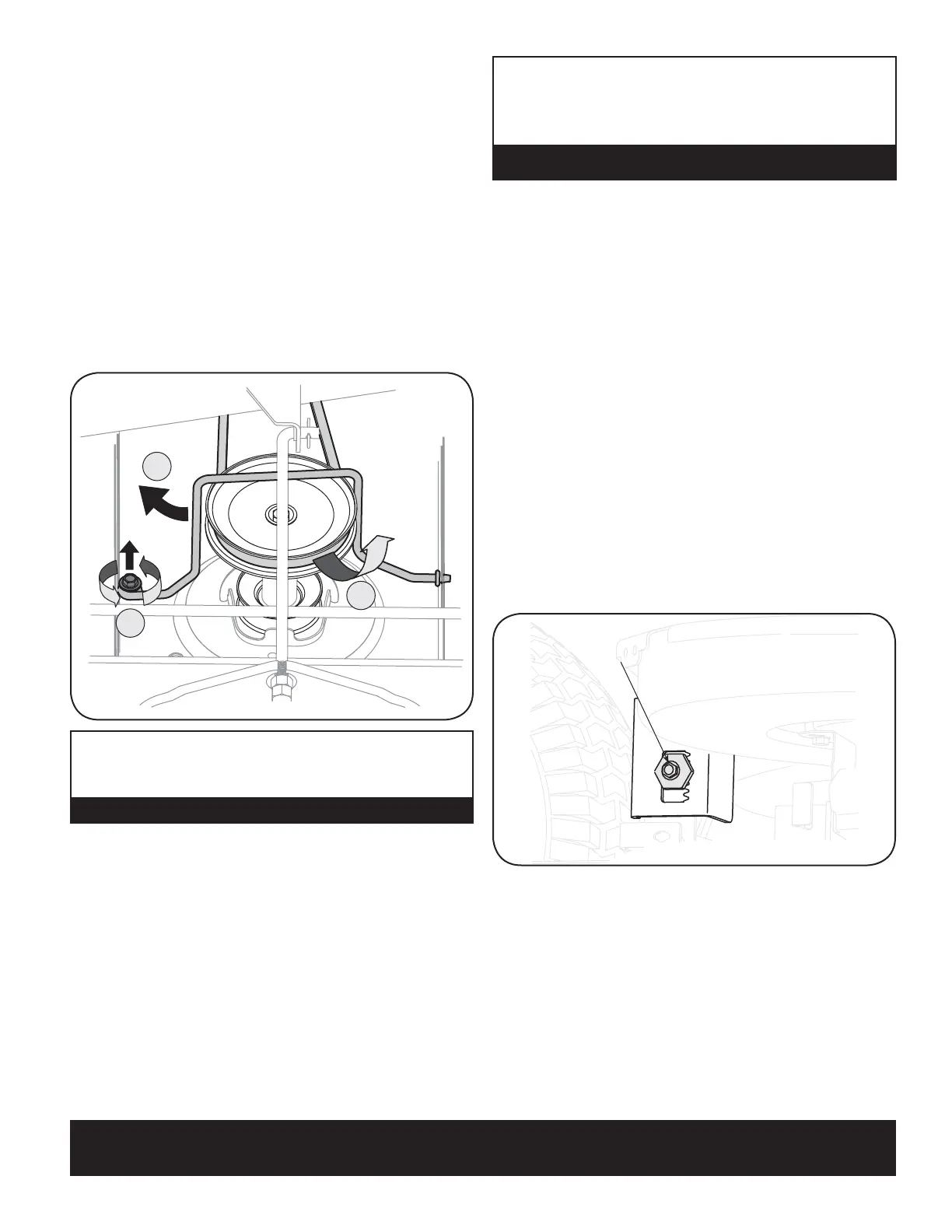

3. Dégagez la tige de retenue de la courroie (B), qui se trouve près
de la poulie motrice, en retirant la vis auto-taraudeuse (A) qui la
maintient en place. Voir la Figure 18.
REMARQUE : Notez dans quel trou l’autre extrémité de la tige de
retenue de la courroie est enfoncée pour la remonter correctement.
4. Dégagez la courroie (C) de la prise de force de la poulie motrice
du tracteur . Voir la Figure 18.
Réglage latéral
Si le plateau de coupe paraît tondre de manière inégale, il faudra
peut-être effectuer un réglage latéral. Procédez comme suit :
1. Stationnez le tracteur sur une surface stable et plane et position-
nez la manette de relevage dans la deuxième position la plus
haute et tournez les deux lames pour qu’elles soient perpendicu-
laires au tracteur.
2. Mesurez la distance entre l’extérieur de la lame gauche et le sol
et l’extérieur de la lame droite et le sol. Les deux relevés doivent
être égaux. Sinon, passez au paragraphe suivant.
3. Desserrez, sans la retirer, la vis hex. à chapeau sur le crochet de
support gauche du plateau de coupe. Voir la Figure 17.
4. Équilibrez le plateau de coupe en utilisant une clé pour tourner le
dispositif de réglage (derrière la vis desserrée plus tôt) dans le
sens d’aiguilles d’une montre pour le relever ou en sens inverse
des aiguilles d’une montre l’abaisser. Équilibrez le plateau de
coupe pour que les deux mesures soient égales.
5. Resserrez la vis hex. à chapeau sur le crochet de support gauche
une fois le réglage effectué. Resserrez la vis sur le crochet de
support gauche quand le réglage voulu est obtenu.
Réglage du siège
Pour ajuster la position du siège, consultez le chapitre «Montage du
tracteur».
Réglage du frein
Si le tracteur ne s’immobilise pas complètement quand la pédale de
frein est enfoncée, ou si les roues arrière du tracteur peuvent tourner
alors que le frein de stationnement est serré, il faudra ajuster le frein.
Adressez-vous à la station technique agréée par Sears la plus proche
de chez vous pour faire ajuster vos freins correctement.
Adressez-vous à Sears au 1-800-4-MY-HOME® pour localiser la
station technique agréée par Sears la plus proche de chez vous.
Figure 17
Figure 18
N’essayez jamais d’ajuster les freins pendant que le moteur tourne.
Arrêtez toujours les lames et la prise de force, placez le sélecteur
de vitesse au point mort, arrêtez le moteur et retirez la clé pour
empêcher tout démarrage non intentionnel.
AVERTISSEMENT
Faites attention de ne pas vous pincer. Ne placez pas vos doigts
sur le ressort de la poulie de tension ni entre la courroie et la poulie
quand vous démontez la courroie.
AVERTISSEMENT
22
SERVICE ET ENTRETIEN
