Craftsman CMCS4000 - Page 23

FRANÇAIS
21

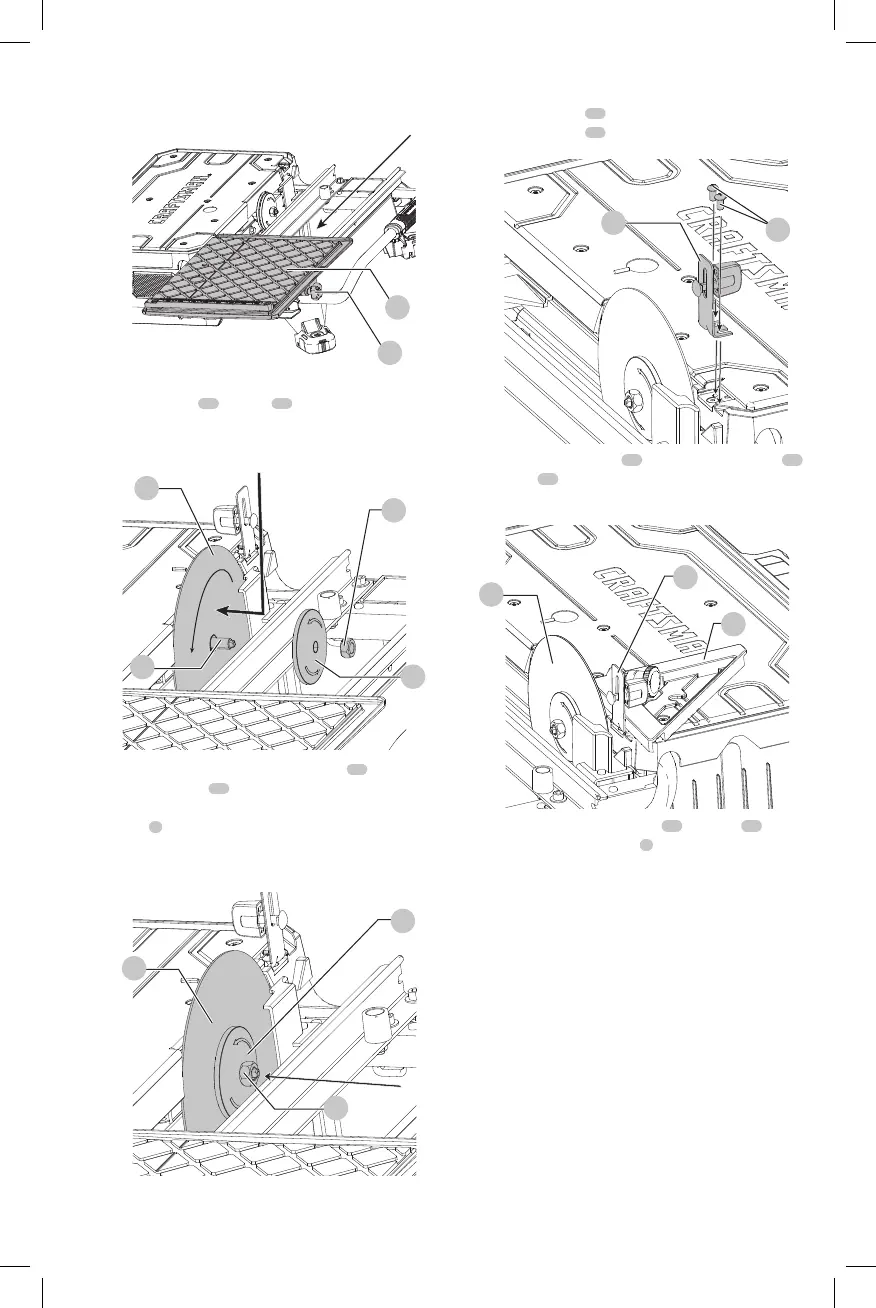

Fig.B
2
3
3. Installer la lame
16
sur l’axe
29
. Assurez-vous que la
lame est entièrement sur l’axeet ajustée avec le sens de
la rotation qui correspond à celui de larondelle.
Fig.C
13
12
29
16
4. Installez la rondelle de la pince extérieure
12
et
l’écrou de la lame
13
. Tout en maintenant la lame en
place, serrez entièrement l’écrou de la lame avec la clé
fournie
4
.
REMARQUE: ne pas trop serrer. Assurez-vous que la
lame pour carreaux est sécuritaire avant l’utilisation.
Fig.D
16
13
12
5. Installez sans serrer le support du capot
antiéclaboussures
14
des deux vis du capot
antiéclaboussures
15
fournies.
Fig.E
14
15
6. Utilisez le guide de bord
10
pour aligner le support
14
et la lame
16
. Une fois que le support est aligné, serrez
entièrement les vis du support ducapot.
Fig.F
10
16
14
7. Retirez le boulon de carrosserie
17
et l’écrou
18
du capot antiéclaboussures
5
et installez-le sur son
support. Insérez le boulon de carrosserie à travers
le capot antiéclaboussures et le support. Installez et
serrez légèrement l’écrou. Ajustez la hauteur à votre
application spécifique. Serrez entièrement l’écrou.
