FRANÇAIS
22

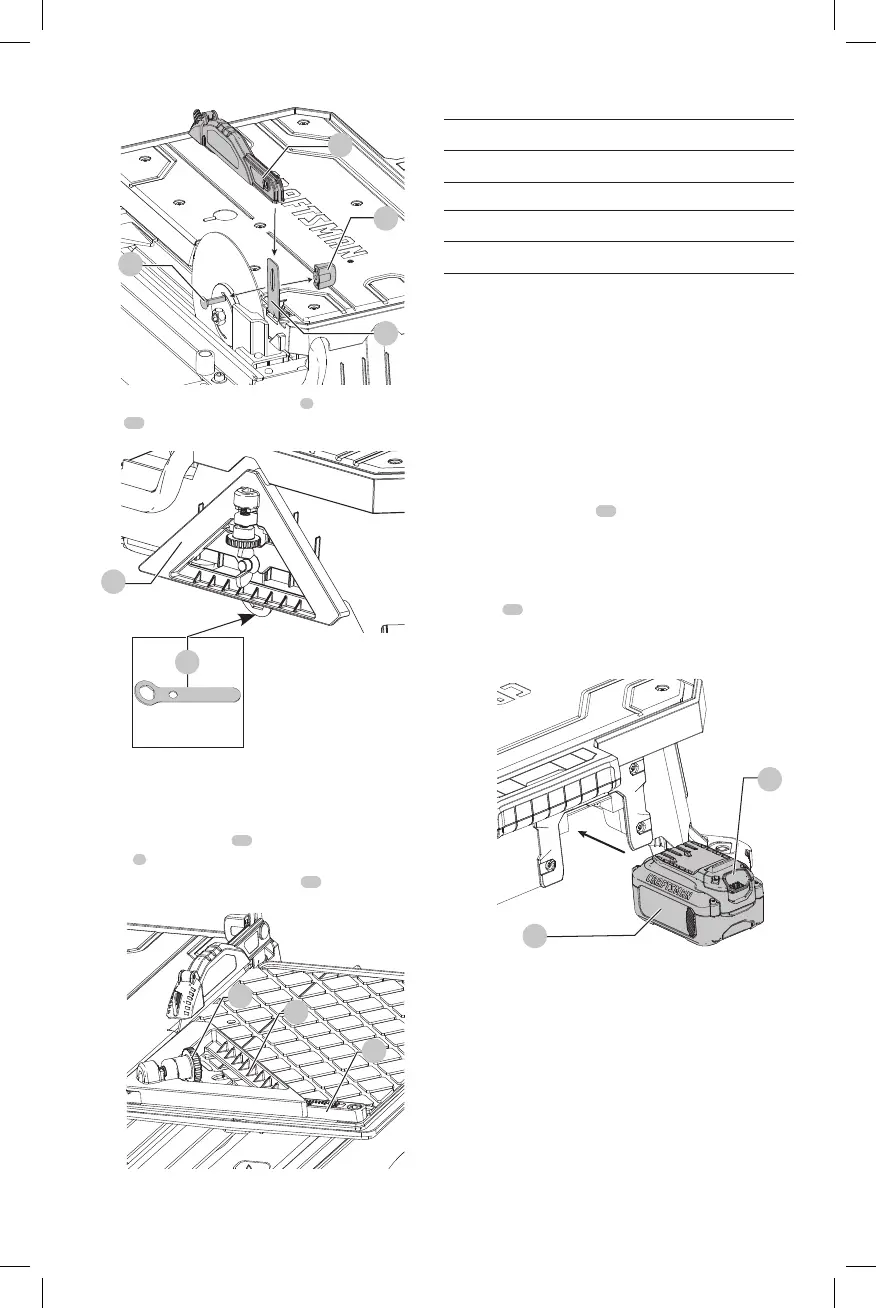

Fig.G
18
17
14
5
8. Après l’installation de la lame, la clé
4
et le guide de
bord
10
peuvent être rangés à l’arrière de l’outil.
Fig.H
10
4
Pour fixer le guide de bord (Fig. I)
Le guide de bord peut être installé selon une des deux
façons, 45 ° ou 90 °.
1. Placez le guide de bord
10
sur le guide du chariot de
coupe
7
.
2. Tournez le verrou du guide de bord
11
dans le sens des
aiguilles d’une montre pourserrer.
Fig. I
7
10
11
Caractéristiques techniques
Tension 20 V
tr/min 2800
Profondeur de coupe 32 mm (1,25 po)
Diamètres de lames 178 mm (7 po)
Diamètre de l’axe 16 mm (5/8 po)
FONCTIONNEMENT
AVERTISSEMENT: afin de réduire le risque
de blessure corporelle, éteignez l’appareil
et retirez le bloc-piles avant d’effectuer tout
ajustement ou de retirer/installer des pièces ou
des accessoires. Un déclenchement accidentel du
démarrage peut causer des blessures.
Installation et retrait du bloc-piles (Fig. J)
REMARQUE: pour des résultats optimums, s’assurer que le
bloc-piles est complètementchargé.
Pour installer le bloc-piles
19
dans l’outil, alignez le bloc-
piles avec les glissières à l’intérieur de l’outil et glissez-le en
place jusqu’à ce que le bloc-piles soit bien placé dans le
boîtier et assurez-vous qu’il est enclenché.
Pour retirer le bloc-piles de l’outil, appuyez sur le bouton de
libération
20
et tirez-le fermement hors de l’outil. Insérez-le
dans le chargeur tel que décrit dans la section du chargeur
du présent guide.
Fig. J
20
19
Placement de l’outil (Fig. K)
Placez la scie sur une surface planestable.
