MAINTENANCE

AVERTISSEMENT : afin de réduire le risque
de blessure corporelle, éteignez l’appareil
et retirez le bloc-piles avant d’effectuer tout
ajustement ou de retirer/installer des pièces ou
des accessoires. Un déclenchement accidentel du
démarrage peut causer des blessures.

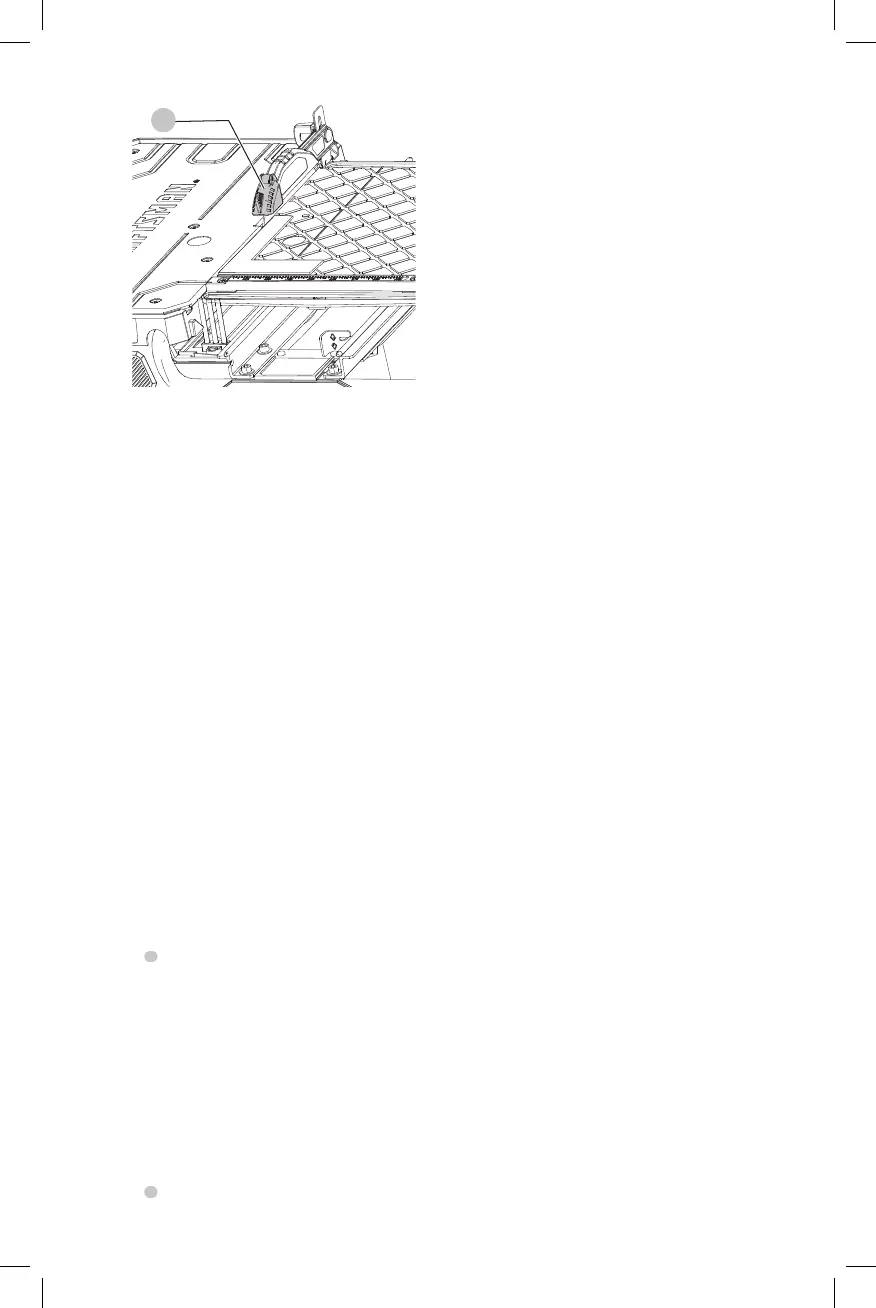

Fig.S
30
Coupes en L
Une coupe en L est une section qui est retirée d’un morceau
de carreau et est utilisée lors de la coupe d’un morceau de
carreau pour s’ajuster dans un coin d’une armoire ou un
morceau de garnituremoulée.
1. Tracez le contour de la zone à couper des deux côtés
ducarreau.
2. Alignez le carreau avec le guide du chariot de coupe et
coupez assez loin dans le carreau sans tropcouper.
3. Coupez sur l’autre marque sur le carreau sans
tropcouper.
4. Retournez le carreau et coupez le long d’un des
contours, mais cette fois-ci, une surcoupe peut se
produire sans endommager la surface exposée du
carreau en raison du rayon de lame. La surcoupe de
l’autre ligne et le morceau coupé doivent être séparés
du reste ducarreau.
5. Éteignez lascie.
Ajustements (Fig. A, S)
Le guide du chariot de coupe et les glissières sont bien
alignés à l’usine. L’expédition ou l’utilisation prolongée peut
entraîner leur désalignement et ils devront êtreajustés.
Mise au carré du guide du chariot de
coupe avec la lame
1. Déposez un carré de 90 º à plat sur la surface de la lame
avec une extrémité contre le guide du chariot de
coupe
7
.
2. Si la lame n’est pas à 90 º avec le guide du chariot, la
glissière doit êtreajustée.
3. Desserrez la vis d’ajustement du guide duchariot.
4. Ajustez le guide jusqu’à ce qu’il soit au carré avec
lalame.
5. Serrez la vis d’ajustement du guide duchariot.
Ajustement parallèle du guide du
chariot de coupe avec la lame
1. Déposez un carré de 90 º à plat sur la surface de la lame
avec une extrémité contre le guide du chariot de
coupe
7
.
2. Si la lame n’est pas à 90 º avec le guide du chariot, la
glissière doit êtreajustée.
3. Desserrez les trois vis avant et arrière de la glissière du
guide gauche et ajustez la glissière jusqu’à ce qu’elle soit
parallèle à lalame.
4. Déplacez la glissière jusqu’à ce que le guide du chariot
soit au carré avec lalame.
5. Serrez les trois vis de laglissière.
Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière
hors des évents au moyen d’air comprimé propre et
sec, au moins une fois par semaine. Pour minimiser
le risque de blessure aux yeux, toujours porter une
protection oculaire conforme à la norme ANSI Z87.1
lors dunettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer
les pièces non métalliques de l’outil. Ces produits
chimiques peuvent affaiblir les matériaux de plastique
utilisés dans ces pièces. Utiliser un chiffon humecté
uniquement d’eau et de savon doux. Ne jamais laisser
de liquide pénétrer dans l’outil et n’immerger aucune
partie de l’outil dans unliquide.
1. Éteignez et retirez la pile de lascie.
2. Placez un seau de 19 litres (5 gallons) sur le bouchon de
vidange. Retirez le bouchon de vidange en desserrant
l’écrou à oreilles fixé et laissez l’eau se vide dans leseau.
3. Glissez le chariot de coupe hors du système de glissières.
Vaporisez le chariot de coupe avec un tuyau ou essuyez
avec une éponge ou un chiffon à coulis.
4. Essuyez les glissières avec une éponge ou un chiffon à
coulis. Les lubrifiants à vaporiser ne sont pas nécessaires
sur la glissière ou lesmeules.
5. Nettoyez le réservoir d’eau en l’essuyant avec une
éponge àcoulis.

AVERTISSEMENT: ne pas vaporiser avec de l’eau.
Une certaine quantité d’eau peut atteindre la
zone du moteur.
Utilisez seulement un savon doux et un linge humide
pour nettoyer l’outil. Plusieurs nettoyants domestiques
contiennent des produits chimiques qui pourraient altérer
le plastique de façon permanente. De plus, ne pas utiliser
de l’essence, de la térébenthine, du vernis ou du diluant,
des liquides de nettoyage à sec ou des produits semblables.
Éviter de laisser un liquide entrer à l’intérieur de l’outil, ne
jamais immerger toute pièce de l’outil dans unliquide.
