ESPAÑOL
35

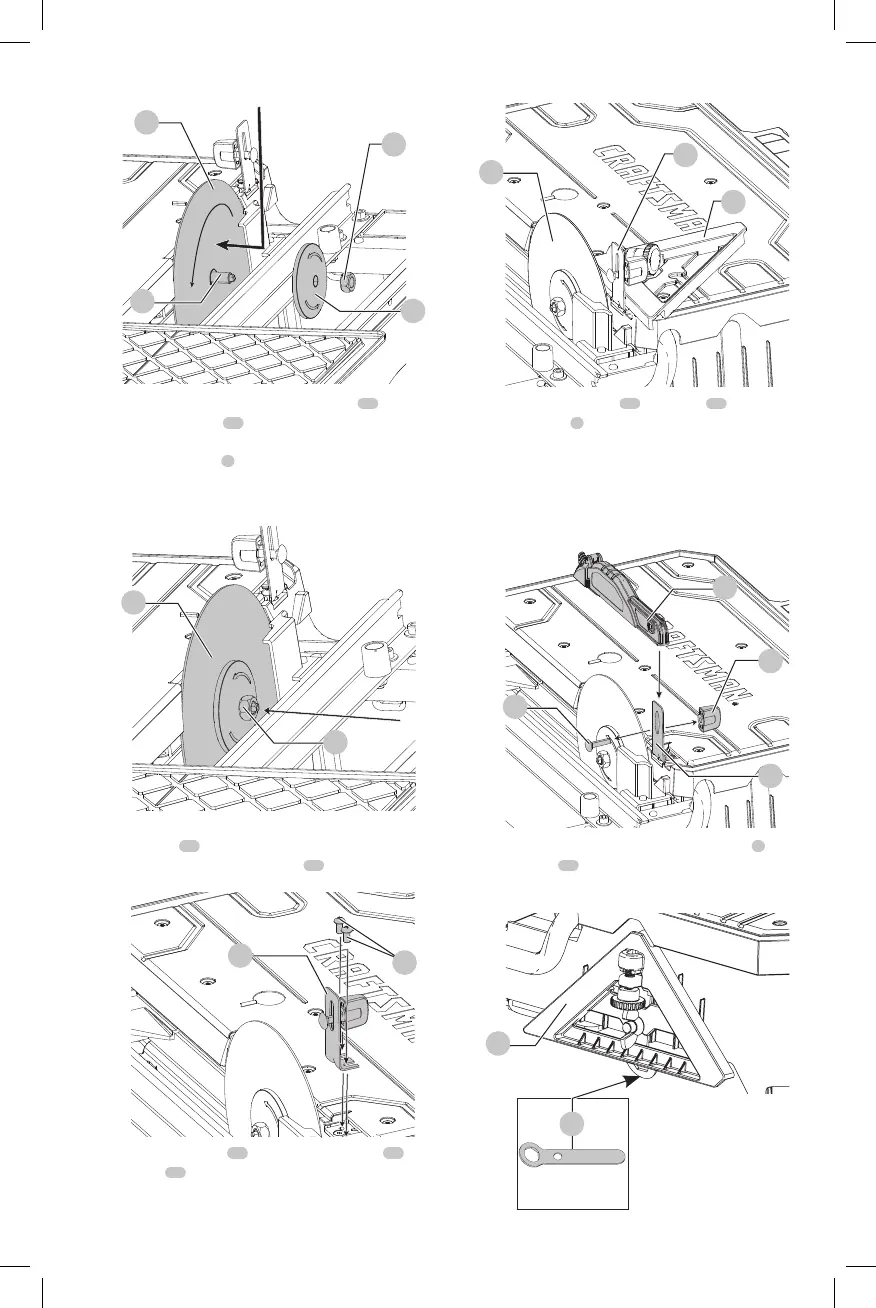

Fig.C
13
12
29
16
4. Instale la arandela de la abrazadera exterior
12
y la
tuerca de la cuchilla
13
. Mientras sostiene la cuchilla en
su lugar, apriete completamente la tuerca de la cuchilla
con la llave incluida
4
.
NOTA: No apriete en exceso. Asegúrese que la cuchilla
de azulejo está segura antes deluso.
Fig.D
16
13
5. Instale holgadamente el soporte de la cubierta de
salpicaduras
14
con los dos tornillos del soporte de la
cubierta de salpicaduras incluidos
15
.
Fig.E
14
15
6. Use el guía de borde
10
para alinear el soporte
14
y
la cuchilla
16
. Una vez que el soporte esté alineado,
apriete completamente los tornillos del soporte de
lacubierta.
Fig.F
10
16
14
7. Retire el perno del carro
17
y la tuerca
18
del cofre
de salpicaduras
5
e instale el cofre de salpicaduras
sobre el soporte de la cubierta de salpicaduras. Inserte
el perno del carro a través de la cubierta de salpicaduras
y el soporte. Instale y apriete holgadamente la tuerca.
Ajuste la altura para su aplicación específica. Apriete
completamente la tuerca.
Fig.G
18
17
14
5
8. Después de la instalación de la cuchilla, la llave
4
y
la guía lateral
10
se pueden almacenar en la parte
posterior de laherramienta.
Fig.H
10
4
