FRANÇAIS
24

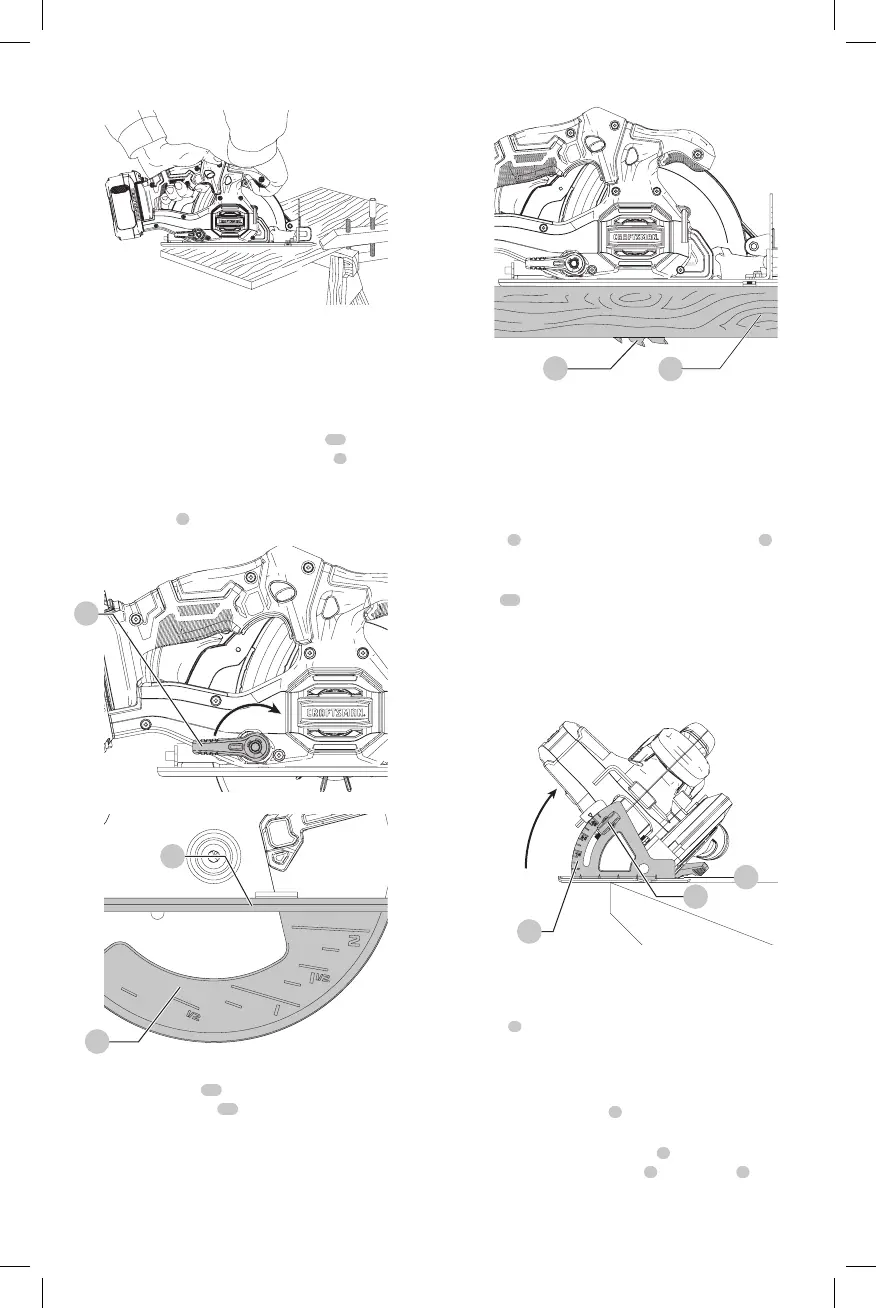

Fig.G
Réglage de la profondeur de coupe
(Fig. H–J)
La profondeur de la coupe doit être réglée selon l’épaisseur
de la pièce.
1. Pour ajuster la profondeur de coupe, desserrer
le poignée d’ajustement de profondeur
13
qui
déverrouillera la base-patin de la semelle
5
..
2. Mettre la semelle de la scie dans la position désirée. La
profondeur de coupe correspondante peut être lue sur
protège-lame
7
.
Fig.H
13
Fig.I
5
7
3. Régler l’ajustement de profondeur de la scie de sorte
qu’une seule dent
18
de la lame dépasse de la surface
inférieure de la pièce
19
tel qu’illustré à la Figure J.
Fig.J
18
19
4. Serrer le bouton ou le levier pour verrouiller la semelle
de la scie en place.
Réglage de l’angle de biseau (Fig. A, K)
La scie peut être réglée pour des angles de biseau entre
0°et 45°.
1. Desserrer le bouton ou le poignée d’ajustement de
biseau
9
pour débloquer la semelle de la semelle
5
.
2. Placer la base-patin à l’angle désiré indiqué sur le
rapporteur de biseau sur la échelle de réglage de
bisea
10
.
3. Serrer le bouton de réglage de biseautage pour
verrouiller la semelle de la scie en position.
4. Confirmer la précision du réglage en vérifiant l’angle de
biseau en coupant une pièce de chute.
Fig.K
9
10
5
Réglage de la semelle pour les coupes de
90° (Fig. A)
La semelle
5
a été fixé par l’usine pour assurer que la lame
est perpendiculaire à la chaussure, à 0 ° réglage debiseau.
Si un réglage supplémentaire s’avère nécessaire, on doit :
1. Régler la scie à un angle de biseautage de 0°.
2. Relever le protège-lame
7
.
3. Desserrer le bouton de réglage du biseautage de
poignée d’ajustement de biseau
9
. Déposer une
équerre contre la lame de scie
6
et la semelle
5
pour
l’ajuster à 90°.
