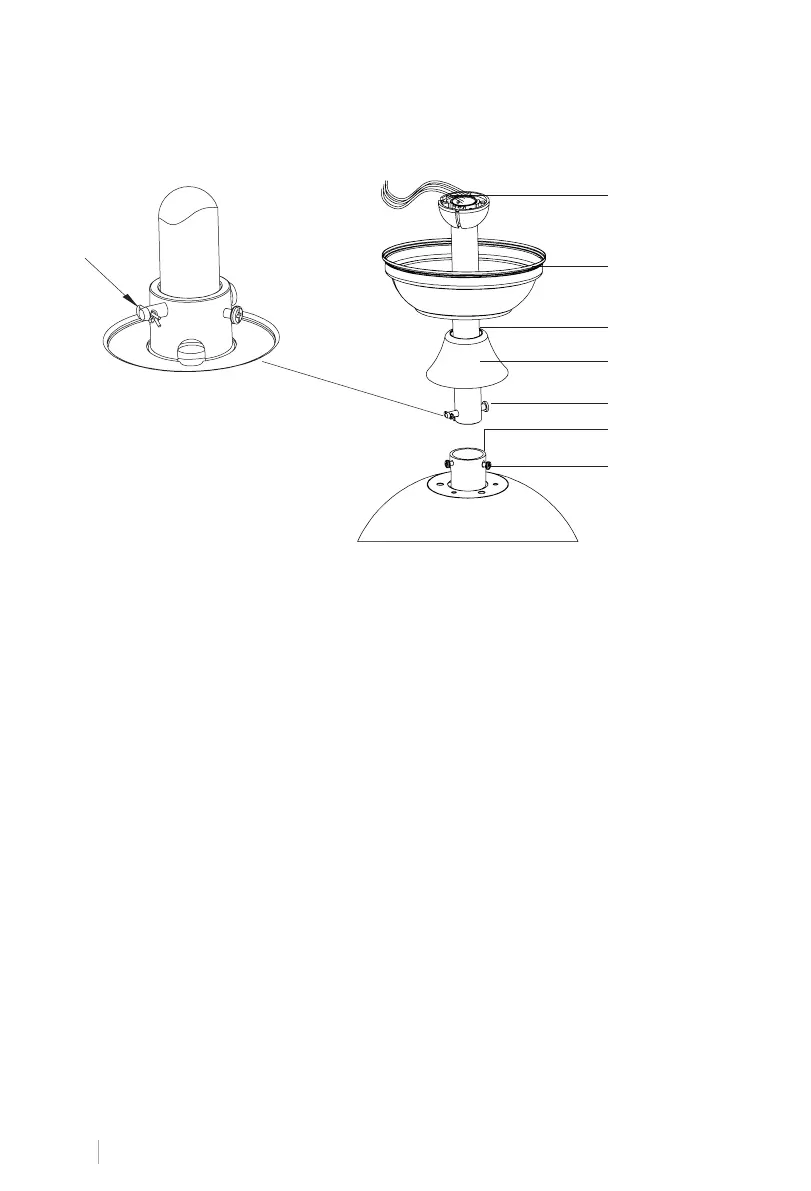

MONTAJE Y COLGADO DEL VENTILADOR
Cableado
Florón
Acoplamiento
de la bola
Embellecedor
Perno
Pasador de bloqueo
Adaptador
Tornillo de
jación
• Si quiere extender la longitud de cuelgue de su ventilador, retire la bola de la barra de
suspensión y utilice la barra adicional de extensión (incluida). (Si quiere utilizar la barra de
suspensión, siga las siguientes instrucciones).
• Para retirar la bola de la barra de suspensión, aoje el tornillo de jación y retire los
pasadores. Baje la bola y retire el pasador de bloqueo. Saque la bola de la barra de
suspensión e introdúzcala en la barra de suspensión más larga (la parte superior de la barra
tiene un agujero para el tornillo de jación; utilícelo para jar la barra).
• Inserte el pasador de bloqueo en el extremo de la barra de suspensión y eleve la bola.
• Asegúrese de que el pasador de bloqueo está alineado con las ranuras del interior de la
bola y je el tornillo de jación.
Consejo: Para facilitar la introducción de los cables en la barra, coloque un poco de cinta
aislante alrededor de los cables. Esto le ayudará a mantenerlos juntos mientras los inserta
en la barra.
• Aoje los tornillos de jación y la arandela de la parte superior de la carcasa del motor.
Retire los pasadores de la barra (si no lo ha hecho aún). Introduzca el orón por la barra.
• Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de la
barra para ajustarlos.
• Coloque la barra dentro de la carcasa del motor e inserte los pasadores que retiró
anteriormente. Ajuste los tornillos de jación y las arandelas.
• Baje el orón hacia la carcasa del motor.
