Befestigen Sie den Motor am linken Haken und führen Sie dann die
Verkabelung.
• SPITZE: Jemand anderes sollte Ihnen helfen, die Leiter zu halten und Ihnen den Ventilator
zu geben, nachdem Sie darauf gestiegen sind.
1
2
3

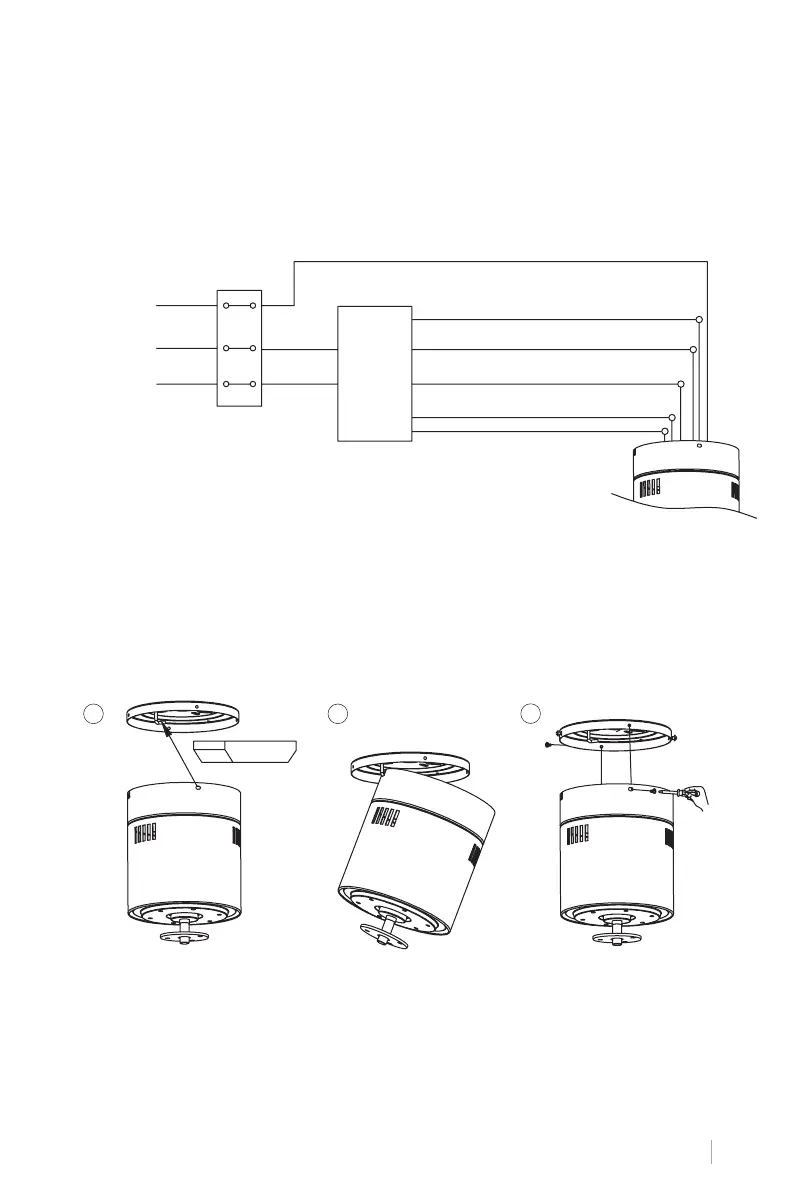

ANSCHLUSS DER FERNBEDIENUNG
EMPFÄNGERPLATZIERUNG
• Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln
gemäß den Farbangaben her. Stellen Sie sicher, dass die Verbindung fest ist.
Gleichstrommotor L (rot)
Fernbedienu-
ngsempfänger
Boden
nehmen
L
n
L-Eingang
(schwarz)
Eingang N
(weiß)
Neutral N (weiß)
L klar (blau)
Gleichstrommotor L (rosa)
Gleichstrommotor L (grau)
Masse (grün / gelb)
