Instalación de Creative PC-DVD Encore E-10

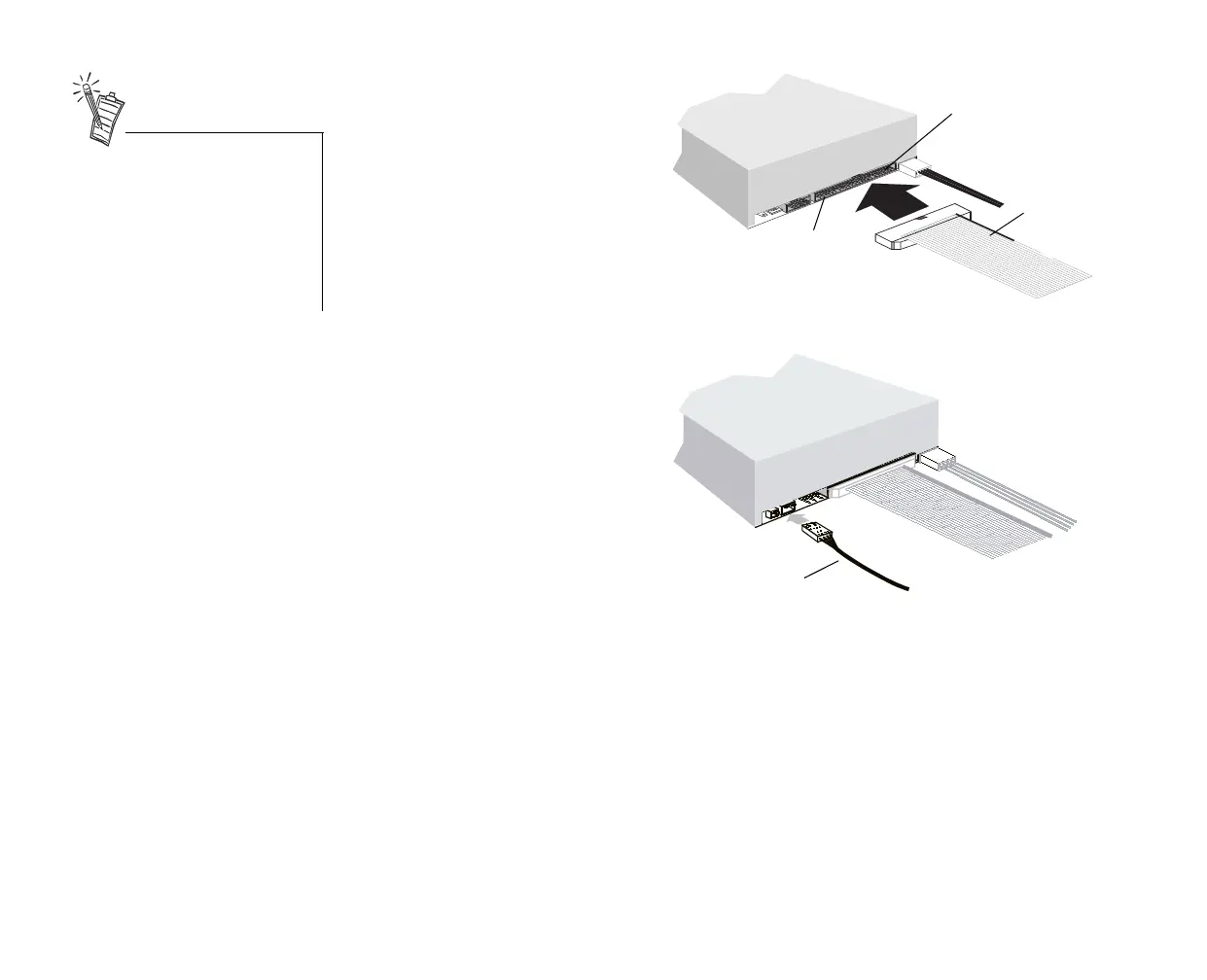

3. Conectar el cable de
transferencia de datos
IDE a la unidad PC-
DVD.
4. Conectar el cable de
sonido PC-DVD a la
unidad PC-DVD.
Pin1
Banda de
color
N
o
t
a:
Ali
near
l
a
b
an
d
a
de color del cable de
datos IDE con el pin 1
del conector para
datos IDE.
Cable para
datos IDE
Conector para
datos IDE
Cable de sonido
PC-DVD
Cerciorarse de conectar el extremo
correcto del cable de sonido PC-
DVD a la unidad. Consultar la
figura en la página E-4 para
obtener detalles acerca del
conector para la tarjeta
descodificadora Dxr2. Conectar el
otro extremo a la unidad PC-DVD.
