Instalación de Creative PC-DVD Encore E-13
Español
Conector IDE primario
con disco duro
Para conectar la unidad PC-DVD al conector IDE primario conjuntamente con una unidad de disco duro:
1. Crear una copia de respaldo de la información contenida en el disco duro antes de proceder.
2. Configurar los puentes de identificación en la unidad PC-DVD y en el disco duro (ver la
figura en la página E-3). Establecer el disco duro como principal y la unidad PC-DVD
como subordinada.
3. Conectar el cable de alimentación y el cable de datos IDE al disco duro del equipo.
4. Conectar el cable de sonido PC-DVD al conector de entrada de la tarjeta descodificadora
Dxr2 (figura en la página E-4).
5. Deslizar las unidades hasta que queden bien colocadas en sus compartimientos y
atornillarlas (con los tornillos provistos, para la unidad PC-DVD).
6. Seguir con el “Paso 5: Conexión de otros dispositivos a la tarjeta Dxr2.”

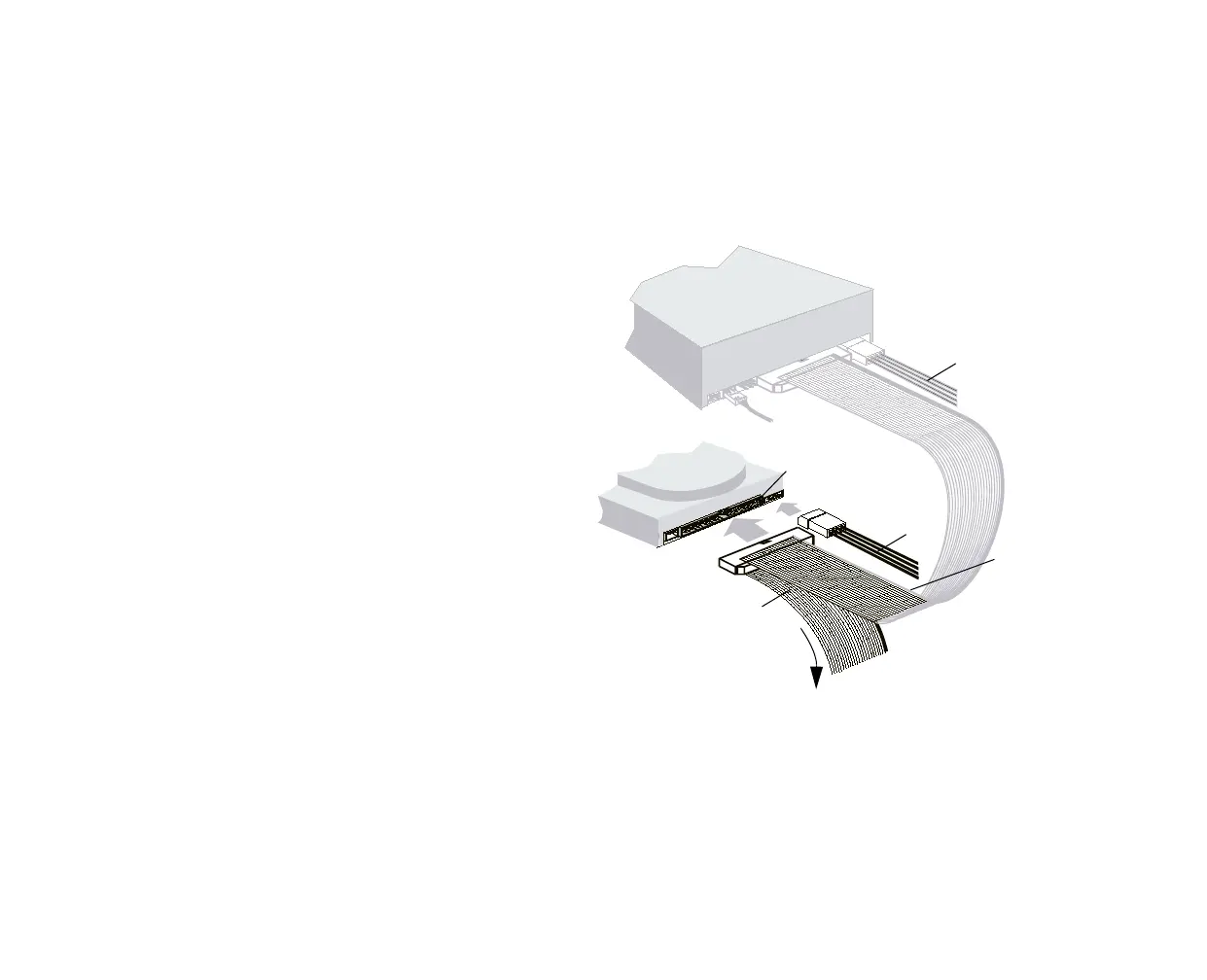

Unidad PC-DVD
(subordinada)
Unidad de disco
duro (principal)
Cable de
sonido PC-DVD
Cable de
alimentación
Cable de
alimentación
Cable de datos IDE
Banda de
color
Pin 1
Nota: Alinear la banda de color
del cable de datos IDE con el pin
1 del conector para datos IDE
de la unidad de disco duro.
Al conector IDE
primario
