Instalación de Creative PC-DVD Encore E-12
Conector IDE secundario
con CD-ROM
Para conectar el conector IDE secundario con una unidad CD-ROM:
1. Encontrar el conector IDE secundario en la tarjeta principal del equipo.
2. Establecer los puentes de la unidad PC-DVD para configurarla como principal y los puentes
de la unidad de CD-ROM para configurarla como subordinada (página E-3).
3. Conectar la unidad PC-DVD a la unidad de CD-ROM con el cable de datos IDE, tal como
se muestra más adelante.
4. Conectar la unidad PC-DVD al conector IDE secundario usando del cable de datos IDE, tal
como se muestra más adelante.
5. Conectar el cable de sonido PC-DVD al conector de entrada de sonido (1) de la tarjeta
descodificadora Dxr2 y el cable de sonido CD al conector de entrada de sonido (2) de la
tarjeta descodificadora Dxr2 (página E-4).
6. Deslizar las unidades hasta que queden bien colocadas en sus compartimientos y
atornillarlas con los tornillos provistos.
7. Seguir con el “Paso 5: Conexión de otros dispositivos a la tarjeta Dxr2” en página E-14.

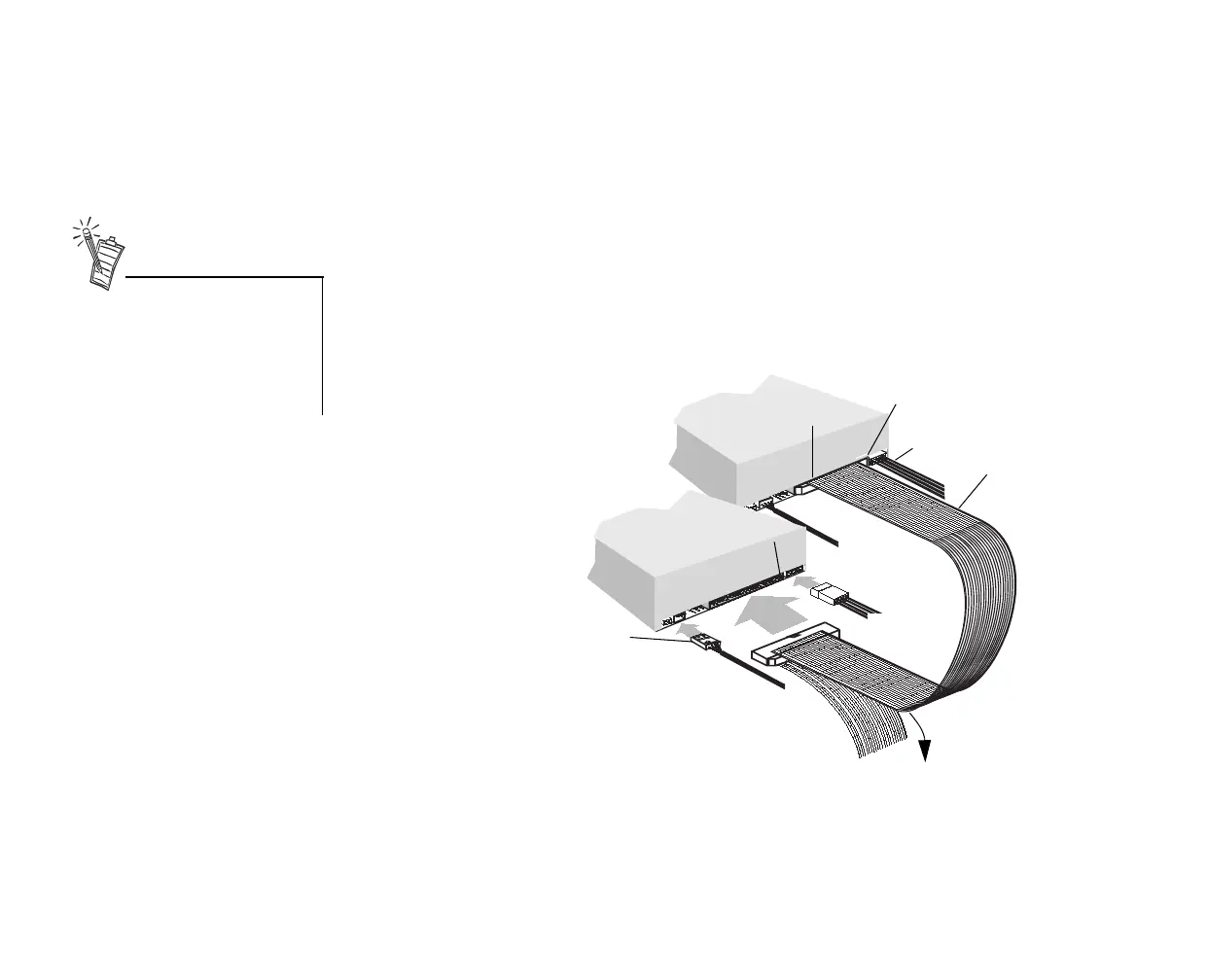

Nota: Alinear la banda de color del
cable de datos IDE con el pin 1 del
conector para datos IDE de la unidad
Pin 1
Conector de
datos IDE
Cable de
alimentación
Banda de
color
Pin 1
Cable de
alimentación
Cable de sonido CD
Unidad de CD-ROM
(subordinada)
Unidad PC-DVD
(principal)
Al conector IDE
secundario
Cable de
sonido PC-DVD
Usar con Windows 95 OSR2
(4.00.950B) solamente. No se
recomienda para otras versiones de
Windows 95. Consultar el “Paso 1:
Identificación de la versión de
Windows 95” en página E-7.
