Instalación de Creative PC-DVD Encore E-14
Paso 5: Conexión
de otros dispositivos
a la tarjeta Dxr2
Para conectar otros dispositivos a la tarjeta descodificadora Dxr2:

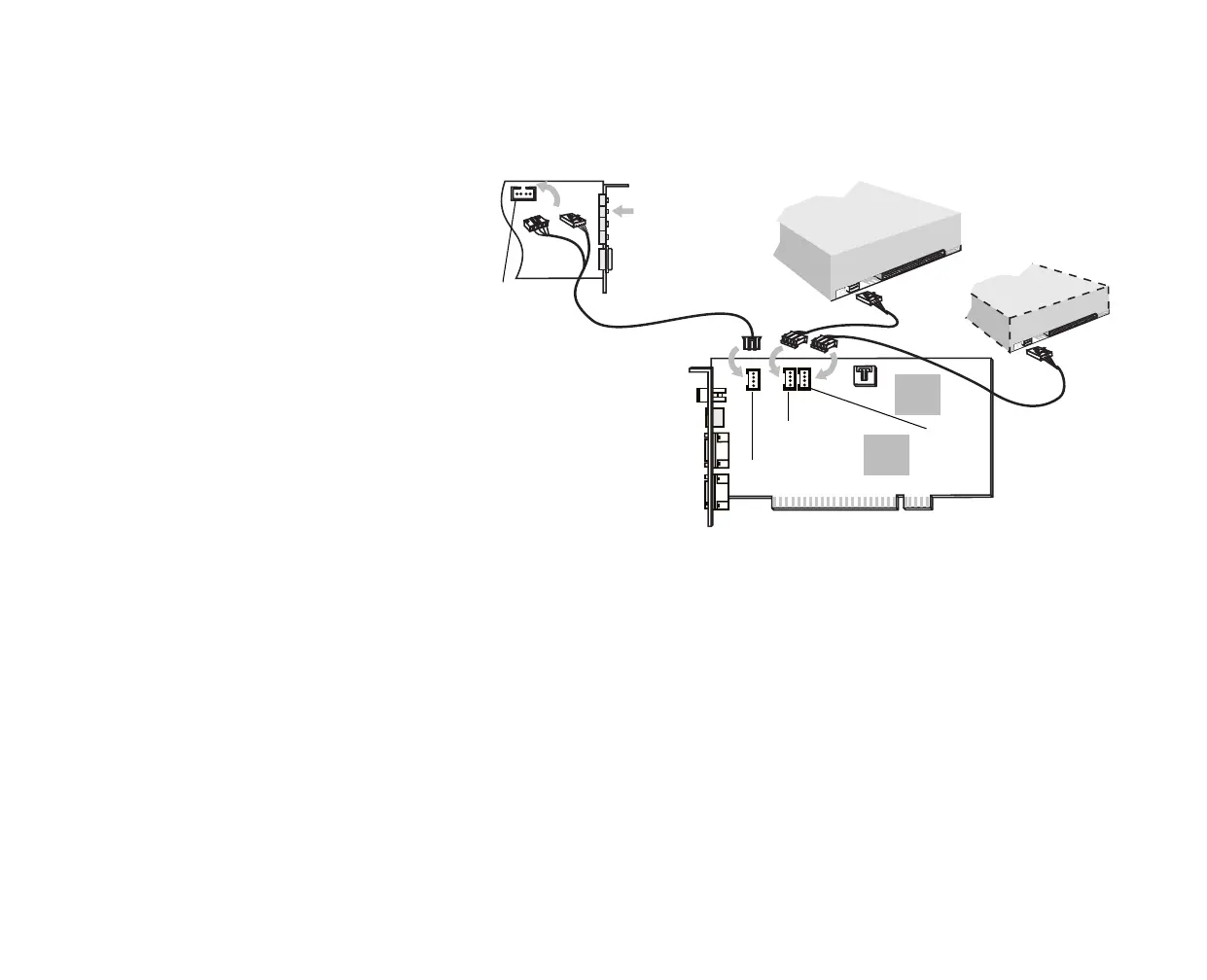

1. Conectar la unidad PC-DVD y otros dispositivos (unidad de CD-ROM, tarjeta de sonido,
etc.) a la tarjeta Dxr2 usando los cables de sonido.
DIGITAL_OUT
Tarjeta
descodificadora Dxr2
Cable de conexión doble
Tarjeta de sonido
Conecte los altavoces
amplificados al
enchufe de salida
para linea.
Unidad PC-DVD
Unidad de CD-ROM
Nota: Conecte sólo
uno de los
conectores de sonido CD al
conector de sonido de la
tarjeta de sonido. Consultar la
documentación de la misma
para identificarlo.
Cable de
sonido JST
a ATAPI
Cable de sonido
CD-ROM (no se
incluye)
Conector de
salida de sonido
Conector de entrada
de sonido (1)
Conector de
entrada de
sonido (2)
Conector de
sonido CD
