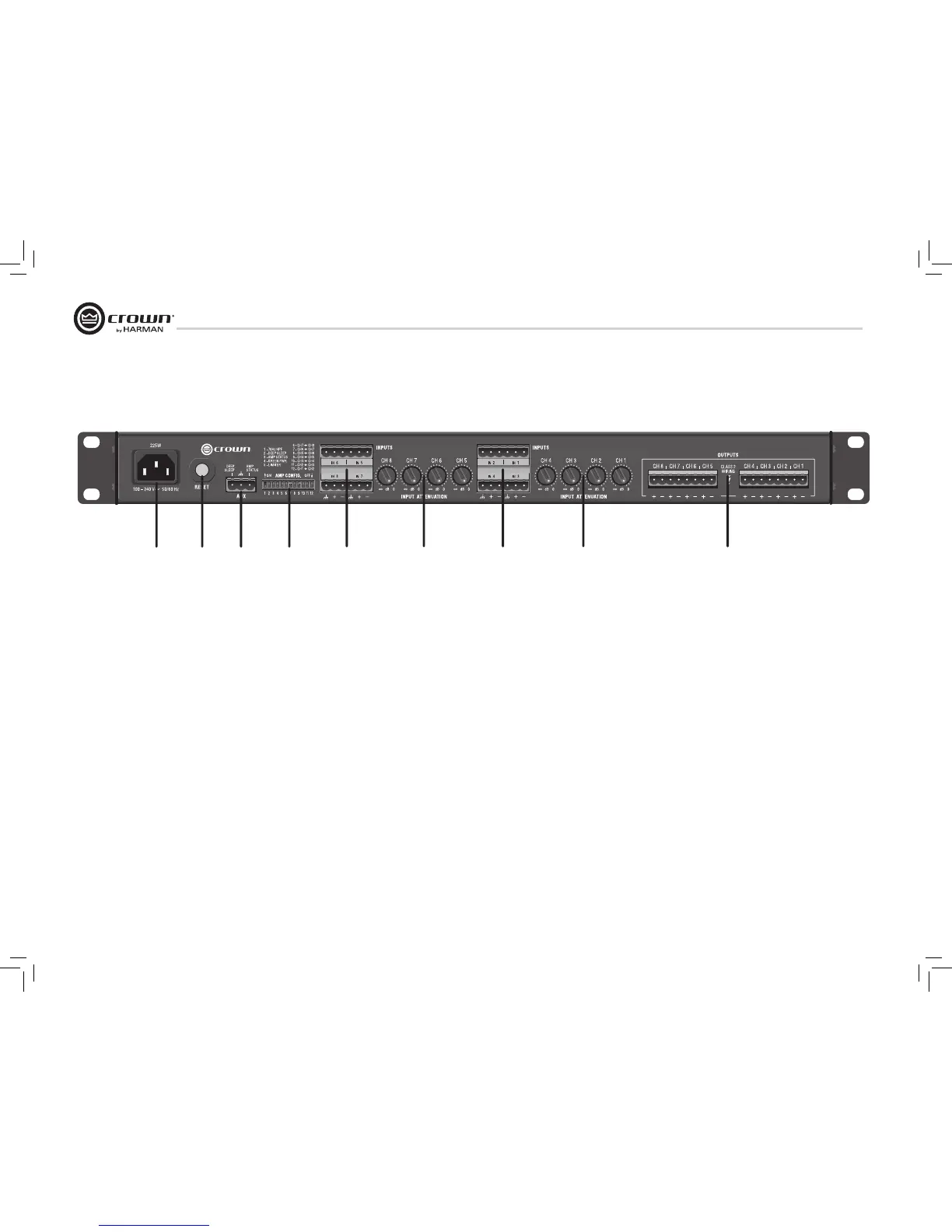

7 Rückseite
1. AC Stromeingang
• StandardIEC320Eingangfürentfernbaren
Stecker
• 100-240V
2. Reset-Taste bzw. Schalter
• Drucktaste
• SetztdenSchutzschalterzurück,derdie
Stromversorgung schützt.
• EinSchutzschalterinderNähedesIEC-
Stromeingangs schützt den Verstärker vor
übermäßigem AC-Stromverbrauch.
3. AUX-Stecker
• 3-PinPhoenixStecker
• ZumUmschaltendesVerstärkersindenDEEP
SLEEP modus und zur Überwachung des
VERSTÄRKER-STATUS
(siehe Abschnitt 10.2)
4. DIP-Schalter zur Verstärkerkonfiguration
(siehe Status/Konfiguration des Verstärkers in
Abschnitt 10.2)
• MitdenSchaltern1-5werdenbestimmte
Einstellungen ein- und ausgeschaltet:
-70 Hz HPF (High Pass Filter
siehe Abschnitt 8.1)
-Auto-Standby
-Verstärker-Status
-Green Power (siehe Abschnitt 9.2)
-Limiter
• DieSchalter6-12sendeneinAudiosignaldes
Eingangskanals an den entsprechenden
Ausgangskanal und an den benachbarten
Ausgangskanal. Im Vier-Kanal-Modus sind die
Schalter 6-9 funktionslos (siehe Abschnitt 11)
5. Eingangsstecker des Verstärkers
• 3-Pin-BlocksteckerkannproEingang
verwendet werden.
• HoheImpedanzsymmetrisch
6. Kanalpegelregler
• EinAbschwächdrehreglermit21Positionen
pro Kanal
• Abschwächungsbereichvon-100dBbis0dB
7. Stecker für Ausgangslautsprecher
• 4-PinBarriereblockprozweiKanäle
(ein 2-Pin oder 8-Pin Phoenix Stecker kann
verwendet werden)
1234 56 75 6
