Crunch GTS1100 - Lautsprecher und Cinchanschluss

Lautsprecher und Cinchanschluss
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT) des Verstärkers mittels einer
Cinchleitung.
• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT/ - +)
des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Subwoofer 1 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten
bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge.
•
•
•
•
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
INPUT LEVEL - Regler
• Drehen Sie den INPUT LEVEL-Regler gegen den Uhrzeigersinn auf die 5 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun den INPUT LEVEL-Regler im Uhrzeigersinn, bis Sie aus den Lautsprecher leichte Verzerrungen hören.
• Drehen Sie den INPUT LEVEL-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
LOWPASS - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach oben
Die Trennfrequenz sollte bei 60Hz - 100 Hz, -je nach Größe des Subwoofers liegen.
SUBSONIC - Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach unten.
Die Trennfrequenz sollte bei 15Hz - 40Hz, je nach Größe des Subwoofers liegen.
BASS BOOST - Regler
• Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +12dB.
Hinweis ! Benutzen Sie diesen Regler nur mit Bedacht.
Eine zu hohe Bassanhebung kann Ihre Lautsprecher durch Clipping/†berlastung zerstšren.
•
•
•
•
5

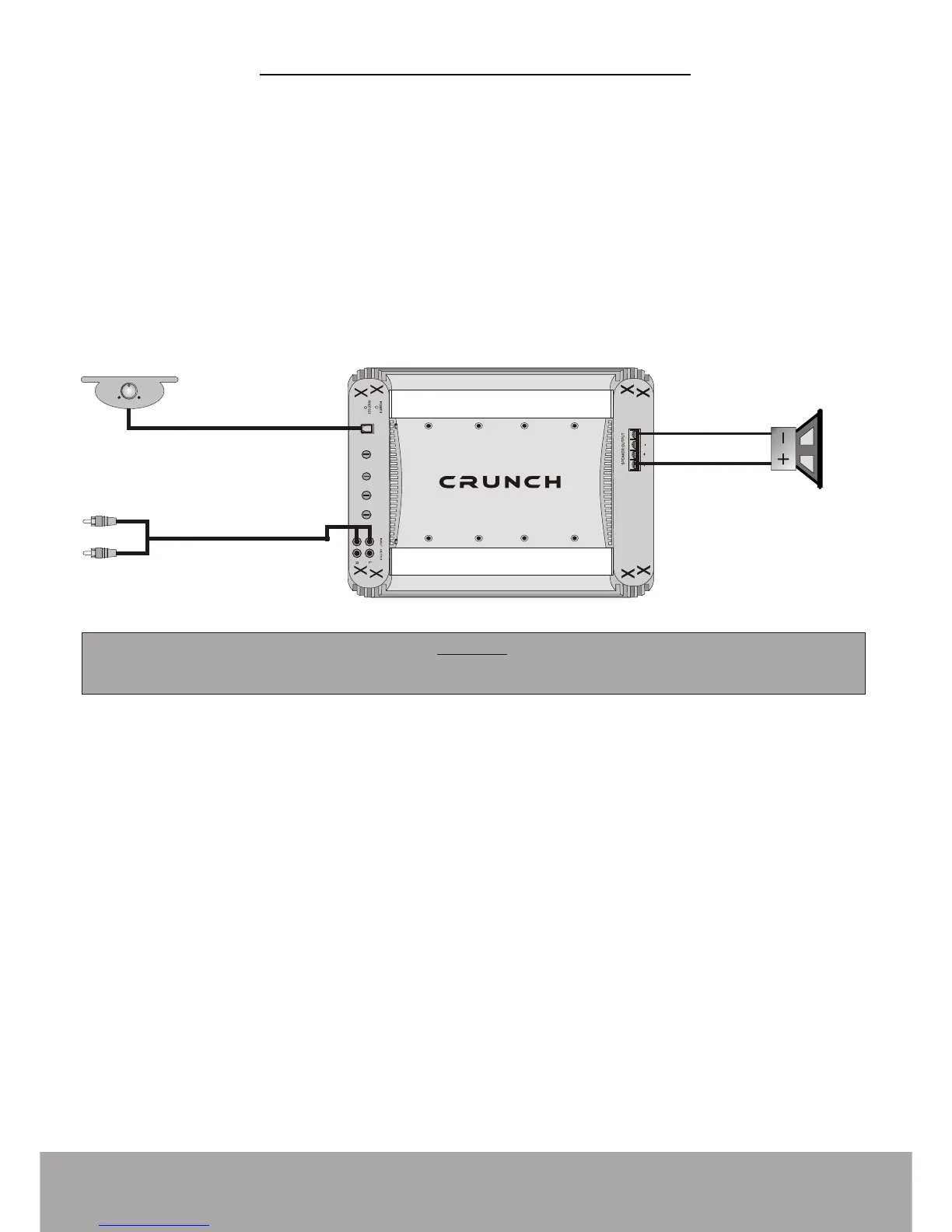

Cinchleitung von Steuergerät/Autoradio
oder Mehrkanalverstärker mit
Cincheingang (INPUT) verbinden.
Kabel der BassFernbedienung mit REMOTE
CONTROL -Eingang verbinden.
Subwoofer 1 - 8 Ohm
Die optionalen Cinch-Vollbereichsausgänge
(OUTPUT) leiten das Audiosignal weiter.
0dB 18dB
REMOTE
CONTROL
Optional kann ein zweiter
Subwoofer an die freien
Ausgänge angschlossen werden.
Bitte beachten Sie dabei die
richtige Gesamtimpedanz.
