Montaje y Configuración
3
7
Contenido de la caja de cartón
Una cultivadora Un conjunto de barra de control y panel Una botella de aceite
Un paquete de elementos de ferretería Un Manual del operador Un Manual de operación del motor
¡ADVERTENCIA! A fin de evitar lesiones personales
o daños materiales, no arranque el motor hasta haber
terminado todos los pasos de ensamblado y haber ldo
y comprendido la sección Normas de funcionamiento
y la sección Funcionamiento del presente manual.
Herramientas recomendadas para el montaje
Una llave y llave de cubo de ”
Dos llaves de cubo o llaves de extremo abierto de ⁄”
Tijeras (para recortar precintos plásticos)
Manómetro para tensión de los neumáticos
Limpie el embudo de aceite
Frasco de aceite incluida
Contenido del paquete de elementos de ferretería
Tuerca de seguridad hexagonal de ⁄-18 (2)
Tornillo hexagonal de ⁄-18 x 3.000 (1)
Varilla de manivela (1)
Soporte de retención (1)
Montaje
Instrucciones para desembalar la máquina
1. Retire todos los encartes de cartón y el material de embalaje
de la caja. Extraiga las grapas de la base de la caja y saque
la caja.
2. Corte la tira plástica grande que asegura el tubo de transmisión
al pálet de embarque. Deje las barras de control en la parte
superior de la cultivadora para evitar daños a los cables.
3. La bolsa de elementos de ferretería está dentro del sobre con
material impreso. Controle el contenido con la lista anterior.
4. La cultivadora es pesada. No debería intentar moverla de la
plataforma de embarque hasta que se indique hacerlo en
estos pasos.
Manija
1. Para sacar la manija corte las abrazaderas que la aseguren al
marco de la cultivadora.

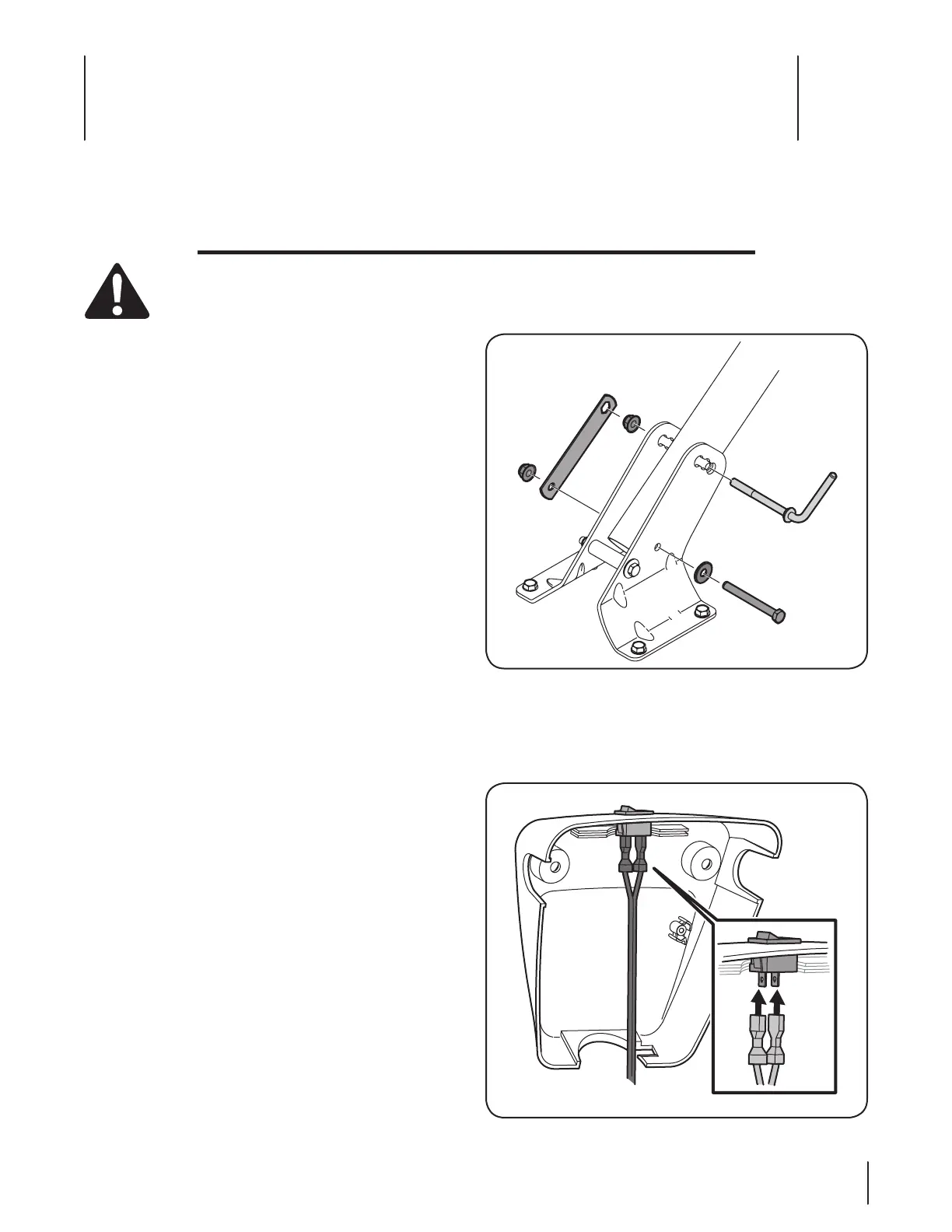

2. Instale la manija tal como se muestra en la Figura 3-1 con
la varilla de manivela, el soporte de retención y las tuercas
de seguridad hexagonales del paquete de elementos
de ferretería.
Figura 3-1
3. Con la llave de cubo de ⁄” extraiga los tornillos de cabeza
hexagonal del panel.
4. Instale el mazo de cables en el interruptor ON/OFF del panel.
Consulte la Figura 3-2.
Figura 3-2
