24

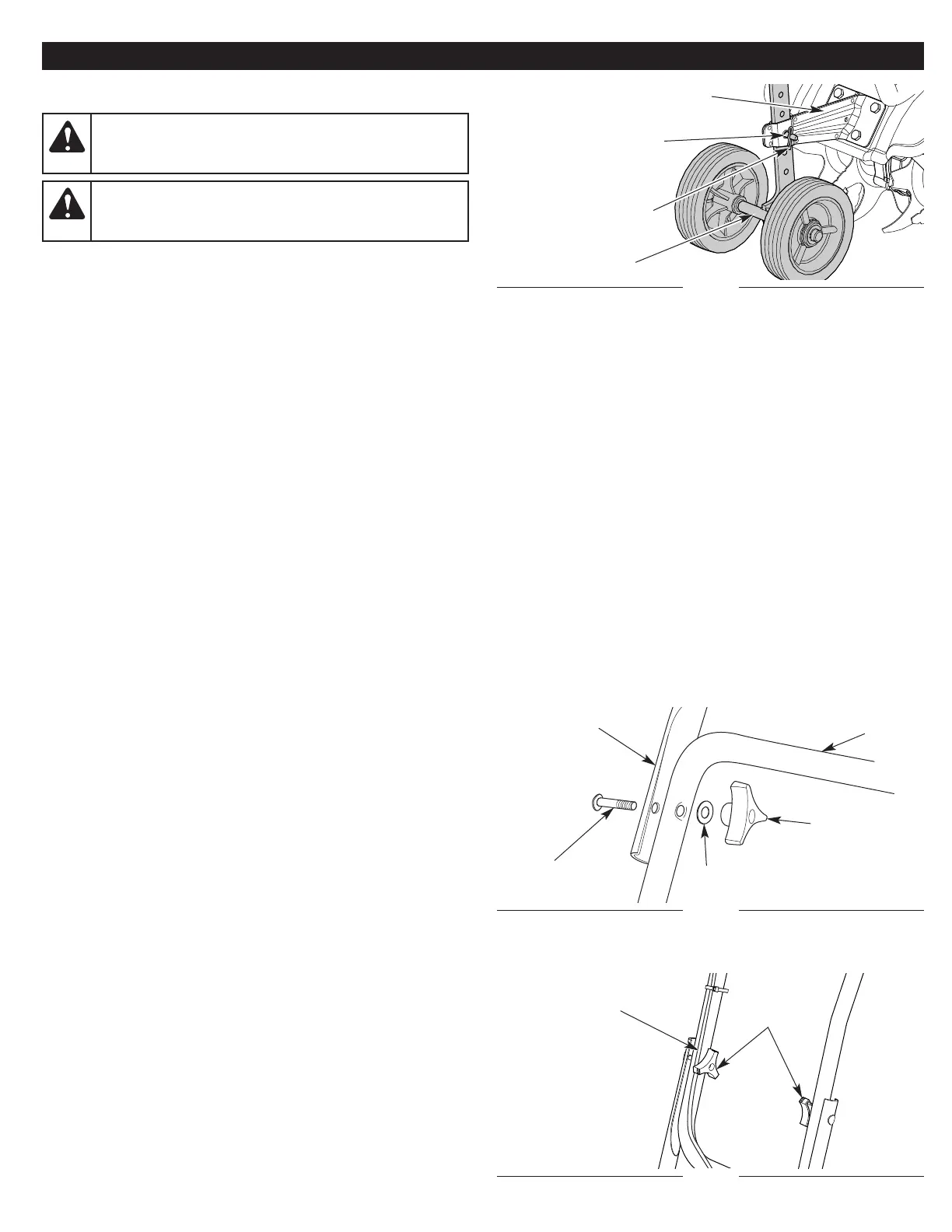

ASSEMBLAGE
Fig. 1
Support de roue
Boulon à fourche
Goupille fendue
Ensemble de roue
INSTALLATION ET RÉGLAGE DE L'ENSEMBLE ROUE
Installation de l'ensemble de roue
1. Insérez la roue dans le support de roue. Le « J » de l'ensemble
roue doit pointer loin de l'appareil (Fig. 1).
2. Alignez l'orifice de support de roue avec l'orifice désiré dans la
roue (Fig. 1).
3. Insérez le boulon à fourche à travers les orifices alignés (Fig. 1).
4. Insérez la goupille fendue dans le boulon à fourche (Fig. 1).
REMARQUE : Il peut être nécessaire d'ajuster la position de la roue
avant d'utiliser l'appareil.
Ajustement de l'ensemble de roue
1. Enlevez la goupille fendue du boulon à fourche (Fig. 1).
2. Retirez le boulon à fourche du support de roue et de l'ensemble
de roue (Fig. 1).
3. Alignez l'orifice de support de roue avec l'orifice désiré dans la
roue (Fig. 1).
REMARQUE : Le déplacement de l'ensemble de roue vers le bas
augmentera la hauteur de la roue. Le déplacement de
l'ensemble de roue vers le haut abaissera la hauteur de la roue.
4. Insérez le boulon à fourche à travers les orifices alignés (Fig. 1).
5. Insérez la goupille fendue dans le boulon à fourche (Fig. 1).
AVERTISSEMENT :
Pour éviter les blessures graves,
l'ensemble de roue doit être installé lors de l'utilisation de
l'appareil.
AVERTISSEMENT :
Pour éviter les blessures causées
par les dents, portez des gants épais et une chemise à
manches longues lors de l'installation de l'ensemble de roue.
INSTALLATION DES GUIDONS
Effectuez les étapes suivantes pour les deux guidons :
1. Alignez l'orifice de la poignée avec l'orifice du guidon inférieur
(Fig. 2).
REMARQUE : Prenez soin de ne pas pincer le câble d'accélérateur ou
les fils de l'interrupteur lors du positionnement du guidon (Fig. 3).
2. Insérez un boulon à travers les orifices alignés (Fig. 2).
3. Placez une rondelle sur le boulon (Fig. 2).
4. Placez un bouton de guidon sur le boulon (Fig. 2).
5. Serrez le bouton du guidon pour fixer le guidon en place (Fig. 3).
REMARQUE : Ne pas trop serrer les boutons.
6. Réajustez le câble d'accélérateur et fils de l'interrupteur de sorte
qu'ils sont lisses et serrés contre le guidon. Cela les aidera à éviter
de s'attraper ou de s'accrocher pendant le fonctionnement normal.
Fig. 2
Bouton du
guidon
Boulon
Guidon
inférieur
Rondelle
Guidon
Fig. 3
Câble d'accélérateur
et fils de l'interrupteur
Boutons des
guidons
