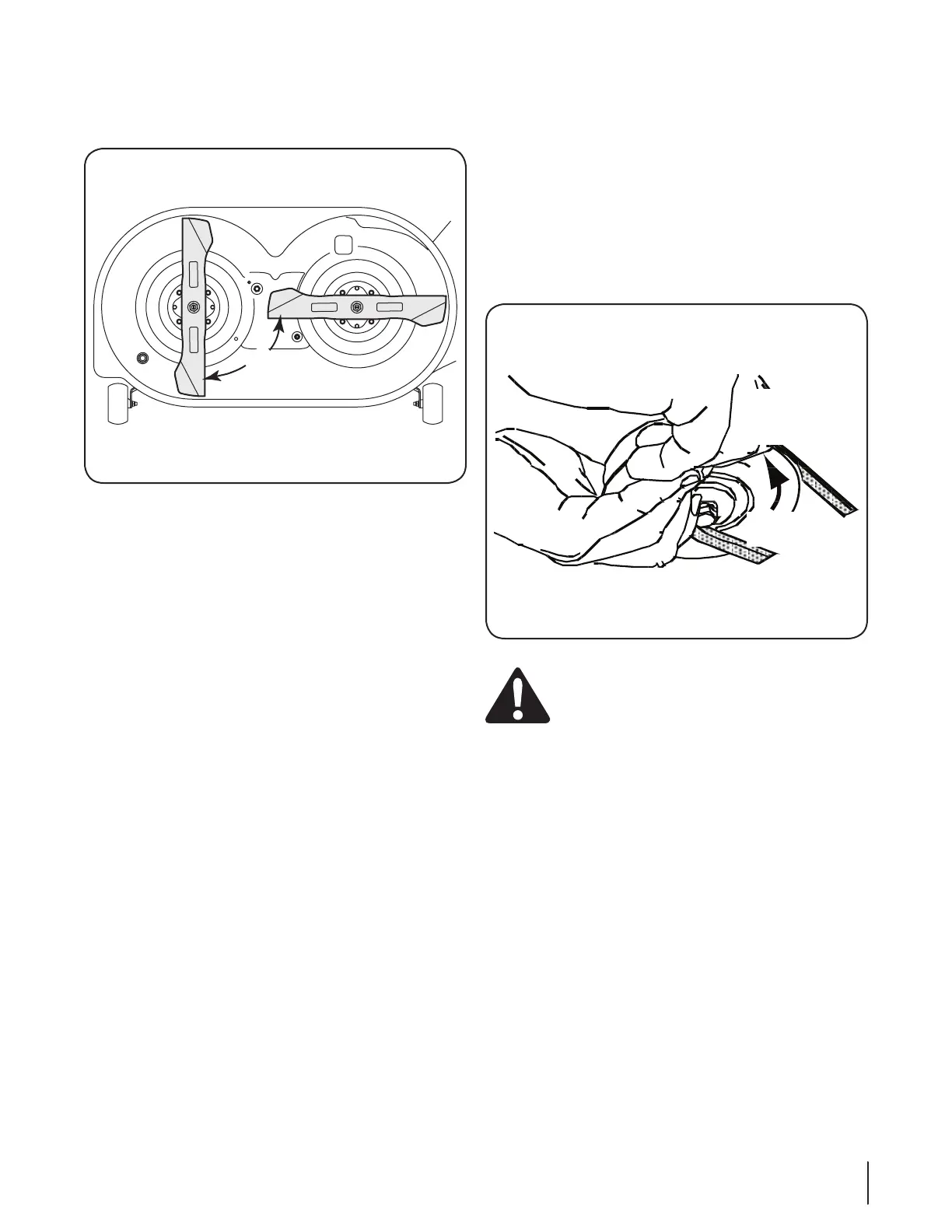

Si la correa de sincronización estaba instalada correctamente y
las flechas de sincronización estaban ubicadas como se indica en
la Figura 7-6, las cuchillas de corte deben estar en la posición que
aparece en la Figura 7-7.
Instale nuevamente la correa de la potencia de arranque en la
polea de transmisión del husillo derecho e instale nuevamente
Reinstalación de la plataforma de corte
tractor. Uno de los métodos implica rotar el soporte intermedio de la
potencia de arranque para aflojar suficientemente la tensión de la correa
para poder colocarla ya sea en la polea de la potencia de arranque o en
la polea intermedia fija. Ya que ese método es difícil, recomendamos
usar el segundo método de hacer rodar la correa sobre la polea de la
Instale la plataforma de corte de la siguiente manera:
Desde el lado derecho del tractor, deslice la plataforma debajo
del tractor alineando las ménsulas de suspensión traseras de la
plataforma con los brazos de elevación de la plataforma.
Deslice la plataforma hacia adelante y coloque la varilla de 2.
suspensión frontal de la plataforma en las ranuras de la ménsula
de suspensión frontal de la plataforma. Ahora deslice la
plataforma hacia atrás para que la varilla de suspensión frontal
quede delante de las ranuras.
Usando la palanca de elevación de la plataforma, baje los brazos
de elevación de la plataforma. Desde cualquiera de los lados del
tractor, tire hacia afuera el pasador de la ménsula de suspensión
posterior de la plataforma, alineando el orificio del brazo de
elevación de la plataforma con el pasador de soporte de la
plataforma y suelte el pasador para que pase a través del brazo de
elevación de la plataforma. Repita desde el otro lado del tractor
para sujetar la plataforma.
Luego de asegurarse de que la correa de la plataforma está 4.
correctamente engranada en todas las poleas de la plataforma,
pase la correa hacia adelante a través del centro de la varilla de
suspensión frontal de la plataforma y hacia la polea de la potencia
de arranque en la parte inferior del motor.
Usando la manija de elevación de la plataforma, levante la 5.
plataforma a la posición que le ofrece mayor recorrido horizontal
de la correa entre las poleas de la plataforma y la polea de la
potencia de arranque en la parte inferior del motor.
6.
que la correa no esté doblada; luego busque debajo del tractor,
tome la correa y tire la misma hacia la polea de la potencia de
NOTA: En las siguientes instrucciones, las referencias a la izquierda
y la derecha son desde el frente del tractor.
Tire el lado derecho de la correa hacia adelante y coloque el lado 7.
en V angosto de la correa en la polea de la potencia de arranque
Sosteniendo la correa y la polea juntas, rote la polea hacia la 8.
izquierda. Siga sosteniendo y rotando la polea y la correa hasta
que la correa se enrolle totalmente en la polea de la potencia de
Tenga cuidado de no pellizcarse los
dedos mientras enrolla la correa en la polea de la potencia
de arranque.
Control de la sincronización de las cuchillas de corte
Durante el funcionamiento normal la sincronización de las cuchillas
de corte se puede alterar por la presencia de cargas anormales en
una o ambas cuchillas de corte. Verifique regularmente las flechas de
sincronización de los conjuntos de husillo para comprobar que estén a
90 grados una de otra.
Si las flechas de sincronización no están a 90° una de otra, proceda de la
siguiente manera:
Saque la plataforma del tractor. Saque el tope de retención del
soporte intermedio. Vea la Figura 7-5.
Gire el soporte intermedio/ la polea intermedia para aliviar 2.
la tensión de la correa de sincronización y reubique la polea
de transmisión y/ o la polea de sincronización para lograr la
orientación de 90º de las flechas de sincronización.
Coloque nuevamente el tope de retención del soporte intermedio
de manera que quede una separación de ⁄
retención y soporte intermedio. Ajuste el tornillo hexagonal y
la tuerca de seguridad con brida para sujetarlos en la posición
corregida.
