Sección 7 — Servicio 27
8. Usando la manija de elevación de la plataforma, levante
la plataforma a la posición que le ofrece mayor recorrido
horizontal de la correa entre las poleas locas de la
Asegúrese de que la correa esté en las poleas del husillo de
la plataforma y que el lado trasero de la correa esté contra
las poleas locas fija y móvil.
Sentado detrás del tractor, mirando hacia adelante,
asegúrese de que la correa no esté retorcida; luego estire la
mano debajo del tractor para agarrar la correa y tirar de la
ADVERTENCIA! Tenga cuidado de no pellizcarse
los dedos cuando coloca la correa en la polea de la
potencia de arranque.
Tire del lado derecho de la correa hacia atrás y coloque el lado V
Mientras sostiene la correa y la polea juntas, rote la polea hacia
la izquierda (Vea la Figura 7-4). Siga sosteniendo y rotando la
polea y la correa hasta que la correa se enrolle totalmente en
NOTA: Antes de usar el tractor, compruebe la instalación de
la correa para estar seguro de que la misma se ha colocado
correctamente.
Cambio de la correa
Cubierta 42”
Retire la plataforma desde abajo del tractor (consulte Retiro
de la plataforma en la página 26).
2. Retire los tornillos de arandela hexagonal que sujetan las
cubiertas de las correas a la plataforma. Consulte la Figura
7-7.
Tornillos de arandela
hexagonal
Cubierta de la correa
Protecciones
de la correa
Polea loca
Polea loca
Polea de la toma
de fuerza (PTO)
Polea del husillo
Polea del husillo
Balancín

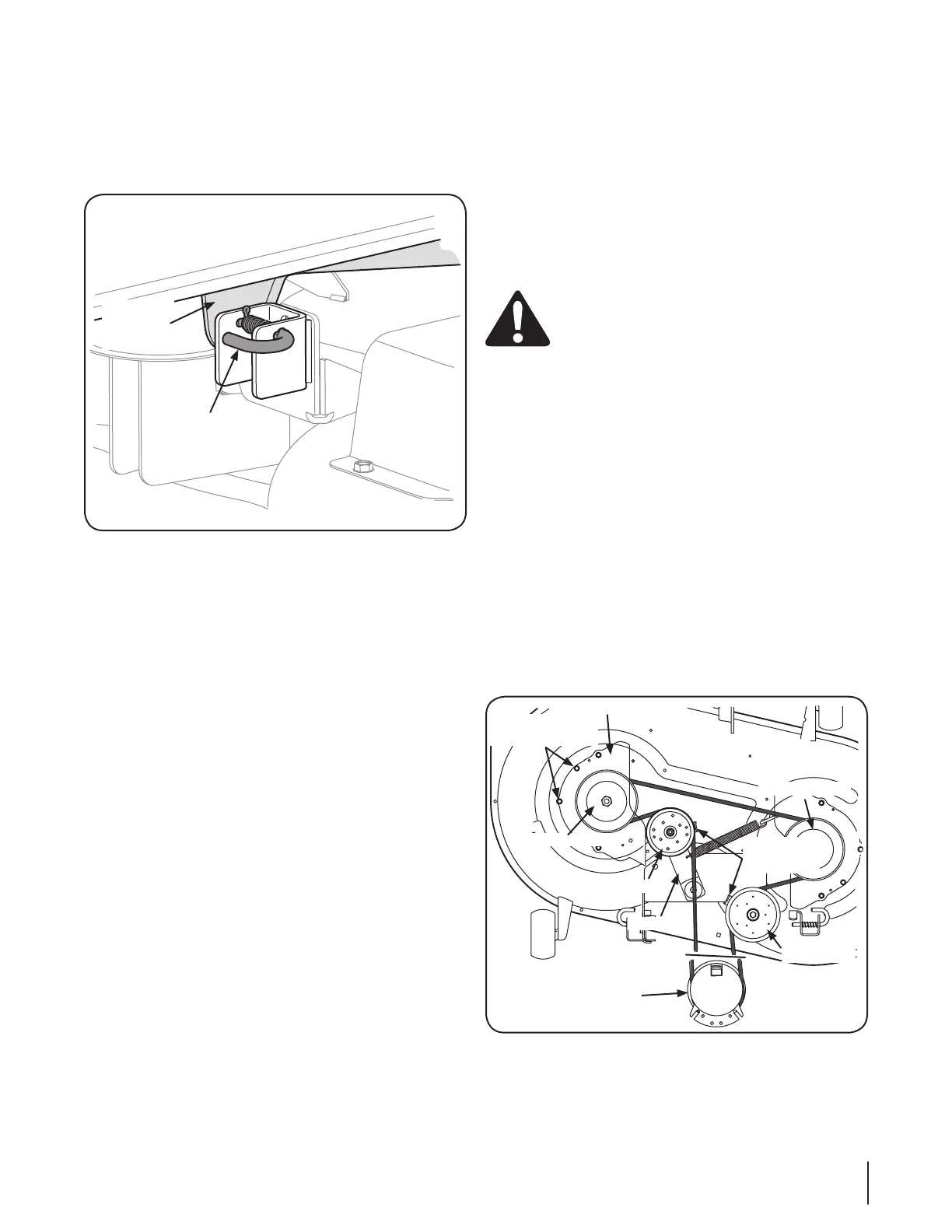

Figura 7-7
8. Ubique los pasadores de liberación de la plataforma del
lado izquierdo y del lado derecho que se encuentran
a cada lado de la plataforma. Tire de los pasadores de
liberación hacia afuera y suelte la plataforma de los brazos
de elevación del lado derecho e izquierdo de la plataforma.
Consulte la Figura 7-6.
Brazo de
elevación de
la plataforma
Pasador de
liberación de la
plataforma
Figura 7-6
Ubique la manija de elevación de la plataforma en la
posición de corte más elevada y deslice la plataforma hacia
afuera desde abajo del tractor.
Instalación de la plataforma
Instale la plataforma sobre el tractor de la siguiente forma:
Ubique la manija de elevación de la plataforma en la posición
2. Deslice la plataforma debajo del tractor del lado derecho
del mismo, alineando las ménsulas de suspensión de la
plataforma y los brazos de elevación de la plataforma.
Una vez que la plataforma esté debajo del tractor, mueva la
manija de elevación de la plataforma a la posición de corte
más baja.
NOTA: Para que los soportes se alineen adecuadamente puede
ser necesario colocar un bloque de madera pequeño debajo de
cada lado de la plataforma.
4. Tire de los pasadores de liberación de la plataforma
hacia afuera y ubique la plataforma según sea necesario
para alinear los orificios de los brazos de elevación de la
plataforma con los pasadores. Consulte la Figura 7-6.
5. Una vez alineados, empuje cada pasador totalmente hacia
adentro a través de los brazos de elevación para fijar los
brazos en las ranuras de las ménsulas de suspensión traseras.
6. Vuelva a instalar la varilla de elevación delantera de
la plataforma y sujétela en su lugar con el pasador de
chaveta. Consulte la Figura 7-6.
7.
husillo de la plataforma, luego oriente la correa hacia atrás
por debajo del bastidor del tractor , por encima de los tubos
