Sección 7 — Servicio
28
Extraiga las dos poleas locas, para lo cual debe retirar los
tornillos de cabeza hexagonal y las tuercas de seguridad
con brida que las sujetan a la plataforma y el brazo de
polea loca. Consulte la Figura 7-8. No afloje ningún
elemento de ferretería al sacar el tornillo de cabeza
hexagonal y la tuerca de seguridad con brida.
Tornillo hexagonal
Tornillo
hexagonal
Tapa de la polea Tapa de la polea
Arandela
Protección de la
correa
Protección de la
correa
Arandela
Balancín
Tuerca de seguridad
con brida
Tuerca de seguridad
con brida
Poleas locas

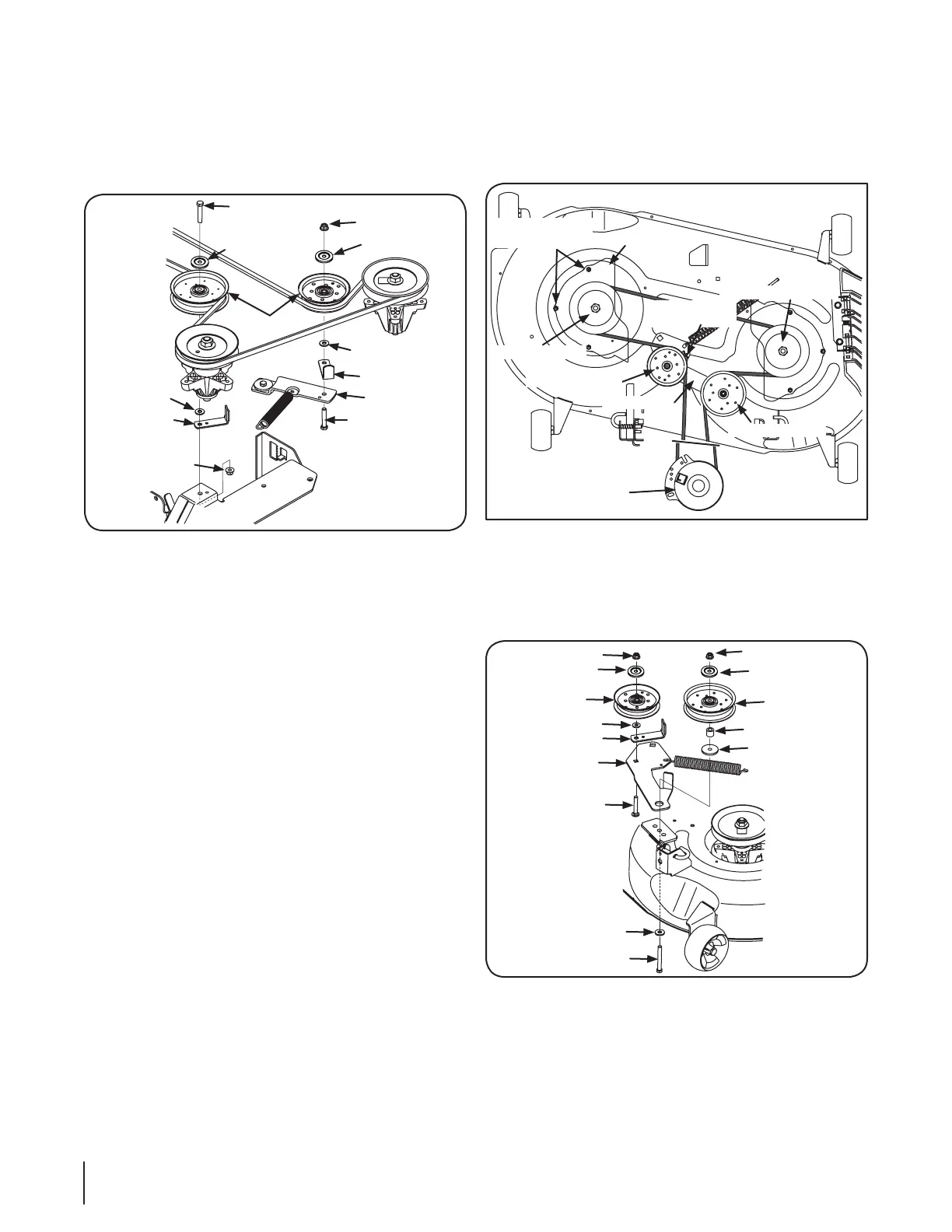

Figura 7-8
NOTA: Tome nota de la posición de las protecciones de
correa para asegurar que se hayan vuelto a instalar de
manera correcta.
4. Retire la correa de las poleas del husillo.
5. Instale la nueva correa alrededor de las poleas del husillo
tal como se muestra y reinstale las cubiertas de las correas.
Consulte la Figura 7-7.
6. Coloque la correa alrededor de las poleas locas que extrajo
Una vez que todo esté en su lugar, vuelva a colocar los
elementos de ferretería y ajuste la tuerca de seguridad
con brida para sujetar el conjunto. Consulte la Figura 7-8.
7. Coloque la correa como se indica en la Figura 7-7 y vuelva a
instalar la plataforma.
Cubierta 46”
Retire la plataforma desde abajo del tractor (consulte Retiro
de la plataforma en la página 26).
2. Retire los tornillos de arandela hexagonal que sujetan las
Polea de la toma de
fuerza (PTO)
Polea loca
Polea loca
Cubierta de
la correa
Tornillos de arandela
hexagonal
Protección
de la correa
Polea del husillo
Polea del husillo
Balancín
Figura 7-9
Extraiga las dos poleas locas, para lo cual debe retirar los tornillos
de cabeza hexagonal y las tuercas de seguridad con brida que las
sujetan a la plataforma y el brazo de polea loca. Consulte la Figura
de cabeza hexagonal y la tuerca de seguridad con brida.
Tapa de la polea
Arandela
Tuerca de seguridad con
brida
Tuerca de seguridad
con brida
Tapa de la polea
Polea loca
Polea loca
Protección de la correa
Separador
Separador con reborde
Balancín
Tornillo hexagonal
Arandela plana
Tornillo hexagonal
Figura 7-10
NOTA: Tome nota de la posición de la protección de correa para
asegurar que se haya vuelto a instalar de manera correcta.
4. Retire la correa de las poleas del husillo.
5. Instale la nueva correa alrededor de las poleas del husillo
tal como se muestra y reinstale las cubiertas de las correas.
