Ajustes
Ajuste del asiento del operador
la palanca de ajuste del asiento. Deslice el asiento hacia adelante
o hacia atrás a la posición deseada; luego suelte la palanca de

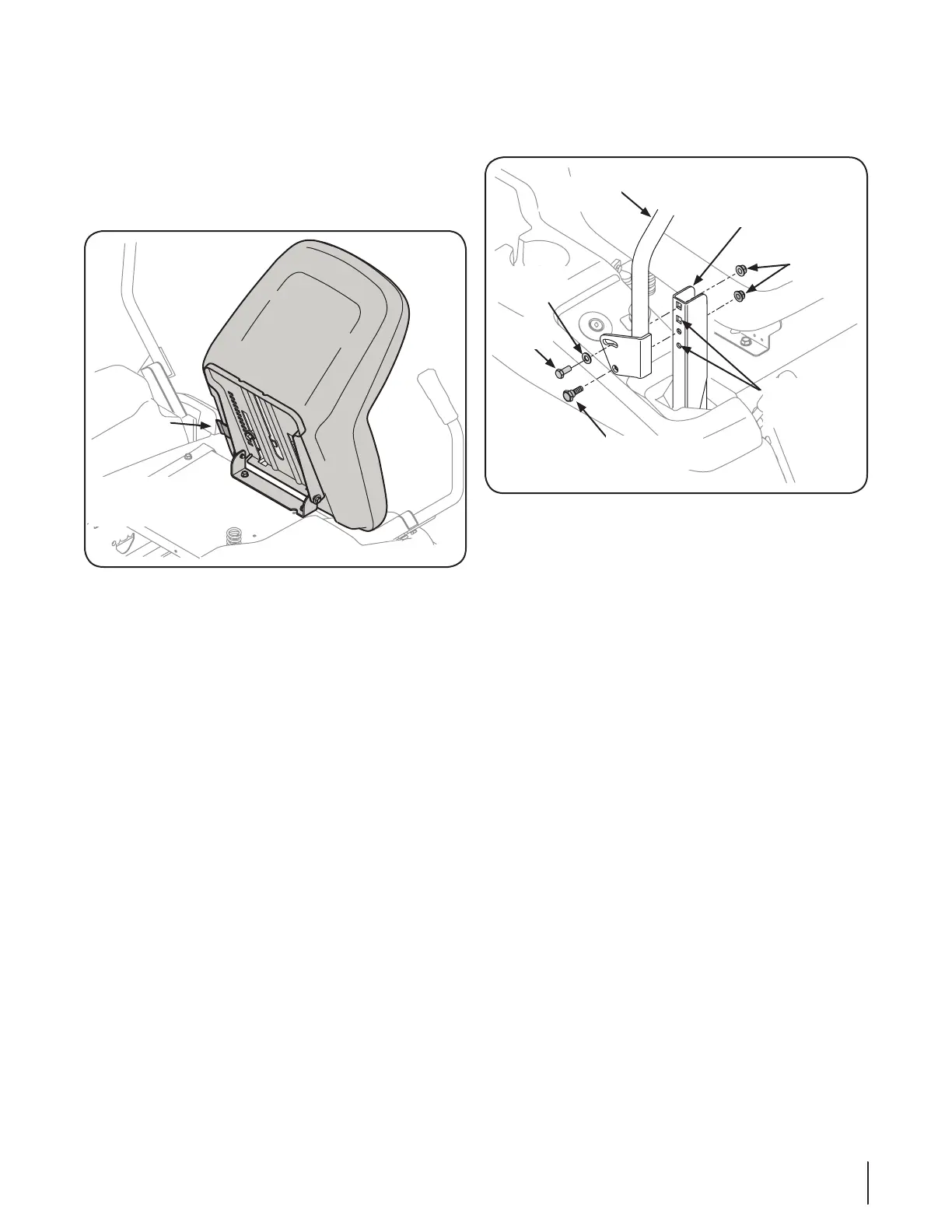

de operar el tractor. Vea la Fig. 6-4.
Ajuste de las palancas de control de transmisión LADO
DERECHO y LADO IZQUIERDO
Las palancas de control del lado derecho y del lado izquierdo se
pueden ajustar hacia arriba o hacia abajo y hacia adelante y hacia
atrás para proporcionar comodidad al operador. Las palancas de
control se pueden colocar en una de dos posiciones de altura,
y/o se pueden desplazar hacia adelante o hacia atrás dentro del
rango de la ranura en el soporte del montaje de cada palanca de
control.
siguiente forma:
Quite la tuerca de seguridad con brida, la arandela plana y
el tornillo hexagonal que sujetan la palanca al soporte de
pivote.
Mientras sostiene la palanca de control para evitar que 2.
caiga, quite la tuerca de seguridad con brida de bulón
hexagonal y el tornillo con reborde de la base de la palanca
de control y soporte de pivote. Consulte la Fig. 6-5.
Vuelva a colocar la palanca de control en posición alineada
con los otros juegos de orificios del soporte de pivote e
inserte el tornillo con reborde que quitó antes. Ajuste con
la tuerca de seguridad con brida de bulón hexagonal y
apriete hasta que quede ajustada.
Inserte el tornillo hexagonal con arandela a través de la 4.
ranura de la palanca de control y el soporte de pivote.
Enrosque la tuerca de seguridad con brida en el tornillo,
pero no ajuste todavía.
5.
atrás, realice el paso siguiente. De lo contrario ajuste la
tuerca de seguridad con brida totalmente.
proceda de la siguiente forma:
brida y rote la palanca de control hacia adelante o hacia
atrás a la posición deseada. Vea la Fig. 6-5.
NOTA:
es difícil moverla, afloje levemente la tuerca de seguridad
con brida de bulón hexagonal y el tornillo con reborde de
la base de la palanca de control.
Apriete la tuerca de seguridad con brida para fijar la 2.
palanca de control en la posición ajustada
Repita el procedimiento anterior para ajustar la otra
palanca de control en la misma posición. Ajuste de manera
que las dos palancas queden parejas entre sí cuando se
encuentran en posición neutral.
asiento
se c c i ó n 6 — Ma n t e n i M i e n t O y aj u s t e s
