Nivelación de la plataforma de la cortadora de césped
Cuando se encuentra correctamente ajustada, la plataforma de
la cortadora de césped debe estar nivelada de lado a lado, y la
parte delantera de la plataforma debe estar aproximadamente ⁄
de pulgada por debajo de la parte trasera de la plataforma.
NOTA: Controle la presión de neumáticos del tractor antes
de realizar cualquier nivelación de la plataforma. Consulte las
paredes laterales de los neumáticos para averiguar las presiones
de inflado adecuadas.
de forma despareja, puede realizarse un ajuste lado a lado. De ser
necesario, realice un ajuste de la siguiente manera:
Con el tractor estacionado sobre una superficie firme y
nivelada, coloque la manija de elevación de la plataforma
en la muesca superior (posición más alta) y rote ambas
marco del tractor.
2.
Mida la distancia desde la parte externa de la punta de la
cuchilla izquierda hasta el piso, y desde la parte externa de
la punta de la cuchilla derecha hasta el piso. Las medidas
Comparando las dos mediciones determine si el lado 4.
derecho de la plataforma se debe levantar o bajar.
Afloje, pero no extraiga, el tornillo de cabeza hexagonal 5.
ubicado en la ménsula de suspensión derecha de la

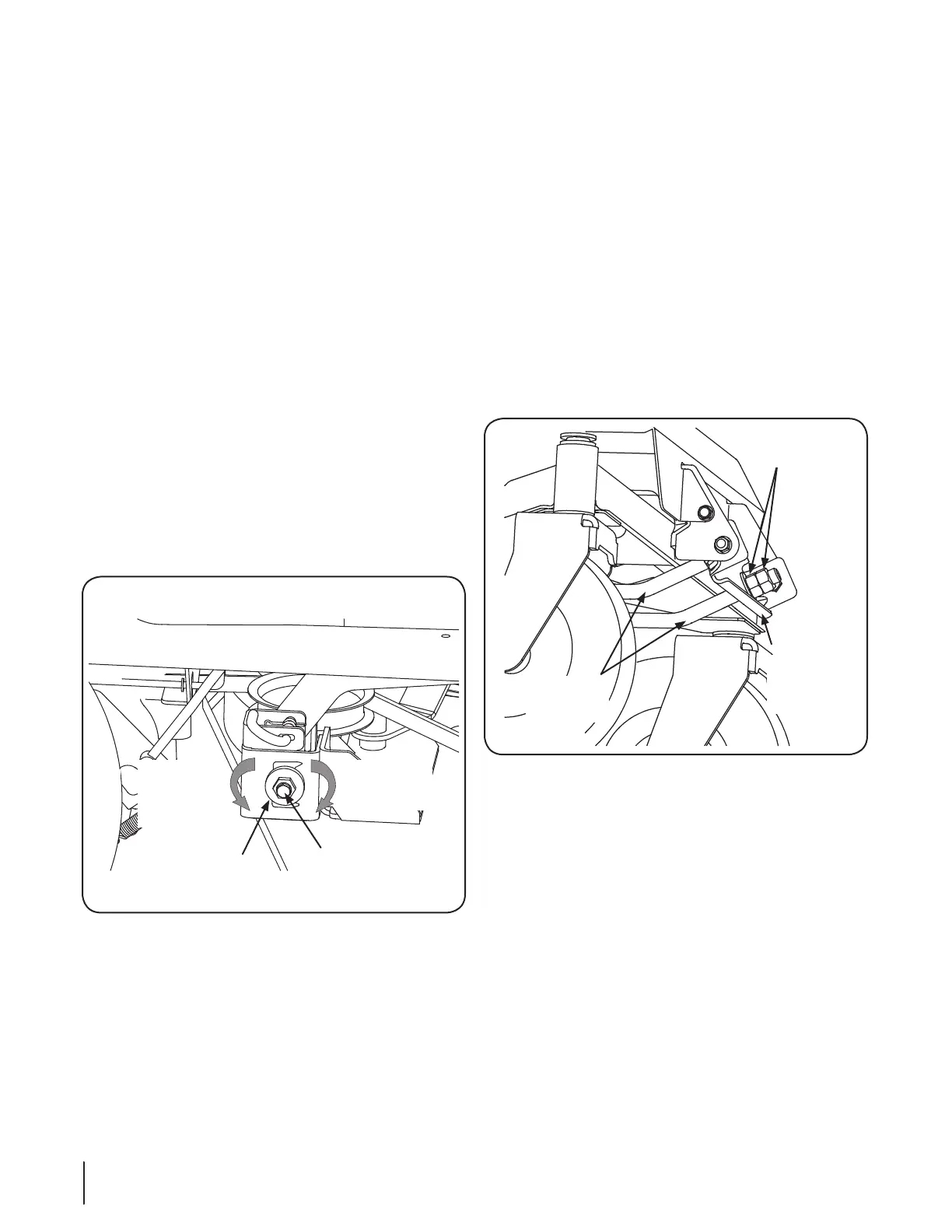

plataforma. Consulte la Fig. 6-6.
Nivele la plataforma con una llave para girar el engranaje 6.
de ajuste (el cual se encuentra inmediatamente detrás
del tornillo hexagonal que se acaba de aflojar) en sentido
de las agujas del relojo para bajar el lado derecho de la
plataforma o en sentido contrario a las agujas del reloj para
levantar el lado derecho de la plataforma. Vea la Fig. 6-6.
La plataforma se encuentra correctamente nivelada 7.
cuando las dos mediciones tomadas antes a las puntas de
las cuchillas son iguales.
Una vez alcanzado el ajuste necesario, vuelva a ajustar el 8.
tornillo de cabeza hexagonal de la ménsula de suspensión
derecha de la plataforma.
La parte frontal de la plataforma debe estar aproximadamente a
⁄ de pulgada más abajo que la parte posterior de la plataforma.
De ser necesario, realice un ajuste de la siguiente manera:
Con la plataforma levantada del suelo, rote las cuchillas
exteriores para que queden paralelas al marco del tractor.
2.
para obtener la inclinación correcta atrás-adelante de la
plataforma.
Mida la distancia desde la punta delantera de la cuchilla
hasta el piso, y desde la punta posterior hasta el piso.
siguiente paso.
Ubicado delante del tractor, afloje las tuercas exteriores 4.
hexagonales de la varilla de suspensión delantera de la
plataforma y gírelas separándolas de las tuercas interiores.
Consulte la Fig. 6-7.
5.
baja, gire las tuercas hexagonales interiores en el sentido
de las agujas del reloj contra la ménsula de suspensión
para acortar la varilla de suspensión delantera y levantar el
frente de la plataforma. Consulte la Fig. 6-7.
6.
alta, gire las tuercas hexagonales en sentido contrario a
las agujas del reloj para alargar la varilla de suspensión
delantera y bajar el frente de la plataforma.
NOTA: La varilla de suspensión delantera de la plataforma
debe estar delante de las ranuras del soporte delantero de
ranura, gire la tuerca hexagonal interior de ese lado hasta
que la varilla apenas toque la parte delantera de la ranura.
Luego vuelva a medir y reajustar la varilla de suspensión
Cuando se alcance la inclinación correcta de la plataforma, 7.
fije las tuercas hexagonales interiores con una llave y
ajuste las tuercas hexagonales exteriores contra las tuercas
hexagonales interiores para que queden firmes en la
posición ajustada.
26 se c c i ó n 6 — Ma n t e n i M i e n t O y aj u s t e s
