22
INSTRUCTIONS DE MONTAGE
FONCTIONNEMENT DU EZ-LINK
MC
Le système EZ-Link
MC
permet d'utiliser ces accessoires optionnels :
Mach 4
®
débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .AF720
Taille-haie articulés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720*
Débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BC720*
L’élagueuse à lame circulaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BP720
Souffleuse / débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BT720*
Souffleuse / aspirateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BV720
Motobineuse de jardin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720
Scarificateur de pelouse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .LD720
Coupe-bordures pour gazon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720*
Tronçonneuse sur perche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720
Débroussailleuse à arbre droit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SS725
Souffleuse à neige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ST720
Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720
* N’utilisez PAS cet accessoire avec un produit électrique.

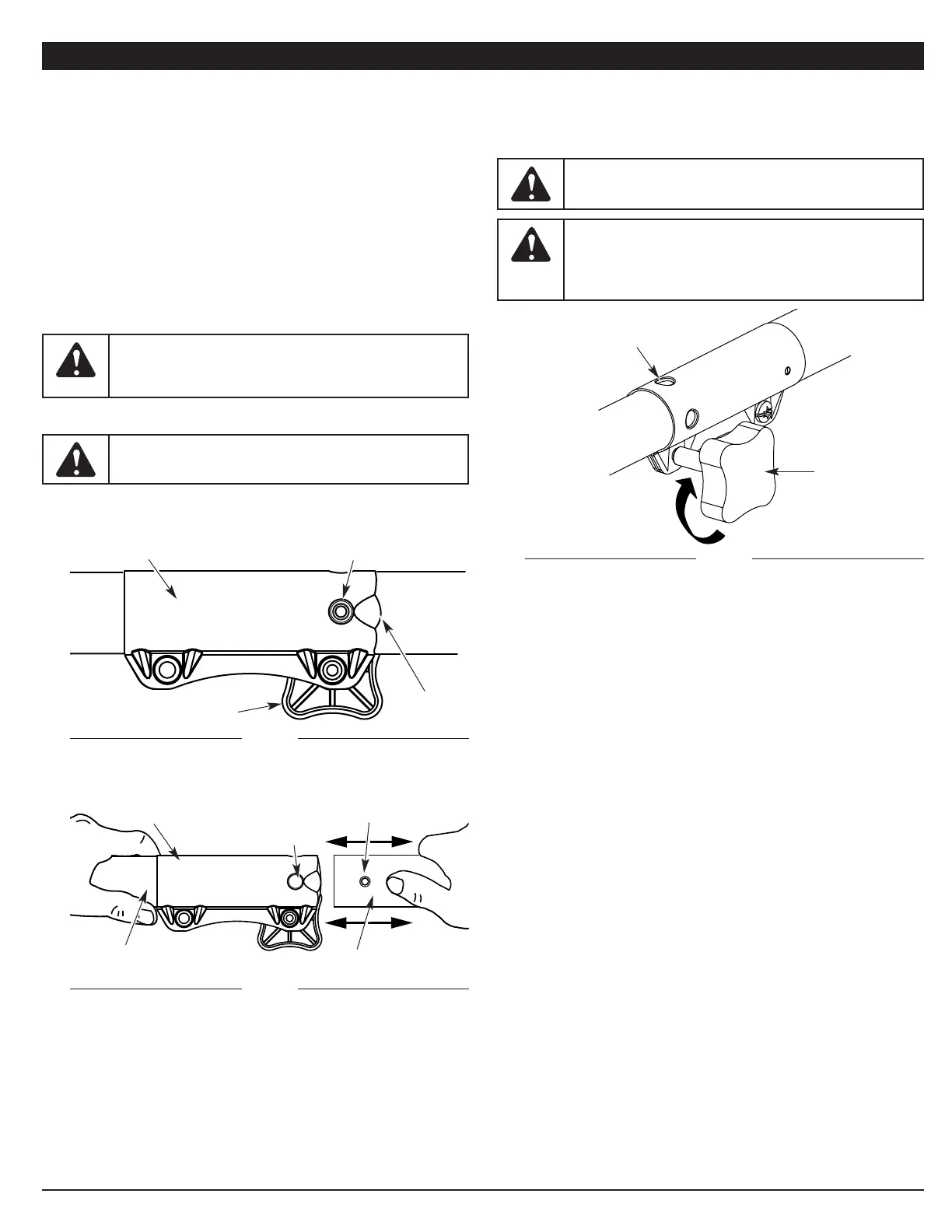

Fig. 6
Fig. 7
3. Tenez fermement le corps de l'arbre supérieur et retirez l'accessoire ou
autre du coupleur EZ-Link
MC
(Fig. 7).
Coupleur EZ-Link
MC
Bouton de déclenchement
Renfoncement
guide
Bouton
Trou principal
Corps de l'arbre supérieur
Corps de l'arbre inférieur
Bouton de déclenchement
Coupleur EZ-Link
MC
Retrait de l'accessoire
1. Dévissez le bouton vers la gauche (Fig. 6).
2. Appuyez sur le bouton de déclenchement et maintenez-le enfoncé (Fig. 6).
Installation de l'accessoire
REMARQUE : pour faciliter l'installation ou le retrait d'accessoires, placez
l'appareil au sol ou sur un établi.
1. Dévissez le bouton vers la gauche (Fig. 6).
Fig. 8
Trou de coupe de
bordures de 90°
Bouton
Pour couper les bordures à l’aide de la tête de tête de coupe sur les modèle
EZ-Link
MC
, verrouillez le bouton de déclenchement de corps de l’arbre
inférieur dans le trou de 90° (Fig. 8).
2. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur
EZ-Link
MC
(Fig. 7).
REMARQUE : aligner le bouton de déclenchement avec le renfoncement-
guide facilitera l'installation (Fig. 6).
3. Serrez le bouton en le tournant à droite (Fig. 8).
AVERTISSEMENT : Avant d’utiliser tout accessoire,
veuillez lire et comprendre le manuel accompagnant
l’accessoire. Suivez toutes les informations relatives à la
sécurité qui y figurent.
AVERTISSEMENT :
pour éviter des blessures graves,
éteignez l'appareil avant d'enlever ou d'installer des accessoires.
MISE EN GARDE : verrouillez le bouton de
déclenchement dans le trou principal et vissez bien le bouton
avant de faire marcher l'appareil.
MISE EN GARDE : l'access-oire de coupe et autres
ajouts du système EZ-Link
MC
doivent utiliser le trou principal
sauf indication contraire de leurs manuels. L'utilisation du
mauvais trou pourrait causer des blessures graves ou
endommager l'appareil.
