37

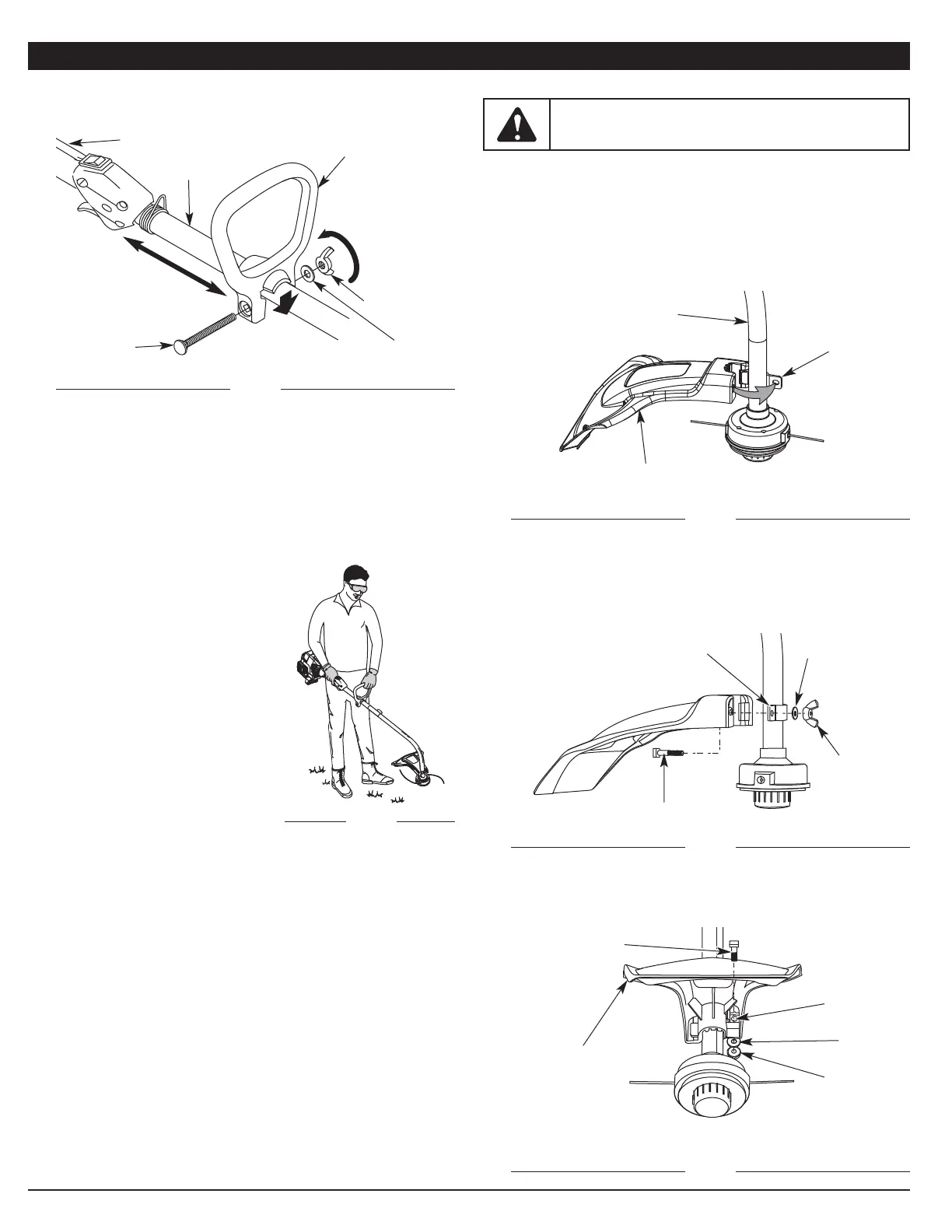

INSTRUCCIONES DE ENSAMBLE
INSTALACIÓN Y AJUSTE DE LA MANIJA EN D
1. Empuje la manija en D hacia abajo sobre el bastidor del eje (Fig. 1). El
orificio del perno cuadrado de la manija queda hacia la derecha.
Mango del eje
Bastidor
del eje
Manija en D
Ajuste
Mínimo de 6
pulgadas (15.24 cm)
Perno
2. Coloque el perno del hombro en el orificio cuadrado en la manija y
empújelo. Ponga la arandela en el perno al lado izquierdo de la manija y
enrosque la tuerca de mariposa en el perno. No la apriete hasta que
ajuste el mango.
3. Gire la manija en D para colocar el mango sobre la parte superior del
bastidor del eje. Colóquela a por lo menos 6 pulgadas (15.24 cm) del
extremo del mango del eje.
4. Mientras sostiene la unidad en posición de operación (Fig. 2), coloque la
manija en D en el lugar que le brinde el mejor agarre.
5. Ajuste la tuerca de mariposa hasta que la manija en D quede firme.
Fig. 1
Fig. 2
INSTALACION DEL PROTECTOR ACCESORIO DE CORTE
Siga las siguientes instrucciones si el protector accesorio de corte no está
instalado en su unidad.
1. Coloque el protector de la cabeza de corte en el bastidor del eje. Cerciórese
de que el soporte de montaje de la guardera se deslice en la ranura situada
en el borde del protector de corte. Gire el protector en sentido antihorario
hasta que quede en su lugar (Fig. 3). Los orificios en el soporte de montaje
de la guardera y el protector de la cabeza de corte se alinearán.
Bastidor del eje
Protector cabeza de coupe
Soporte de
montaje de
la guardera
Fig. 3
ADVERTENCIA: No opere nunca la recortadora sin el
protector cabeza de coupe colocado en su lugar para evitar
graves lesiones personales.
Arandela
Soporte de
montaje de la
guardera
Perno
Tuerca de
mariposa
Fig. 4
Agujero
Perno
Protector cabeza
de coupe
Arandela
Fig. 5
2. Desde el interior del protector de la cabeza de corte, empuje el perno
cuadrado a través del orificio hasta que el extremo con roscas
sobresalga a través del soporte de montaje de la guardera (Fig. 3).
3. Ponga la arandela en el perno, y después atornille la tuerca de mariposa
y apriétela. La Figura 5 muestra el proceso de instalación desde un
ángulo por debajo de la unidad.
Tuerca de
mariposa
Arandela
Tuerca de
mariposa
Vista desde abajo de la cabeza de corte y la protección
