Cub Cadet ST2020

21

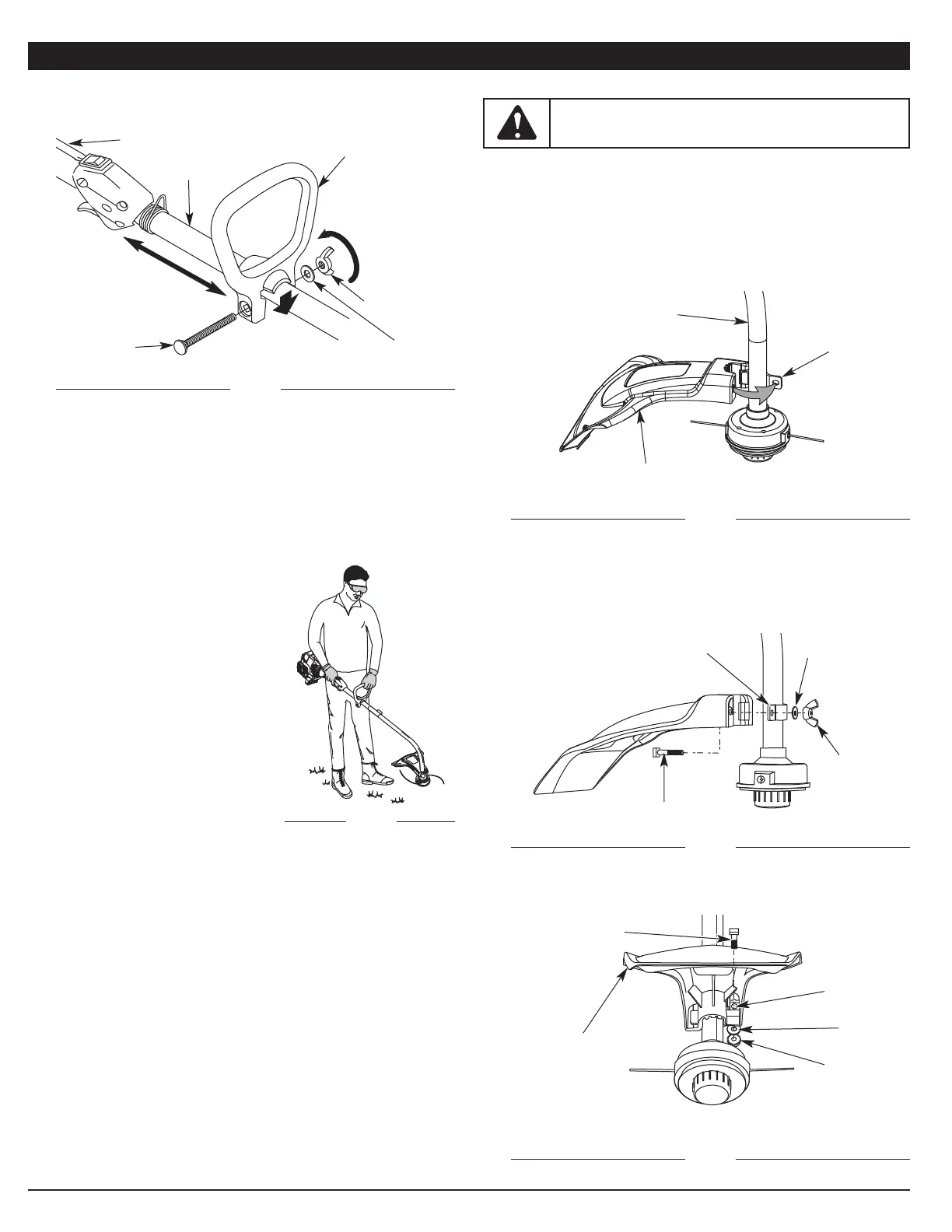

INSTRUCTIONS DE MONTAGE
INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN D
1. Enfoncez la poignée en D sur le corps de l'arbre (Fig. 1). Le trou de
boulon carré de la poignée se trouve à droite.
Poignée de l'arbre
Corps de l'arbre
Poignée en D
Serrez
15,24 cm (6 po)
minimum
Boulon
2. Insérez le boulon à épaulement dans le trou carré de la poignée et
enfoncez-le complètement. Sur le côté gauche de la poignée, placez la
rondelle sur ce boulon, puis vissez l'écrou papillon sur le boulon. Ne
serrez pas avant de régler le guidon.
3. Tournez la poignée en D afin que la prise soit sur le dessus du corps de
l'arbre. Placez-la à au moins 15,24 cm (6 po) de l’extrémité de la prise
de l'arbre.
4. Tenez l'appareil en position d’utilisation (Fig. 2), puis positionnez la
poignée en D de manière à assurer une prise idéale.
5. Serrez l'écrou papillon jusqu'à bien fixer la poignée en D.
Fig. 1
Fig. 2
INSTALLATION DU PROTECTEUR DE TÊTE DE COUPE
Suivez les instructions suivantes si le protecteur de tête de coupe n'est pas
installé sur l'appareil.
1. Placez l’écran de le tête de coupe sur le logement de l’arbre. Veillez à ce
que la patte d’attache de l’écran glisse dans l’encoche au bord de l’écran
de coupe. Tournez l’écran dans le sens contraire des aiguilles d’une
montre (Fig. 3) pour le mettre en place. Les trous dans la patte d’attache
de l’écran et le tête de coupe s’aligneront.
Corps de l'arbre
Protecteur de tête de coupe
Patte
d’attache
de l’écran
Fig. 3
AVERTISSEMENT : n'utilisez jamais la désherbeuse sans
protecteur de tête de coupe pour éviter des blessures graves.
Rondelle
Patte
d’attache
de l’écran
Boulon
Écrou
papillon
Fig. 4
Trou
Boulon
Protecteur de
tête de coupe
Rondelle
Fig. 5
2. De l’intérieur de l’écran de le tête de coupe, poussez le boulon carré dans
le trou jusqu’à ce que l’extrémité filetée dépasse de la patte d’attache de
l’écran (Fig. 4).
3. Mettez la rondelle sur le boulon, puis vissez l’écrou à oreilles et serrez. La
figure 5 montre le processus d’installation vu d’en dessous de l’appareil.
Écrou papillon
Rondelle
Écrou papillon
Vue de dessous de le tête de coupe et de l’écran
