A
B

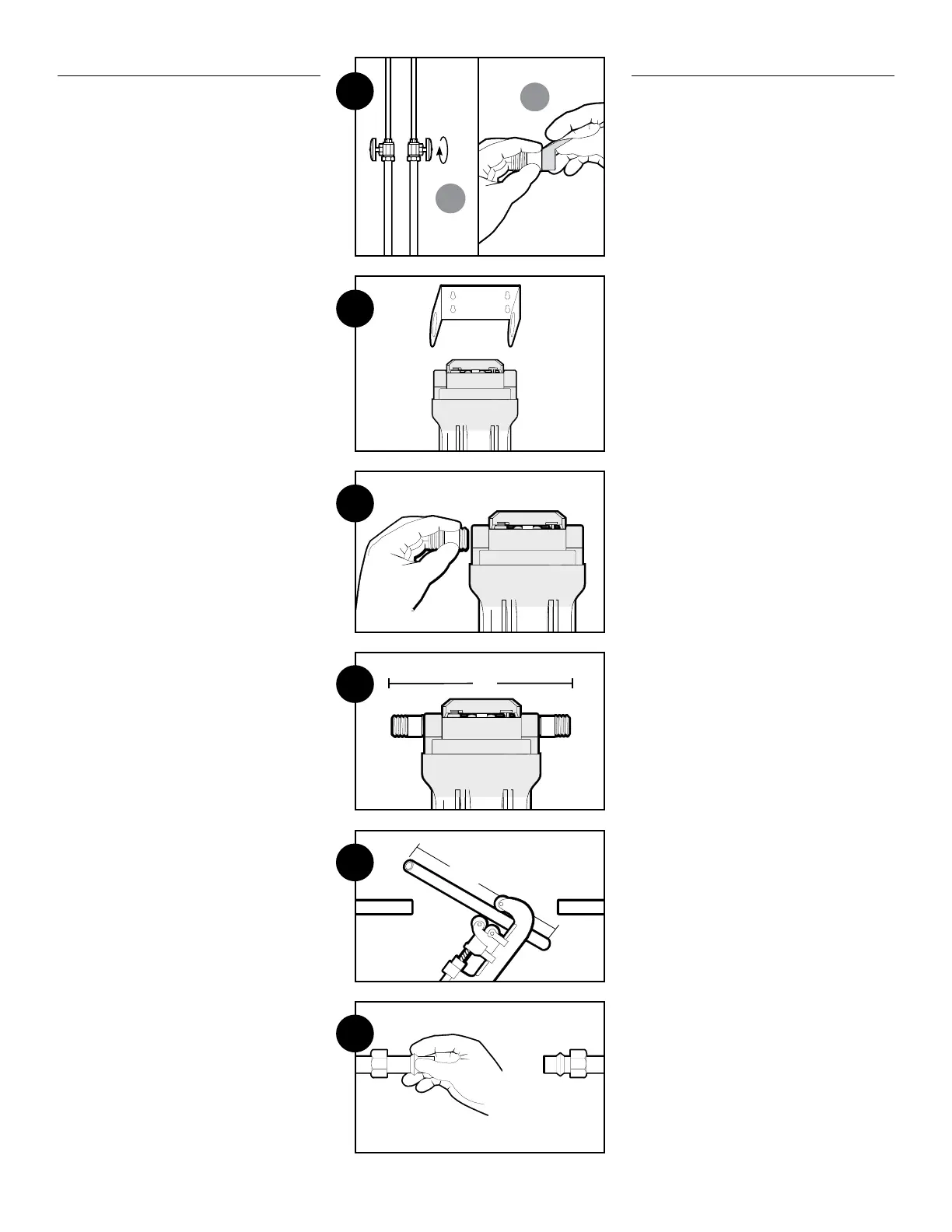

Installation
NOTE:
• See diagrams for corresponding steps. Only Teflon
®
tape is
recommended for fitting connections.
• Install after water meter or pressure tank.
1. Turn off water supply (A) and open nearest faucet to drain
pipes before installation. Apply about 6" of Teflon
®
tape (B) in
clockwise direction to pipe threads of each adapter.
2
3
6
1
2
2. If using optional UB-1 mounting bracket (sold separately)
proceed and use bracket as a template to mark screw
locations. Then place bracket over the cap and align with
inlet and outlet ports.
Otherwise skip to step 3.
IMPORTANT: Allow 1-1/2" clearance below housing to
enable cartridge changes.
3. Assemble all fittings. Start adapters into cap by hand. Use a
wrench to tighten firmly. DO NOT OVER-TIGHTEN. About one
thread should remain visible.
4. Measure length (shown as X on diagram) across assembled
fittings and subtract 1" for 3/4" pipe or 1-1/2" for 1/2"
pipe. Mark section of pipe to be removed.
NOTE: Approximately 6" will be removed for 3/4" pipe
and 5-1/4" for 1/2" pipe.
5. Using a pipe cutter or hacksaw, cut and remove
marked section of pipe. File or sand sharp edges on
remaining pipe.
6. Slip brass compression nut and ferrule onto each end of
3/4" pipe. If installing on 1/2" pipe, substitute rubber
ferrule for brass ferrule.
Instalación
NOTA:
• Mire los diagramas y sus pasos correspondientes. Solamente
recomendamos el uso de cinta Teflón
®
para la conexión de
los accesorios.
• Instale después del contador del agua o del tanque de presión.
1. Cierre el agua (A) y abra el grifo más cercano para drenar el
agua antes de empezar la instalación. Aplique más o menos
6" (152mm) de cinta Teflón (B) en la dirección de las
agujas del reloj en las roscas de cada adaptador.
2. Si está usando el soporte de montaje opcional UB-1 (se
vende aparte), prosiga y use el soporte como plantilla para
marcar la posición de los tornillos. Después ponga el soporte
de montaje encima del cabezal y póngala con alineación en
el lugar de entrada y salida.
De lo contrario sáltese al paso 3.
IMPORTANTE: Deje 1-1/2" (38mm) de espacio debajo
del pocillo para facilitar el cambio del cartucho.
3. Asemble todos los accesorios. Empieze a atornillar los
adaptadores del cabezal a mano. Usando una llave, aprételos
firmemente. NO APRETE DEMASIADO. Más o menos una
rosca debe ser visible.
4. Mida el cabezal (como lo demostramos con una X en el
diagrama) sin las tuercas de compresión tiene que substraer
1" (25mm) de la tubería de 3/4" (19mm) o 1-1/2"
(38mm) de la tubería de 1/2" (13mm). Marque la tubería
que tiene que cortar.
NOTA: Hay que cortar aproximadamente 6" (152mm)
de la tubería de 3/4" (19mm) y 5-1/4" (133mm) de la
tubería de 1/2" (13mm).
5. Con una sierra de metales o un cortatubos, corte el pedazo
de tubería marcado. Usando una lima, tiene que pulir las
rebabas de la tubería.
6. Inserte las tuercas de compresión y las virolas de cobre
amarillo entre cada punta de la tubería de 3/4" (19mm). Si
su instalación es en tubería de 1/2" (13mm) debe substituir
las virolas plásticas por las virolas de bronce amarillo.
4
X
5
X
