10  D-Link NetDefend Firewall
DEUTSCH
Informationen zum Handbuch
Dieses Handbuch enthält ausführliche Anlei-
tungen zum Einrichten der D-Link DFL-1660/
DFL-2560/DFL-2560G Firewall. Beachten Sie,
dass Ihr Modell sich möglicherweise gering-
fügig von den Abbildungen unterscheidet.
Lieferumfang und Auspacken
des Produkts
Öffnen Sie den Versandkarton, entnehmen
Sie den Inhalt und packen Sie ihn vorsichtig
aus. Stellen Sie bitte sicher, dass alle auf der
Packliste aufgeführten Artikel auch tatsächlich
geliefert wurden und unbeschädigt sind. Sollte
ein Artikel fehlen oder beschädigt sein, wenden
Sie sich zum Zwecke einer Ersatzlieferung
umgehend an Ihren D-Link-Fachhändler.
- Eine (1) DFL-1660 oder DFL-2560(G)
NetDefend UTM Firewall
- Ein (1) Netzkabel
- Ein (1) Konsolenkabel
(RS232)
- Ein (1) Ethernet-Kabel (CAT5 UTP/Straight-Through)
- Ein (1) Ethernet-Kabel (CAT5 UTP/Cross-Over)
- Eine (1) Referenz-CD
(Enthält die Dokumentation im PDF-Format)
- Zwei (2) Rackbefestigungsklammern
- [Option] Eine (1) für 12 Monate gültige
IPS-Subskription für UTM-Servicepaket (nur
lagergeführte Bestandseinheit)
- [Option] Eine (1) für 12 Monate gültige Viren-
schutz-Subskription für UTM-Servicepaket
(nur lagergeführte Bestandseinheit)
- [Option] Eine (1) für 12 Monate gültige
Subskription zum Filtern von Webinhalten
für UTM-Servicepaket (nur lagergeführte
Bestandseinheit)

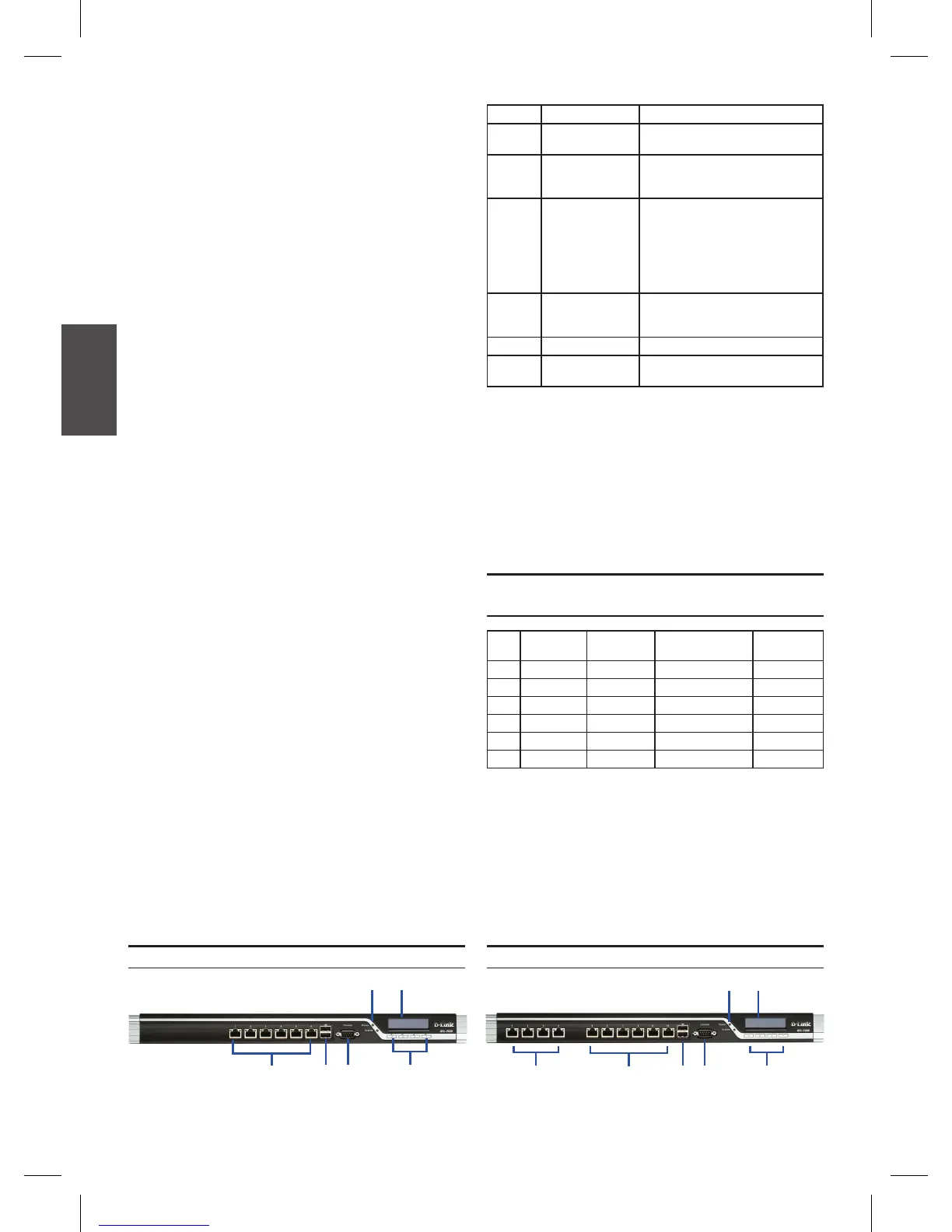

Produktübersicht
Vorderseite – DFL-1660
Abbildung 1. Vorderseite der DFL-1660
BF DE
A
C
Vorderseite - DFL-2560 und DFL-2560G
BG F DE
A
C
Abbildung 2. Vorderseite der DFL-2560/DFL-2560G
Element Merkmal Beschreibung
A LCD-Anzeige Dient zur Anzeige von Status- und
Betriebsmeldungen.
B Tastenfeld Diese Tasten werden in Verbindung
mit den Meldungen auf der
LCD-Anzeige verwendet.
C LEDs Betriebsanzeige (oben): Zeigt an,
dass die NetDefend UTM Firewall
eingeschaltet ist.
System-LED (unten): Zeigt den
Systemstatus der NetDefend UTM
Firewall an.
D Konsolenport Ermöglicht den Zugriff auf die
NetDefendOS-CLI (Command Line
Interface) über ein RS-232-Kabel.
E USB-Ports (2) Für zukünftige Verwendung reserviert.
F 10/100/1000Mbit/s
Ethernet-Ports*
Den Ports sind die Nummern 1 - 6
zugewiesen (von links nach rechts).
Tabelle 1. Beschreibung der Vorderseite der
DFL-1660
* Kongurierbare Gigabit Ethernet-Ports mit Autosensing
Duplex und Auto-MDI/MDIX. Verweisen Sie bei der
Konguration eines Ports auf den Namen der Schnittstelle,
die dem jeweiligen Port entspricht. Die Standardzu-
ordnungen der Schnittstellennamen für die einzelnen
Ethernet-Ports werden in Tabelle 2, „Standardschnittstel-
lenzuordnungen“, aufgelistet.
Port
Schnittstel-
lenname
Schnittstel-
lentyp IP-Adresse
Webbasierte
Verwaltung
1 WAN1 DHCP Client 0.0.0.0/0 Deaktivieren
2 WAN2 Statische IP 192.168.120.254/24 Deaktivieren
3 DMZ Statische IP 172.17.100.254/24 Deaktivieren
4 LAN1 Statische IP 192.168.10.1/24 Aktiviert
5 LAN2 Statische IP 192.168.20.1/24 Deaktivieren
6 LAN3 Statische IP 192.168.30.1/24 Deaktivieren
Standardeinstellungen für die
DFL-1660-Schnittstellen
Hinweis: Standardmäßig ermöglichen
D-Link NetDefend Firewalls aus Sicherheits-
gründen nur den webbasierten Zugriff auf den
LAN1-Port. Deshalb ist der Zugriff über die
Weboberäche standardmäßig nur auf Port-Nr.
4 an der Vorderseite der DFL-1660 möglich.
Tabelle 2. Standardschnittstellenzuordnung
