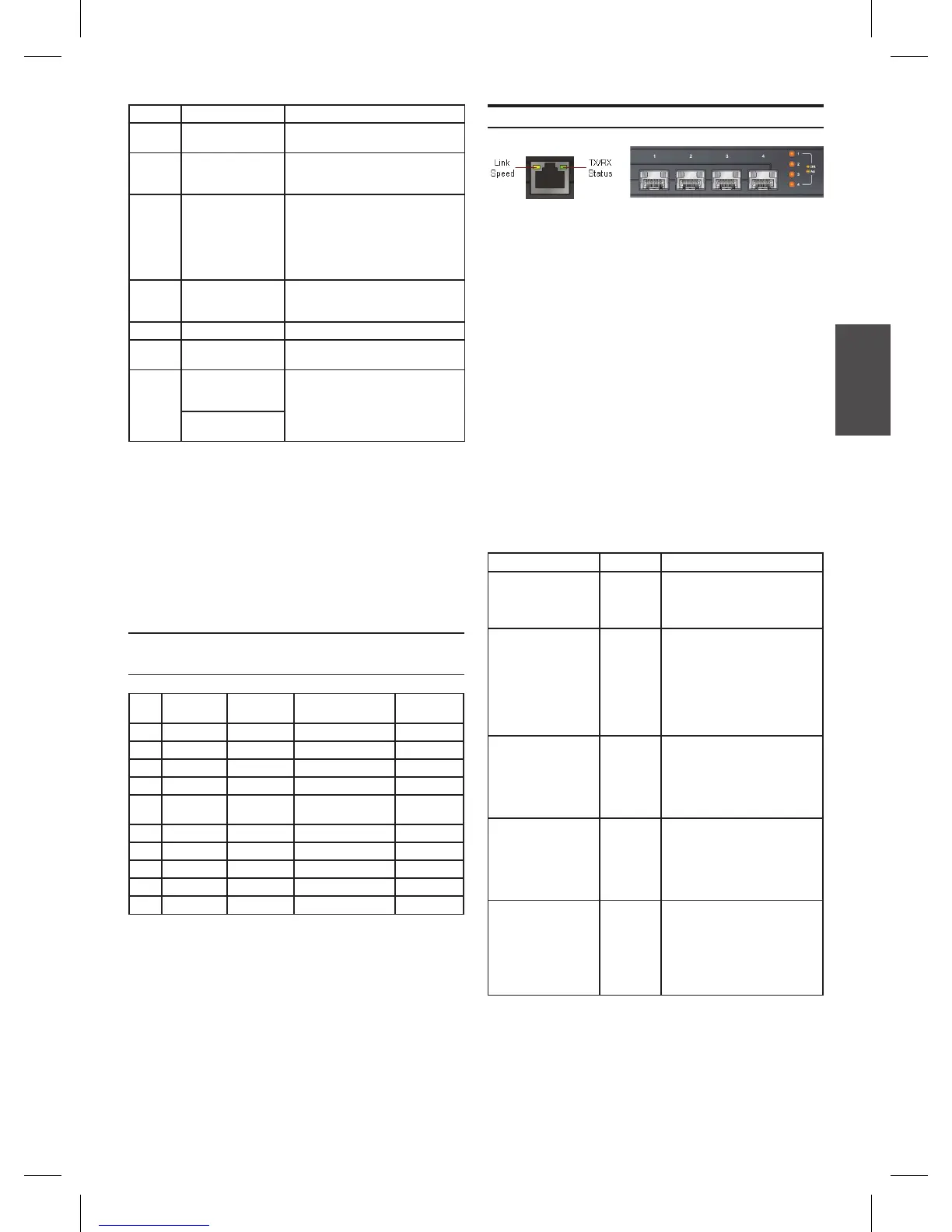

D-Link NetDefend Firewall 11
DEUTSCH
Element Merkmal Beschreibung
A LCD-Anzeige Dient zur Anzeige von Status- und
Betriebsmeldungen.
B Tastenfeld Diese Tasten werden in Verbindung
mit den Meldungen auf der
LCD-Anzeige verwendet.
C LEDs Betriebsanzeige (oben): Zeigt an,
dass die NetDefend UTM Firewall
eingeschaltet ist.
System-LED (unten): Zeigt den
Systemstatus der NetDefend UTM
Firewall an.
D Konsolenport Ermöglicht den Zugriff auf die
NetDefendOS-CLI (Command Line
Interface) über ein RS232-Kabel.
E USB-Ports (2) Für zukünftige Verwendung reserviert.
F Ethernet-Ports mit
10/100/1000 Mbit/s*
Den Ports sind die Nummern 5 - 10
zugewiesen (von links nach rechts).
G Ethernet-Ports mit
10/100/1000 Mbit/s*
(DFL-2560)
Den Ports sind die Nummern 1 - 4
zugewiesen (von links nach rechts).
1000 Mbit/s SFP Port*
(DFL-2560G)
Tabelle 3. Beschreibungen der Vorderseite der
DFL-2560/DFL-2560G
* Kongurierbare Gigabit Ethernet-Ports mit Autosensing
Duplex und Auto-MDI/MDIX. Verweisen Sie bei der
Konguration eines Ports auf den Namen der Schnitt-
stelle, die dem jeweiligen Port entspricht. Die Standard-
zuordnungen der Schnittstellennamen für die einzelnen
Ethernet-Ports werden in Tabelle 4, „Standardschnittstel-
lenzuordnungen“, aufgelistet.
Gerätestatus-LEDs und Ethernet-Port-LEDs
Die Gete-LEDs zeigen Informationen über
den aktuellen Gerätestatus an. Wenn das Gerät
eingeschaltet ist, leuchten die LED-BETRIEBS-
ANZEIGE und die SYSTEM-LED durchgehend
grün. Der Startvorgang dauert etwa eine
Minute. Die Ethernet-LEDs zeigen den Status
für jeden Ethernet-Port an. In Tabelle 5 sind
Name, Farbe, Status und Beschreibung für
jede Geräte-LED aufgeführt.
Hinweis: Es wird empfohlen, einige Sekunden
zu warten, wenn
Sie das Gerät ausschalten und dann wieder
einschalten möchten.
Bezeichnung Farbe Status – Beschreibung
Strom/Betrieb Grün LED leuchtet nicht – Gerät ist
ausgeschaltet.
Durchgehend grün – Gerät ist
eingeschaltet.
System Grün/
Orange-
farben
LED leuchtet nicht – Gerät ist
ausgeschaltet oder wird gerade
gestartet.
Durchgehend grün – Normaler
Betriebszustand.
Durchgehend orange
Systemfehler oder gesperrte
Lizenz.
TX/RX-Status Grün LED leuchtet nicht – Keine
Verbindung.
Durchgehend grün
Verbindung hergestellt.
Grün blinkend – Port sendet
oder empfängt Daten.
Verbindungsge-
schwindigkeit
Grün/
Orange-
farben
LED leuchtet nicht
Port-Betrieb mit 10 Mbit/s.
Durchgehend grün
Port-Betrieb mit 100 Mbit/s.
Durchgehend orange
Port-Betrieb mit 1000 Mbit/s.
Verbindung und TX/
RX für SFP-Port
(nur DFL-2560G)
Orange-
farben
LED leuchtet nicht – Keine
Verbindung.
Durchgehend orangefarben
Verbindung hergestellt. Betrieb
mit 1000 Mbit/s
Orangefarben blinkend – Port
sendet oder empfängt Daten.
Abbildung 3. LEDs
für
Ethernet-RJ-45-Port
Abbildung 4. LEDs für
Ethernet SFP Port
(nur DFL-2560G)
Tabelle 5. Beschreibungen der Status-LEDs des
Geräts
Port
Schnittstel-
lenname
Schnittstel-
lentyp IP-Adresse
Webbasierte
Verwaltung
1 DMZ1 Statische IP 172.17.100.254/24 Deaktiviert
2 DMZ2 Statische IP 172.17.110.254/24 Deaktiviert
3 DMZ3 Statische IP 172.17.120.254/24 Deaktiviert
4 DMZ4 Statische IP 172.17.130.254/24 Deaktiviert
5 WAN1 DHCP
Client
N/V Deaktiviert
6 WAN2 Statische IP 192.168.120.254/24 Deaktiviert
7 LAN1 Statische IP 192.168.10.1/24 Aktiviert
8 LAN2 Statische IP 192.168.20.1/24 Deaktiviert
9 LAN3 Statische IP 192.168.30.1/24 Deaktiviert
10 LAN4 Statische IP 192.168.40.1/24 Deaktiviert
Tabelle 4. Standardschnittstellenzuordnung
Hinweis: Standardmäßig ermöglichen
D-Link NetDefend Firewalls aus Sicherheits-
gründen nur den webbasierten Zugriff auf
den LAN1-Port. Deshalb ist der Zugriff über
die Weboberäche standardmäßig nur auf
Port-Nr. 7 an der Vorderseite der DFL-2560 /
DFL-2560G möglich.
Standardeinstellungen für die DFL-2560/
DFL-2560G-Schnittstellen
