D-Link DFL-260E

14
15
FRANÇAIS
Façade - DFL-260E/860E
Présentation du produit
Item Fonction Description
A Voyant
d'alimentation
et système
Indication d'alimentation et
système
B Port WAN
Gigabit
Ce port auto-MDI/MDIX corre-
spond à la connexion Internet du
DFL-260E
C Port DMZ
Gigabit
Ce port auto-MDI/MDIX corre-
spondent à la connexion destinée
à une grappe de serveurs internes
D Port LAN
Gigabit
Connexion de périphériques
Ethernet tels que des ordinateurs,
des commutateurs et des concen-
trateurs
E Port de
console
Sert à accéder à l'interface de
ligne de commande (CU) via un
câble de console RJ45 à DB9
F Port USB Réservé/Désactivé
Voyants d'état et voyants des ports Ethernet
du périphérique
Les voyants du périphérique donnent des
informations sur son état actuel. Quand vous le
mettez sous tension, les voyants d'alimentation
et système s'allument tous les deux en vert.
La procédure de démarrage dure environ une
minute. Ce document vous guidera tout au long
de la procédure élémentaire d'installation de
votre nouveau périphérique de sécurité D-Link.
Les voyants Ethernet indiquent l'état de chaque
port Ethernet. Le tableau 2 répertorie le nom, la
couleur, l'état et la description de chaque voyant
du périphérique.
Remarque : Si vous voulez éteindre le
périphérique puis le rallumer, il est conseillé
d'attendre quelques secondes entre le moment
où vous l'arrêtez puis le rallumez.

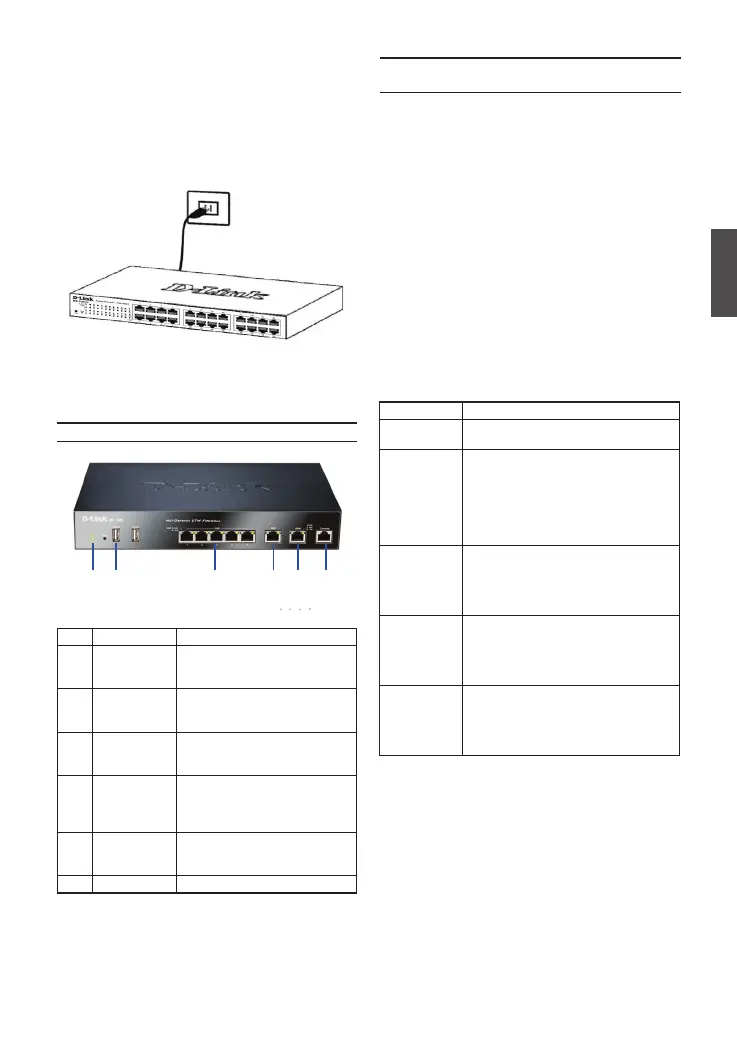

Figure 4. Façade du DFL-260E/860E
Tableau 1. Description de la façade du
DFL-260E/860E
Nom État - Description
Alimentation Éteint - Le périphérique est éteint.
Vert - Appareil sous tension.
Système Éteint - Le périphérique est éteint
ou démarre.
Vert - Système en fonctionnement
normal.
Vert clignotant - Système défectueux,
par ex. échec de la mise à jour du micro-
programme.
WAN Éteint - Pas de liaison.
Orange/Vert - Connexion établie à
1 000/100 Mbits/s
Orange/Vert clignotant - Envoi ou
réception de données.
DMZ Éteint - Pas de liaison.
Orange/Vert - Le port fonctionne à 1
000/100 Mbits/s
Orange/Vert clignotant - Envoi ou
réception de données.
LAN Éteint - Pas de liaison.
Orange/Vert - Connexion établie
à 1 000/100 Mbits/s
Orange/Vert clignotant - Envoi ou
réception de données.
Tableau 2. Description des voyants d'état du
périphérique
BD EC
Branchement d'un cordon
d'alimentation CA
Les utilisateurs peuvent maintenant connecter le
cordon d'alimentation CA à l'arrière du pare-feu
et dans une prise électrique (de préférence
reliée à la terre et protégée contre la surtension)
Figure 3. Branchement du DFL-260E / 860E dans
une prise
A F
