D-Link DFL-260E

26
27
ITALIANO

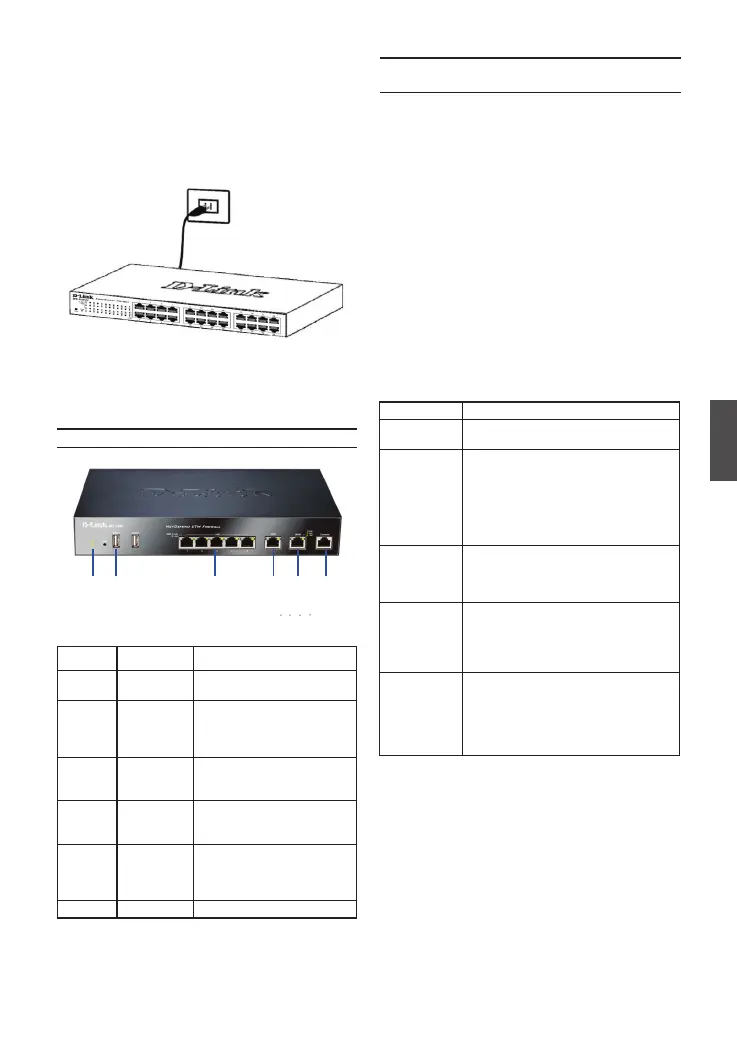

Pannello frontale - DFL-260E/860E
Panoramica sul prodotto
Elemento Funzione Descrizione
A LED Power e
di sistema
Indicazione dello stato di
alimentazione e del sistema
B Porta WAN
Gigabit
Le porte MDI/MDIX
automatiche vengono utilizzate
per l'indicazione Ethernet del
dispositivo DFL-260E
C Porta DMZ
Gigabit
Le porte MDI/MDIX vengono
utilizzate per il collegamento a
un server farm interna
D Porta LAN
Gigabit
Consente di collegare dispo-
sitivi Ethernet, ad esempio
computer, switch e hub
E Porta per
console
Utilizzata per accedere
all'interfaccia della riga di
comando (CLI) tramite il cavo
RJ45-DB9
F Porta USB Riservata/Disabilitata
LED di stato del dispositivo e LED delle porte
Ethernet
I LED di stato del dispositivo forniscono
informazioni sullo stato corrente del dispositivo.
Quando il dispositivo è acceso, il LED POWER e
il LED SYSTEM passano da spento a verde sso.
L'avvio del dispositivo richiede circa un minuto.
In questo documento è descritta la procedura di
installazione di base del dispositivo di sicurezza
D-Link. I LED Ethernet indicano lo stato di
ciascuna porta Ethernet. Nella tabella 2 sono
elencati il nome, il colore, lo stato e la descrizione
di tutti i LED del dispositivo.
Nota: se è necessario spegnere e riaccendere
il dispositivo, si consiglia di attendere alcuni
secondi tra un'operazione e l'altra.
Figure 4. Pannello frontale del dispositivo
DFL-260E/860E
Tabella 1. Descrizioni per il pannello frontale del
dispositivo DFL-260E/860E
Nome Stato - Descrizione
Power Spia spenta - Il dispositivo è spento.
Verde sso - Il dispositivo è acceso.
System Spia spenta - Il dispositivo è spento o
in fase di avvio.
Verde sso - Il sistema funziona
normalmente.
Verde lampeggiante - Errore di sistema,
ad esempio mancato aggiornamento del
rmware.
WAN Spia spenta - Collegamento assente.
Verde/Giallo sso - Collegamento
presente a 1000/100 Mbps.
Giallo/Verde lampeggiante - La porta.
DMZ Spia spenta - Collegamento assente.
Giallo/Verde sso - La porta funziona a
100/1000 Mbps.
Giallo/Verde lampeggiante - La porta
invia o riceve dati.
LAN Spia spenta - Collegamento assente.
Verde/Giallo sso - Collegamento
presente e porta funzionante a 100/1000
Mbps.
Giallo/Verde lampeggiante - La porta
invia o riceve dati.
Table 2. Device Status LED Descriptions
BD EC
Collegamento del cavo di
alimentazione CA
È ora possibile collegare un'estremità del cavo
di alimentazione CA al retro del rewall e l'altra
estremità a una presa elettrica, preferibilmente
una dotata di messa a terra e protezione da
sovratensioni.
Figura 3. Collegamento del dispositivo DFL-260E /
860E a una presa elettrica
A F
