ESPAÑOL
Panel frontal - DFL-260E/860E
Descripción general del
producto
Elemento Característica Descripción
A LED de
alimentación
y LED del
sistema
Indicador de alimentación y
del sistema
B Puerto WAN
Gigabit
Los puerto MDI/MDIX
automáticos son la conexión
para el indicador Ethernet del
DFL-260E
C Puerto DMZ
Gigabit
Los puerto MDI/MDIX
automáticos son la conexión
para la torre de servidores
interna
D Puerto LAN
Gigabit
Conecte dispositivos Ethernet
como ordenadores, conmuta-
dores y terminales
E Puerto de la
consola
Se utiliza para acceder
a la interfaz de línea de
comandos (CLI) a través del
cable para consola de RJ45
a DB9.
F Puerto USB Reservado/Desactivar
Indicadores LED de estado del dispositivo e
indicadores LED de puerto Ethernet
Los indicadores LED muestran información
acerca del estado actual del dispositivo.
Cuando el dispositivo está encendido, el LED
DE ALIMENTACIÓN y el LED DEL SISTEMA
cambian de apagado a verde continuo. El
proceso de inicio tarda aproximadamente un
minuto en completarse. Este documento le guiará
a través del proceso de instalación básico de
su nuevo dispositivo de seguridad D-Link. Los
indicadores LED de Ethernet muestran el estado
de cada puerto Ethernet. La Tabla 2 enumera el
nombre, el color, el estado y la descripción de
cada LED del dispositivo.
Nota: si desea desactivar y activar de nuevo
el dispositivo, se recomienda esperar unos
segundos entre apagarlo y volver a encenderlo.

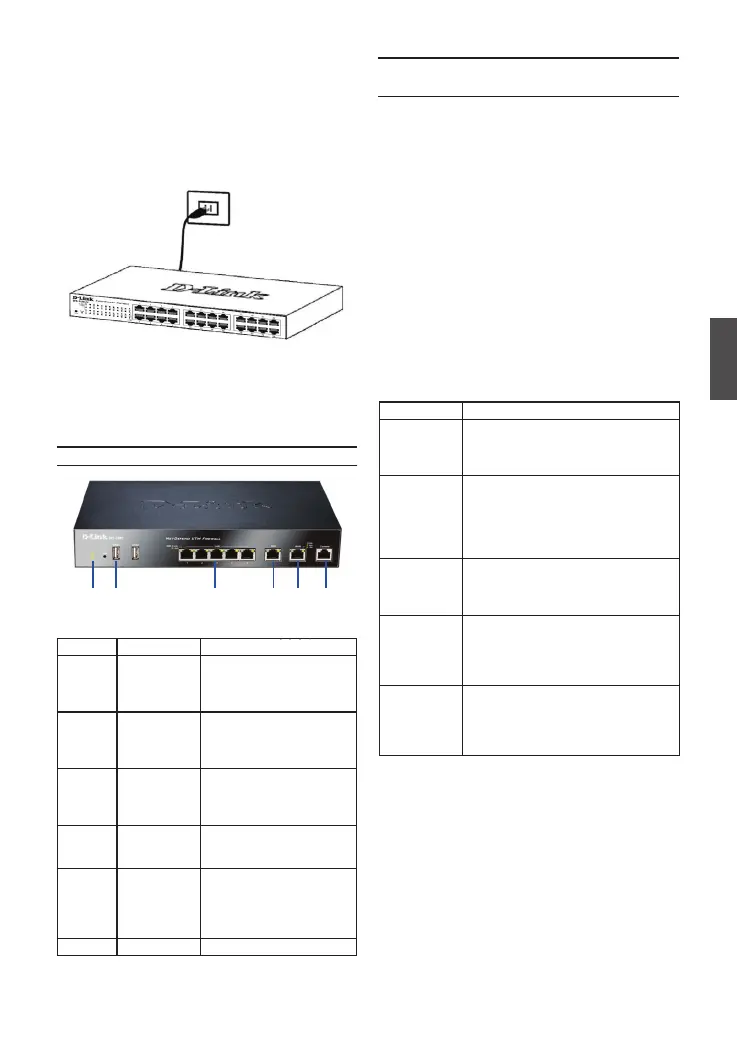

Figura 4. Panel frontal del DFL-260E/ 860E
Tabla 1. Descripción del panel frontal del
DFL-260E/ 860E
Nombre Estado - Descripción
Power Luz apagada: el dispositivo está
apagado.
Verde continuo: el dispositivo está
encendido.
System Luz apagada: el dispositivo está apagado
o está iniciándose.
Verde continuo: el sistema funciona
normalmente.
Verde parpadeante: error en el sistema
como,
WAN Luz apagada: no existe conexión.
Naranja/verde continuo: existe conexión.
A 1.000/100 Mbps
Naranja/verde parpadeante: el puerto
DMZ Luz apagada: no existe conexión.
Naranja/verde continuo: el puerto está
funcionando a 1.000/100 Mbps
Ámbar/verde parpadeante: el puerto
está enviando o recibiendo datos.
LAN 1-5 Luz apagada: no existe conexión.
Naranja/verde continuo: existe conexión
y está funcionando a 1.000/100 Mbps
Naranja/verde parpadeante: el puerto
está enviando o recibiendo datos.
Tabla 2. Descripciones del LED de estado del
dispositivo
BD EC
Enchufar el cable de
alimentación de CA
Los usuarios pueden conectar ahora el cable
de alimentación de CA a la parte posterior del
cortafuegos y a una toma eléctrica (preferible-
mente una con toma de tierra y protegida contra
sobretensiones).
Figura 3. Enchufar el DFL-260E / 860E en una toma
de corriente
A F
