DEUTSCH
Vorderseite - DFL-260E/860E
Produktübersicht
Element Merkmal Beschreibung
A Betriebs- und
System-LED
Betriebs- und Systemanzeige
B Gigabit
WAN-Port
Auto MDI/MDIX Port
bilden den Anschluss für
die Ethernet-Anzeige der
DFL-260E
C Gigabit
DMZ-Port
Auto MDI/MDIX-Port sind
Anschlüsse für systeminterne
Serverfarm-Zwecke
D Gigabit
LAN-Port
Zum Anschluss von Ethernet-
Geräten wie Computer,
Switches und Hubs
E Konsolenport Zum Zugriff auf CLI
(Command Line Interface/
Befehlszeilenschnittstelle)
über ein RJ45-DB9-Konso-
lenkabel.
F USB-Port Reserviert/Deaktiv.
Gerätestatus-LEDs und Ethernet-Port-LEDs
Die Geräte-LEDs zeigen Informationen über
den aktuellen Gerätestatus an. Wenn das Gerät
eingeschaltet ist, leuchten die LED-BETRIEB-
SANZEIGE und die SYSTEM-LED durchgehend
grün. Der Startvorgang dauert etwa eine Minute.
Diese Anleitung führt Sie durch den allgemeinen
Installationsprozess für Ihr neues D-Link-Sicher-
heitsgerät. Die Ethernet-LEDs zeigen den Status
für jeden Ethernet-Port an. In Tabelle 2 sind
Name, Farbe, Status und Beschreibung für jede
Geräte-LED aufgeführt.
Hinweis: Wenn Sie das Gerät ausschalten und
dann wieder einschalten, ist es ratsam, zwischen
dem Ausschalten und dem erneuten Einschalten
ein paar Sekunden zu warten.

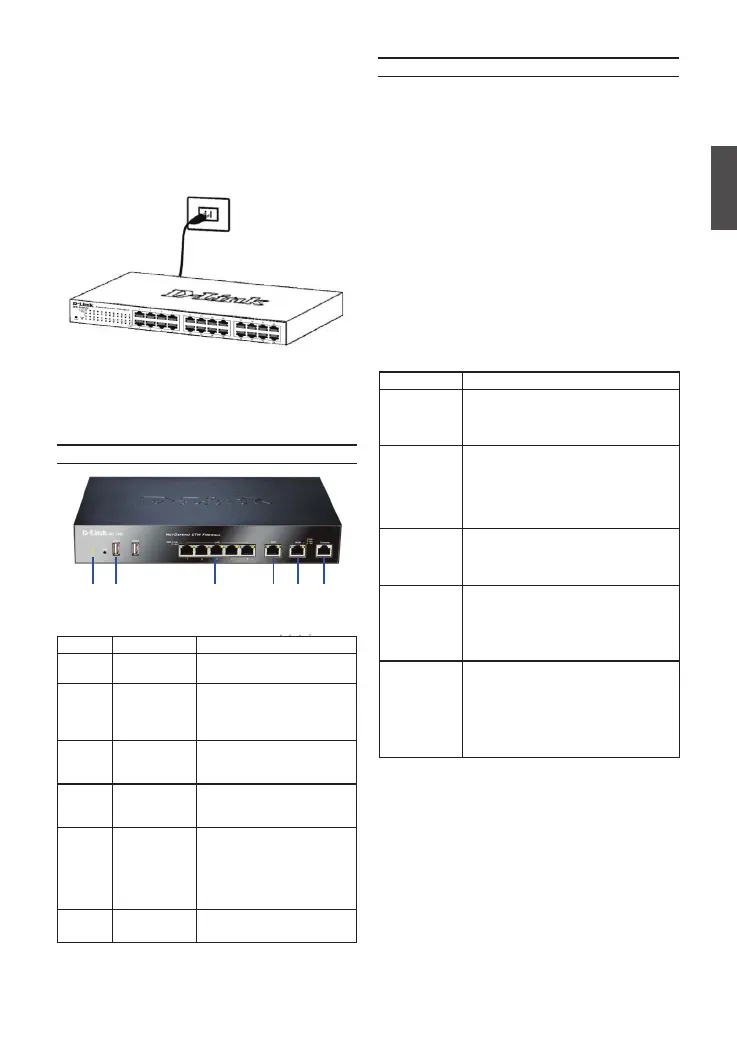

Abbildung 4. Vorderseite der DFL-260E/860E
Tabelle 1. Vorderseite der DFL-260E/860E
Name Status – Beschreibung
Strom/Betrieb LED leuchtet nicht - Das Gerät ist
ausgeschaltet.
Durchgehend grün – Gerät ist einge-
schaltet.
System LED leuchtet nicht - Das Gerät ist ausge-
schaltet oder durchläuft den Startvorgang.
Durchgehend grün – Normaler Betrieb-
szustand.
Grün blinkend - System ist defekt,
wie z. B. Firmware-Upgrade-Fehler.
WAN LED leuchtet nicht – Keine Verbindung.
Durchgehend gelb/grün – Verbindung
hergestellt. Bei 1000/100 Mbit/s
Gelb/grün blinkend – Port sendet oder
DMZ LED leuchtet nicht – Keine Verbindung.
Durchgehend gelb/grün - Port-Betrieb
mit 1000/100 Mbit/s
Gelb/grün blinkend – Port sendet oder
empfängt Daten.
LAN 1-5 LED leuchtet nicht – Keine Verbindung.
Durchgehend gelb/grün – Verbindung
hergestellt und Betrieb mit 1000/100
Mbit/s
Gelb/grün blinkend – Port sendet oder
empfängt Daten.
Tabelle 2. Beschreibungen der Status-LEDs des
Geräts
BD EC
Verwendung des
Wechselstromkabels
Mi dem Wechselstromkabel können Sie nun die
Firewall (Anschluss an der Rückseite) an die
Stromversorgung anschließen (vorzugsweise
an eine Steckdose, die geerdet und überspan-
nungsgeschützt ist).
Abbildung 3. Anschluss der DFL-260E / 860E an die
Stromversorgung
A F
