NEDERLANDS
83
1.7 HYDRAULISCHE AANSLUITINGEN
Installeer altijd een keerklep op de leiding vóór de ACTIVE DRIVER.
Voor de werking van de ACTIVE DRIVER maakt het niet uit of de klep op de inlaatzijde of op de
perszijde van de pomp wordt geïnstalleerd. De hydraulische aansluiting tussen de ACTIVE DRIVER en de
elektropomp mag geen aftakkingen hebben. De afmetingen van de leiding moeten geschikt zijn voor de
geïnstalleerde elektropomp.

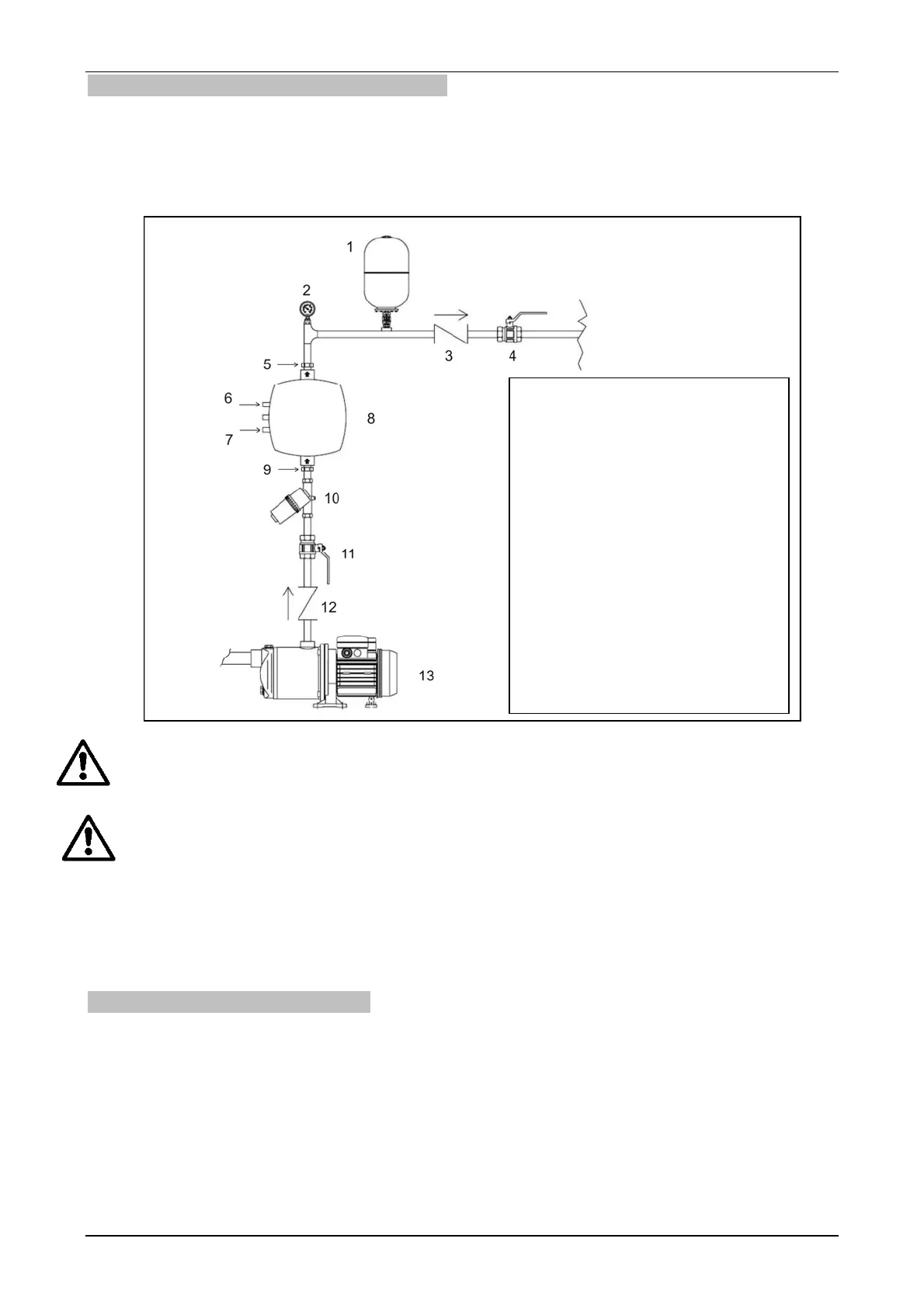

Afbeelding 4
De ACTIVE DRIVER werkt op constante druk. Om deze afstelling ten volle uit te buiten, moet het
hydraulische systeem dat in het circuit na het systeem komt correct gedimensioneerd zijn.
Systemen, die zijn uitgevoerd met te nauwe leidingen, leiden tot lastverliezen die de apparatuur niet kan
compenseren; het resultaat is dat de druk constant is op het systeem, maar niet op de gebruiker.
BEVRIEZINGSGEVAAR: let op waar u de ACTIVE DRIVER installeert! Tref de volgende
voorzorgsmaatregelen:
Als de ACTIVE DRIVER operatief is, is het absoluut noodzakelijk het apparaat afdoende tegen vorst te
beschermen en het altijd aangesloten te laten op de voeding. Als het apparaat van de voeding wordt
afgekoppeld, is de antivriesfunctie niet langer actief!
Als de ACTIVE DRIVER niet operatief is, is het noodzakelijk de voeding af te koppelen, het apparaat los
te maken van de leiding en al het in het binnenste achtergebleven water weg te laten stromen.
Het is niet voldoende om eenvoudigweg de druk van de leiding te halen, want in het binnenste van het
apparaat blijft altijd water achter!
1.8 ALGEMENE KENMERKEN
De ACTIVE DRIVER is een innovatief systeem voor pompen dat bij variabele stroming de druk constant
houdt door de pompsnelheid te regelen.
De ACTIVE DRIVER bestaat uit: een inverter, een druksensor en een stromingsensor.
De ACTIVE DRIVER is voorzien van 3 ingangen en 2 uitgangen.
Op Afbeelding 5 ziet u het aansluitschema van de uitgangen, klem J14.
Op Afbeelding 6 ziet u het aansluitschema voor 2 ACTIVE DRIVER apparaten voor uitwisselings- en
dialoogfunctie.
Op Afbeelding 7 ziet u het aansluitschema van de ingangsklemmen gebruiker J22.
AD
Onderdelen van het systeem
1 Expansievat
2 Manometer
3, 12 Terugslagklep
4, 11 Kogelafsluiter
5, 9 Verbindingsstuk met snelkoppeling
6 Aansluiting elektropomp
7 Lijnaansluiting
8 AD-systeem
10 Filter
13 Pomp
