Manuale d'installazione e d'uso
6
FWEC3
Advanced plus electr
onic controller
FC66002765

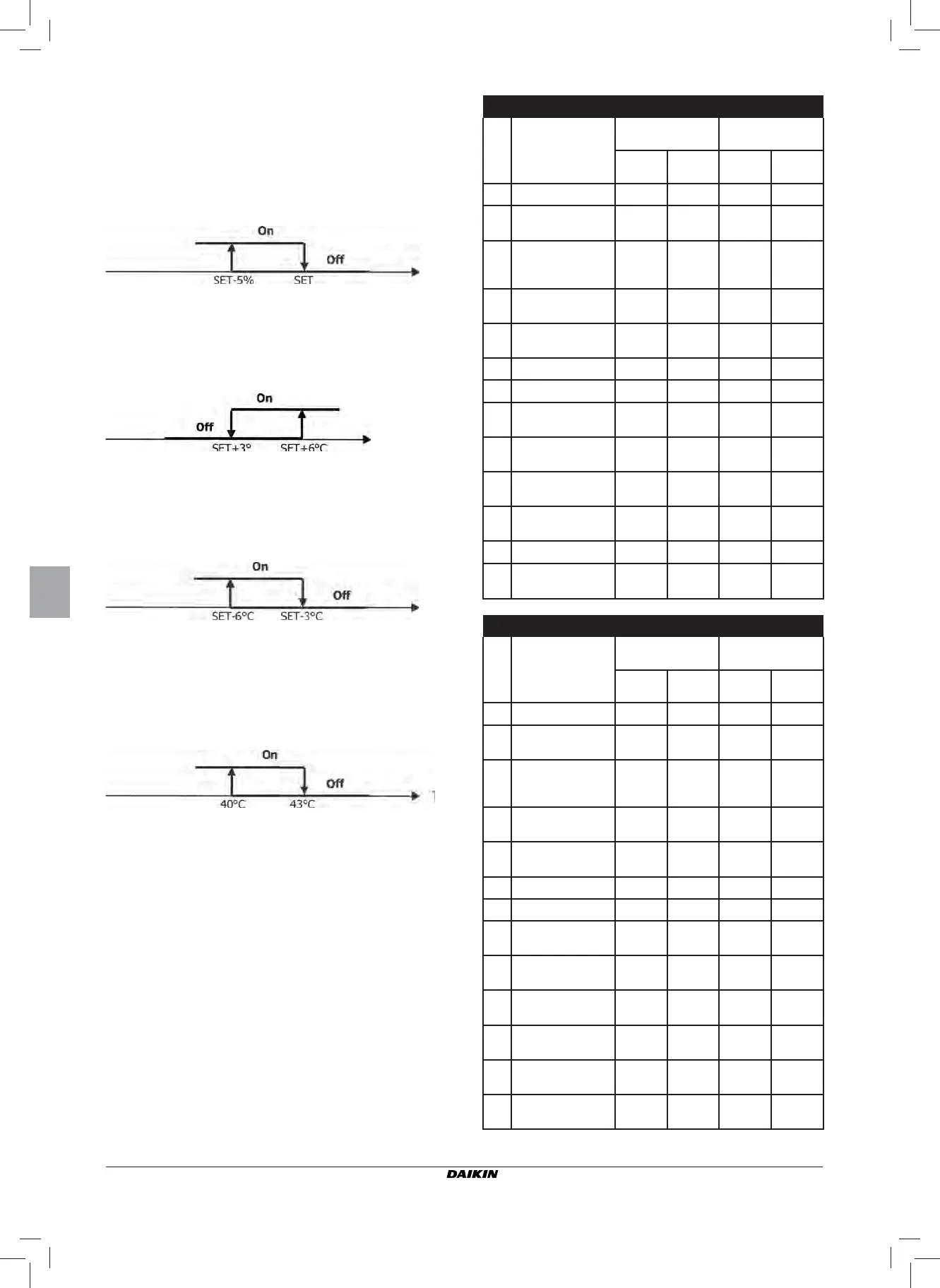

CONFIGURAZIONE DELLE USCITE DIGITALI
(PARAMETRI P09,P10,P11,P12)
P09,P11
= 8
Il contatto viene utilizzato per attivar
e/disattivare un qualunque
dispositivo esterno per la umidifi cazione dell'aria (solo in
modalità riscaldamento). La logica di attivazione/disattivazione
si basa sulla lettura dell'umidità ambiente e del SET impostato
con il parametro P13 e segue il diagramma riportato:
P09,P11
= 9
Lo stato del contatto segnala se la temperatura dell'aria è
eccessivamente alta rispetto al SET di temperatura impostato
(solo in modalità "estate"); la logica di attivazione/disattivazione
è quindi legata al valore del SET di temperatura secondo il
gradino seguente:
P09,P11
= 10
Lo stato del contatto segnala se la temperatura dell'aria
è eccessivamente bassa rispetto al SET di temperatura
impostato (solo in modalità "inver
no"); la logica di attivazione/
disattivazione è quindi legata al valore del SET di temperatura
secondo il gradino seguente:
P09,P11
= 11
L'uscita digitale non viene gestita dal comando; il contatto
rimane sempr
e aperto.
P09,P11
= 12
Lo stato del contatto segnala che la temperatura dell'acqua
è bassa. La logica di attivazione/disattivazione segue il
gradino:
Le due tabelle che seguono riportano nel dettaglio, per ciascuna
uscita digitale, il signifi cato del relativo contatto:
USCIT
A DIGITALE 1
P09
P10 = 0
(CONTATTO NA)
P10 = 1
(CONTATTO NC)
CONTATTO
APERTO
CONTATTO
CHIUSO
CONTATTO
APERTO
CONTATTO
CHIUSO
0
NESSUN UTILIZZO -- -- -- --
1
MODALITÀ
FUNZIONAMENTO
ESTATE INVERNO INVERNO ESTATE
2
UNITÀ IN
RAFFREDDAMENTO O
RISCALDAMENTO
NO SI SI NO
3
UNITÀ IN
RAFFREDDAMENTO
NO SI SI NO
4
UNITÀ IN
RISCALDAMENTO
NO SI SI NO
5
STATO COMANDO OFF ON ON OFF
6
PRESENZA DI ALLARME NO SI SI NO
7
CHIAMATA DEUMIDIFICA
ESTERNA
NO SI SI NO
8
CHIAMATA UMIDIFICA
ESTERNA
NO SI SI NO
9
ALTA TEMPERATURA
AMBIENTE
NO SI SI NO
10
BASSA TEMPERATURA
AMBIENTE
NO SI SI NO
11
NESSUN UTILIZZO -- -- -- --
12
BASSA TEMPERATURA
ACQUA
SI NO NO SI
USCIT
A DIGITALE 2
P11
P12 = 0
(CONT
ATTO NA)
P12 = 1
(CONTATTO NC)
CONTATTO
APERTO
CONTATTO
CHIUSO
CONTATTO
APERTO
CONTATTO
CHIUSO
0
-- -- -- --
1
MODALITÀ
FUNZIONAMENTO
ESTATE INVERNO INVERNO ESTATE
2
UNITÀ IN
RAFFREDDAMENTO O
RISCALDAMENTO
NO SI SI NO
3
UNITÀ IN
RAFFREDDAMENTO
NO SI SI NO
4
UNITÀ IN
RISCALDAMENTO
NO SI SI NO
5
STATO COMANDO OFF ON ON OFF
6
PRESENZA DI ALLARME NO SI SI NO
7
CHIAMATA DEUMIDIFICA
ESTERNA
NO SI SI NO
8
CHIAMATA UMIDIFICA
ESTERNA
NO SI SI NO
9
ALTA TEMPERATURA
AMBIENTE
NO SI SI NO
10
BASSA TEMPERATURA
AMBIENTE
NO SI SI NO
11
CONSENSO ACQUA PER
RAFFREDDAMENTO
SI NO NO SI
12
CONSENSO ACQUA PER
RISCALDAMENTO
SI NO NO SI
Umidità aria
T
emperatura aria
T
emperatura aria
T
emperatura acqua
