Руководство по установке и эксплуатации
14
FWEC3
Advanced plus electr
onic controller
FC66002765
MODBUS
Реализованный в панели управления протоколом является
Modbus RTU (9600, N, 8, 2) на RS485
РЕАЛИЗОВАННЫЕ ФУН ЦИИ
■
0x03 : Read Holding Registers
■
0x04 : Read Input Registers
■
0x10 : Write Multiple registers
РЕАЛИЗОВАННЫЕ ИС ЛЮЧЕНИЯ
Exception Code 02: Invalidate data address
СПИСО ОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ
АДРЕС
РЕГИСТР ТИП U.O.M.
0 Состояние R -
1 Скорость R -
2 Температура воздуха R [°C/10]
3 Влажность R %
4 Температура воды R [°C/10]
5 P00: онфигурация R -
6 P05: онфигурация DIN R -
7 T. действующего Setpoint R [°C/10]
8 T. Setpoint пользователя R [°C/10]
9 Версия Ж R -
10 P09: онфигурация DOUT1 R
11 P10: Логика DOUT1 R
12 P11: онфигурация DOUT2 R
13 P12: Логика DOUT2 R
14 P14: онфигурация AOUT1/2 R
15 Аналоговый выход 1 R [%]
16 Аналоговый выход 2 R [%]
50 Цифровой 1 R/W -
51 Интервал времени R/W -
52 Setpoint – Охлаждение R/W [°C/10]
53 Setpoint – Отопление R/W [°C/10]
54 Минимальный Setpoint –
Охлажд.
R/W [°C/10]
55 Максимальный Setpoint –
Охлажд.
R/W [°C/10]
56 Минимальный Setpoint –
Отопл.
R/W [°C/10]
57 Максимальный Setpoint –
Отопл.
R/W [°C/10]
58 Скорость R/W -
59 оррекция Economy R/W [°C/10]
60 Режим модулирующая
вентиляция
R/W -

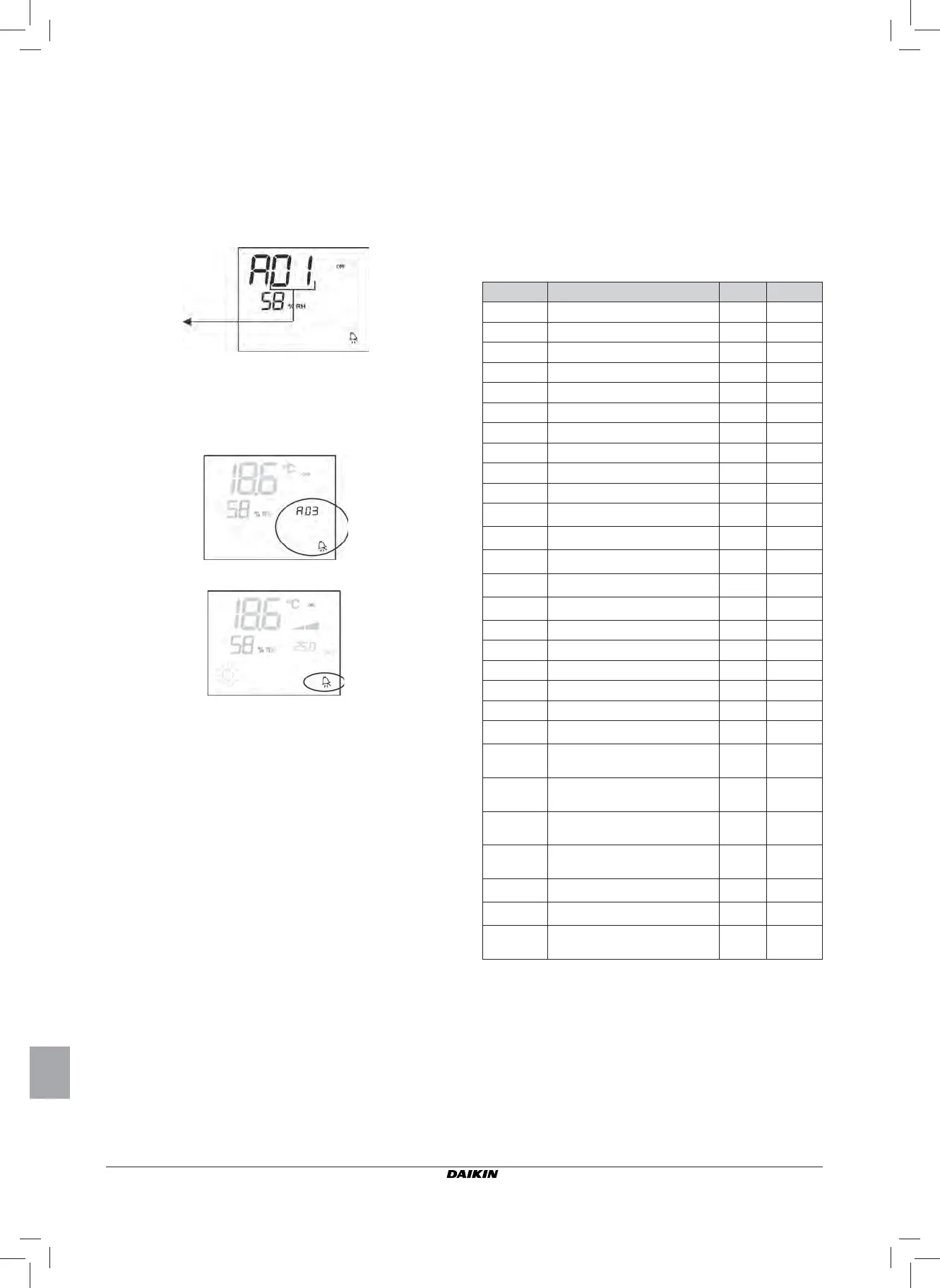

АВАРИЙНЫЕ СИГНАЛЫ
Панель управления контролирует два вида аварийных
сигналов:
■
Сложные Аварийные сигналы: приводят к вынужденному
выключению термостата
■
Простые Аварийные сигналы: они не приводят к вынужденному
выключению термостата, но подавляют имеющиеся
критические функциональности
СЛОЖНЫЕ АВАРИЙНЫЕ СИГНАЛЫ
■
од
A01 =
ошибка внешнего датчика температуры воздуха
(если термостат расположен внутри терминала)
■
од
A02 =
ошибка внутреннего датчика температуры воздуха
(если термостат располагается на стене и не подсоединён
внешний датчик температуры воздуха)
ПРОСТЫЕ АВАРИЙНЫЕ СИГНАЛЫ
ТЕРМОСТАТ
OFF
ТЕРМОСТАТ
ON
■
од
A03 =
ошибка датчика температуры воды
■
од
A04 =
ошибка внешнего датчика влажности (только если
установлен выносной датчик температуры)
■
од
A05 =
ошибка внутреннего датчика влажности
ПРИМЕЧАНИЕ: код аварийного сигнала выводится только при
выключенном термостате.
о
д аварийного
сигнала
