Manual de instalação e de uso
6
FWEC3
Advanced plus electr
onic controller
FC66002765
SAÍDA DIGIT
AL 1
P09
P10 = 0 (CONTACTO NA) P10 = 1 (CONTACTO NF)
CONTACTO
ABERTO
CONTACTO
FECHADO
CONTACTO
ABERTO
CONTACTO
FECHADO
0
SEM USO -- -- -- --
1
MODALIDADE DE
FUNCIONAMENTO
VERÃO INVERNO INVERNO VERÃO
2
UNIDADE EM
REFRIGERAÇÃO OU
AQUECIMENTO
NÃO SIM SIM NÃO
3
UNIDADE EM
REFRIGERAÇÃO
NÃO SIM SIM NÃO
4
UNIDADE EM
AQUECIMENTO
NÃO SIM SIM NÃO
5
ESTADO DO COMANDO OFF ON ON OFF
6
PRESENÇA DE ALARME NÃO SIM SIM NÃO
7
SOLICITAÇÃO
DESUMIDIFICAÇÃO
EXTERNA
NÃO SIM SIM NÃO
8
SOLICITAÇÃO
HUMIDIFICAÇÃO
EXTERNA
NÃO SIM SIM NÃO
9
TEMPERATURA
AMBIENTE ALTA
NÃO SIM SIM NÃO
10
TEMPERATURA
AMBIENTE BAIXA
NÃO SIM SIM NÃO
11
SEM USO -- -- -- --
12
TEMPERATURA ÁGUA
BAIXA
SIM NÃO NÃO SIM
SAÍDA DIGIT
AL 2
P11
P12 = 0 (CONT
ACTO NA) P12 = 1 (CONTACTO NF)
CONTACTO
ABERTO
CONTACTO
FECHADO
CONTACTO
ABERTO
CONTACTO
FECHADO
0
-- -- -- --
1
MODALIDADE DE
FUNCIONAMENTO
VERÃO INVERNO INVERNO VERÃO
2
UNIDADE EM
REFRIGERAÇÃO OU
AQUECIMENTO
NÃO SIM SIM NÃO
3
UNIDADE EM
REFRIGERAÇÃO
NÃO SIM SIM NÃO
4
UNIDADE EM
AQUECIMENTO
NÃO SIM SIM NÃO
5
ESTADO DO COMANDO OFF ON ON OFF
6
PRESENÇA DE ALARME NÃO SIM SIM NÃO
7
SOLICITAÇÃO
DESUMIDIFICAÇÃO
EXTERNA
NÃO SIM SIM NÃO
8
SOLICITAÇÃO
HUMIDIFICAÇÃO
EXTERNA
NÃO SIM SIM NÃO
9
TEMPERATURA
AMBIENTE ALTA
NÃO SIM SIM NÃO
10
TEMPERATURA
AMBIENTE BAIXA
NÃO SIM SIM NÃO
11
PERMISSÃO ÁGUA
PARA REFRIGERAÇÃO
SIM NÃO NÃO SIM
12
PERMISSÃO ÁGUA
PARA AQUECIMENTO
SIM NÃO NÃO SIM

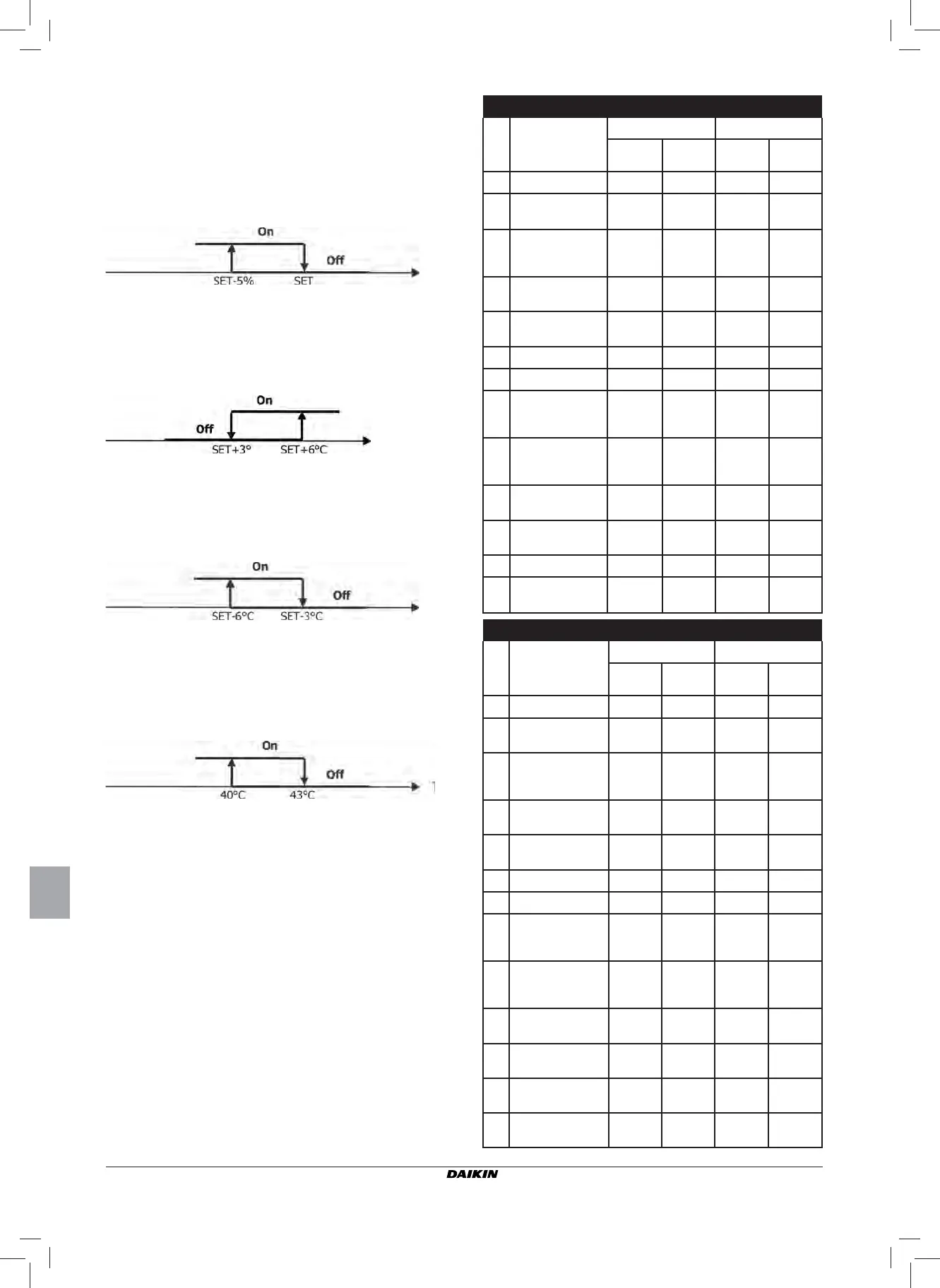

CONFIGURAÇÃO DAS SAÍDAS DIGITAIS
(PARÂMETROS P09,P10,P11,P12)
P09,P11
= 8
O contacto é usado para activar/desactivar um dispositivo
exter
no qualquer para a humidifi cação do ar (só na modalidade
refrigeração). A lógica de activação/desactivação baseia-se
na leitura da humidade ambiente e do AJUSTE defi nido com
o parâmetro P13 e segue o diagrama abaixo:
P09,P11
= 9
O estado do contacto sinaliza se a temperatura do ar está muito
alta em relação ao AJUSTE de temperatura defi nido (somente
na modalidade “verão”); a lógica de activação/desactivação
está, então, ligada ao valor de AJUSTE de temperatura, de
acordo com o grau seguinte:
P09,P11
= 10
O estado do contacto sinaliza se a temperatura do ar está
muito baixa em r
elação ao AJUSTE de temperatura defi nido
(somente na modalidade “inverno”); a lógica de activação/
desactivação está, então, ligada ao valor de AJUSTE de
temperatura, de acordo com o grau seguinte:
P09,P11
= 11
A saída digital não é gerida pelo comando; o contacto per
-
manece sempre aberto.
P09,P11
= 12
O estado do contacto sinaliza que a temperatura da água está
baixa. A lógica de activação/desactivação segue o grau:
As duas tabelas a seguir apr
esentam detalhadamente, para
cada saída digital, o signifi cado do respectivo contacto:
