Manual de instalação e de uso
14
FWEC3
Advanced plus electr
onic controller
FC66002765
MODBUS
O pr
otocolo implementado no comando é o Modbus RTU
(9600, N, 8, 2) em RS485
FUNÇÕES IMPLEMENTADAS
0x03 : Registros Espera Leitura
0x04 : Registros Entrada Leitura
0x10 : Registros Múltiplos Escrita
EXCEPÇÕES IMPLEMENTADAS
Código de Excepção 02: Endereço de dados inválido
LISTA PARÂMETROS DE SUPERVISÃO
ENDEREÇO
REGISTRO TIPO U.O.M.
0
Estados
R-
1
V
elocidade
R-
2
Temperatura do ar
R [°C/10]
3
Humidade
R%
4
Temperatura da água
R [°C/10]
5
P00: Con guração
R-
6
P05: Con g.DIN
R-
7
T. valor de ajuste activo
R [°C/10]
8
T. valor de ajuste utilizador
R [°C/10]
9
Versão LCD
R-
10
P09: Con g.DOUT1
R
11
P10: Lógica DOUT1
R
12
P11: Con g.DOUT2
R
13
P12: Lógica DOUT2
R
14
P14: Con g.AOUT1/2
R
15
Saída analógica 1
R [%]
16
Saída analógica 2
R [%]
50
Digitais 1
R/W -
51
Faixas horárias
R/W -
52
Valor de ajuste - Refrigeração
R/W [°C/10]
53
Valor de ajuste - Aquecimento
R/W [°C/10]
54
Valor de ajuste mínimo –
Refrig.
R/W [°C/10]
55
Valor de ajuste máx. - Refrig.
R/W [°C/10]
56
Valor de ajuste mínimo -
Aquec.
R/W [°C/10]
57
Valor de ajuste máx. -
Aquec.
R/W [°C/10]
58
Velocidade
R/W -
59
Correcção Economy
R/W [°C/10]
60
Modo ventilação modulante
R/W -

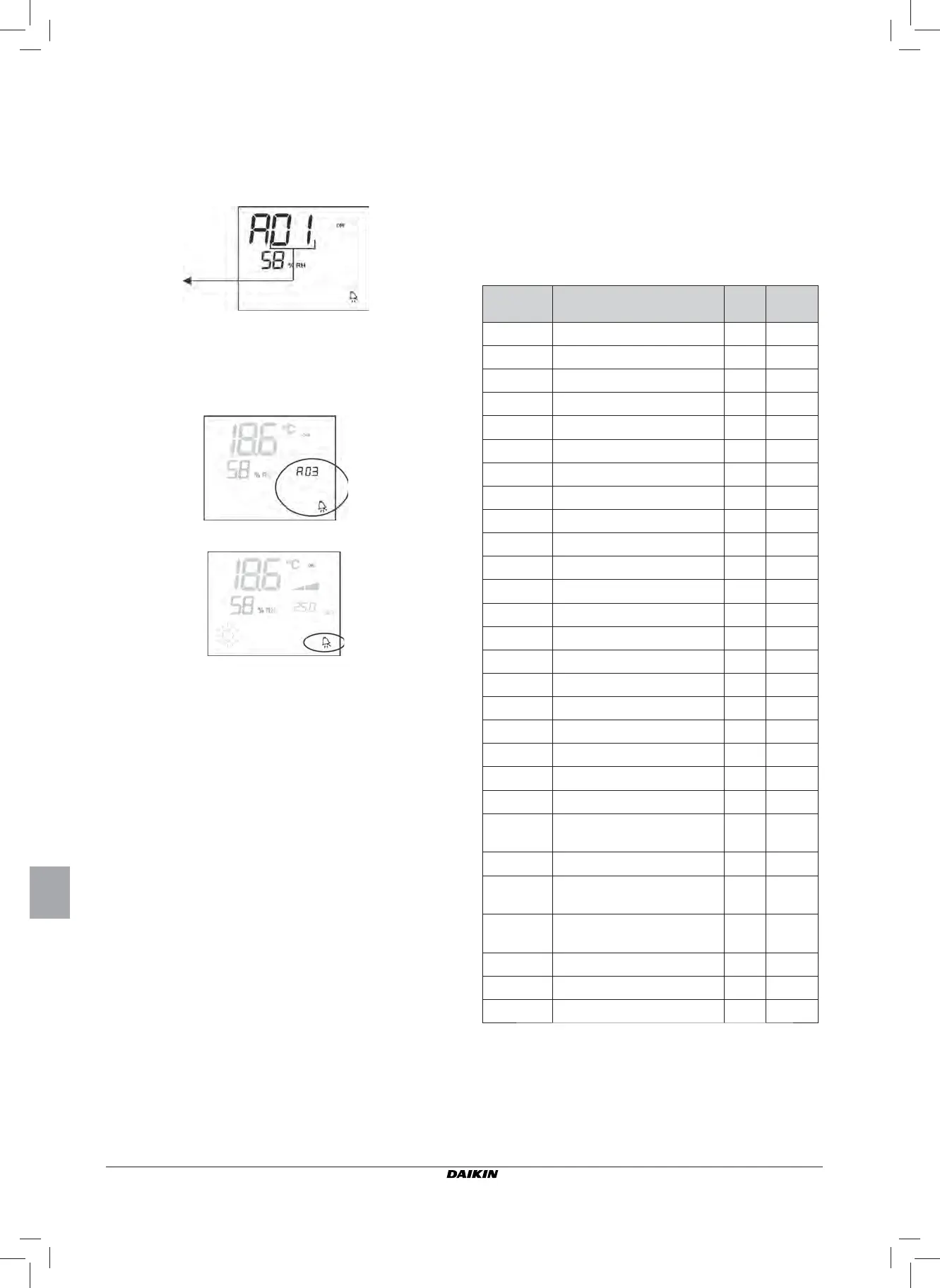

ALARMES
O comando ger
e dois tipos de alarmes:
Alarmes Graves: causam o desligamento forçado do
termostato
Alarmes Não Graves: não forçam o desligamento do
termostato, mas inibem eventuais funções críticas
ALARMES GRAVES
Cód. A01 = err
o na sonda externa de temperatura do ar (se
termostato instalado na máquina)
Cód. A02 = erro na sonda interna de temperatura do ar
(se termostato instalado na parede e sonda externa de
temperatura do ar desconectada)
ALARMES NÃO GRAVES
TERMOST
ATO OFF
TERMOST
ATO ON
Cód. A03 = err
o na sonda de temperatura da água
Cód. A04 = erro sonda humidade externa (somente se
sonda de temperatura remota instalada)
Cód. A05 = erro sonda humidade interna
Nota: a indicação do código de alarme é mostrada somente
com termostato desligado
código do alarme
