Manuale d'installazione e d'uso
8
FWEC3
Advanced plus electr
onic controller
FC66002765

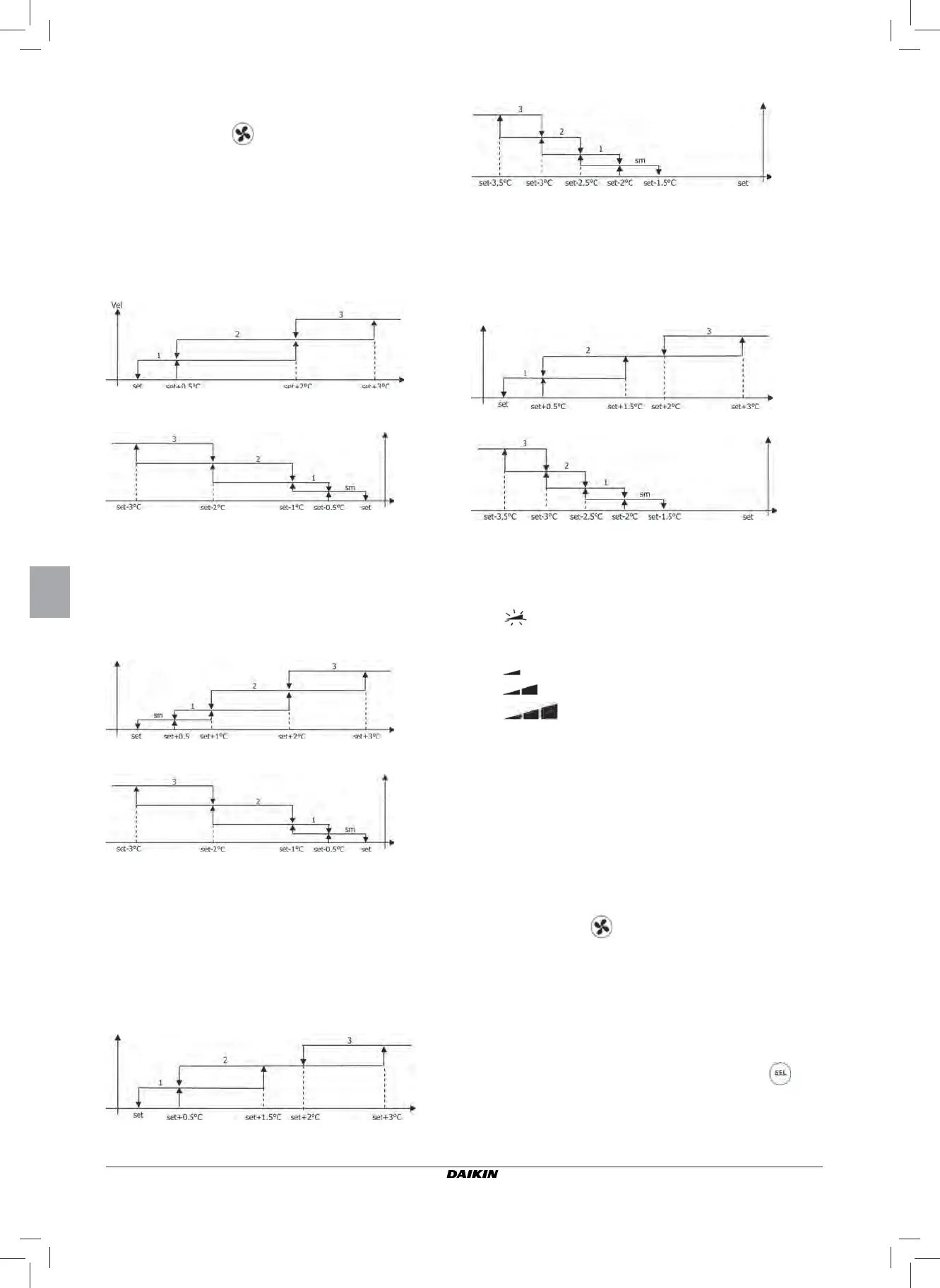

VENTILAZIONE A GRADINI
Selezione V
elocità funzionamento
Utilizzando il tasto Fan
è possibile sceglier
e fra le seguenti
velocità:
■
AUT
O
V
el. automatica: in funzione della temperatura
impostata e quella dell'aria ambiente
CON CONFIGURAZIONI A 3 VELOCITA' E VALVOLA/E ON/
OFF (O ASSENTE/I):
1 = velocità minima
2 = velocità media
3 = velocità massima
CON CONFIGURAZIONI A 4 VELOCITA' E VALVOLA/E ON/
OFF (O ASSENTE/I):
sm = velocità superminima
1 = velocità minima
2 = velocità media
3 = velocità massima
N.B.: nelle confi gurazioni con 4 velocità e valvola, la
ventilazione in riscaldamento viene ritardata di
0.5°C per consentire una prima fase di convezione
naturale
CON CONFIGURAZIONI A 3 VELOCITA' E VALVOLA/E
MODULANTE/I:
1 = velocità minima
2 = velocità media
3 = velocità massima
CON CONFIGURAZIONI A 4 VELOCITA' E VALVOLA/E
MODULANTE/I):
sm = velocità superminima
1 = velocità minima
2 = velocità media
3 = velocità massima
■ Vel. disattivata: selezionabile solo in riscaldamento e con
confi gurazioni a 4 velocità, fa funzionare il terminale in sola
convezione naturale
■
V
el. superminima: selezionabile solo con con-
fi gurazioni a 4 velocità, utilizza come velocità
fi ssa la superminima
■ Vel. minima
■
V
el. media
■
V
el. massima
N.B.: nel caso di velocità fi ssa la logica di attivazione
del ventilatore sarà pari a quella della logica auto-
matica
VENTILAZIONE MODULANTE
La logica di gestione della ventilazione modulante prevede,
come per la ventilazione a gradini, due possibili modalità di
funzionamento:
- funzionamento automatico
- funzionamento a velocità fi ssa
La selezione della modalità di funzionamento avviene con la
pressione del tasto
mediante il quale si commuta alter
na-
tivamente tra il funzionamento automatico (compare la scritta
AUTO) e la visualizzazione a display del valore percentuale
della velocità fi ssa (lampeggiante al posto del valore del SET
di temperatura). Durante tale modalità di visualizzazione
(lampeggia anche la scritta "FAN" sotto il valore della tem-
peratura dell'aria ambiente) è possibile modifi care il valore
della percentuale di velocità con i tasti UP e DOWN (con i
limiti eventualmente impostati dal costruttore) e confermare
il funzionamento a velocità fi ssa premendo il tasto
RAFFREDDAMENTO
T
emperatura
ambiente
RISCALDAMENTO
T
emperatura
ambiente
Vel
T
emperatura
ambiente
Vel
RAFFREDDAMENTO
Temperatura
ambiente
RAFFREDDAMENTO
Vel
Ve
l
Temperatura
ambiente
RISCALDAMENTO
Temperatura
ambiente
RISCALDAMENTO
Ve
l
T
emperatura
ambiente
RAFFREDDAMENTO
Ve
l
RISCALDAMENTO
Temperatura
ambiente
Vel
