ELEKTRONIKUS KÁRTY
A (6. ábra)
ahol
Vc Szelep
Vh Meleg szelep/ Fűtőelem
V0 Szuperminimum seb.
V1 Minimum seb.
V2 Közepes seb.
V3 Maximum seb.
N Semleges
L Fázis
PE Földelés
A-B-GND RS 485
SU Kihelyezett nedvességmérő szonda
SW Vízszonda
SA Távoli levegő szonda
101 Kimenet 0-10V 1
COM Kimenetek közös pontja 0-10V
102 Kimenet 0-10V 2
DO2 2. digitális kimenet
DO1 1. digitális kimenet
CO12 Digitális kimenetek közös pontja
DI1 1.dig. bemenet
CI12 Közös DI1-2
DI2 2.dig. bemene
MEGJ.:
■
A teljesítmény-csatlakozásokhoz 1 mm
2
keresztmetszetű
kábelt használjon
■
A digitális bemenetekhez AWG 24 típusú kábelt ha-
sználjon
■ Szondák és RS485 hosszabbításokhoz AWG 24 típusú,
árnyékolt kábelt használjon
AUT

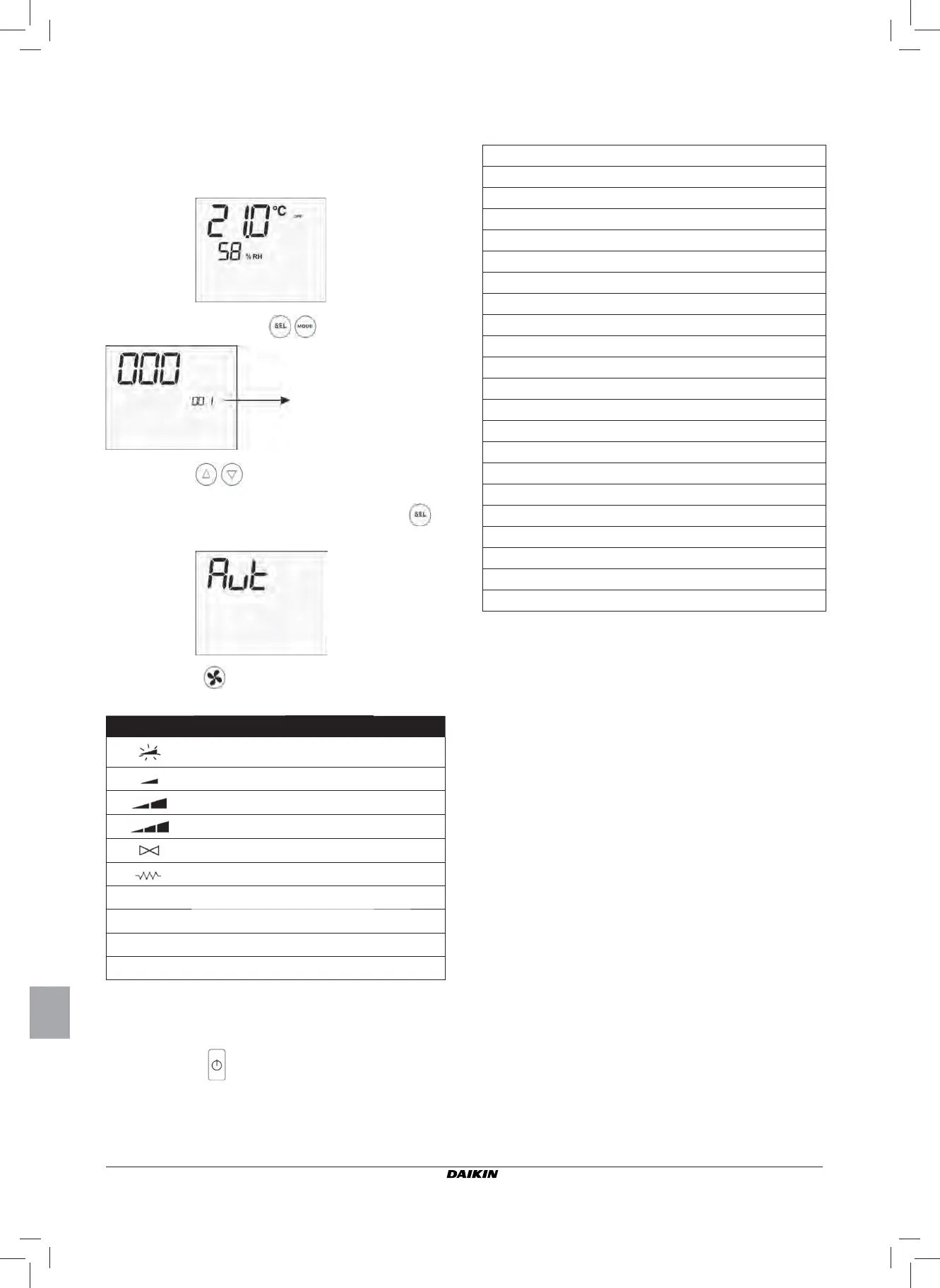

ODIAGNÓZIS ELJÁRÁS
Ez az eljárás lehetővé teszi az egyes vezérlő-kimenetek helyes
működésének vizsgálatát.
Ezen eljárás végrehajtásához kövesse az alábbiakban
feltüntetett előírásokat.
- Állítsa
az Off módba a termosztátot
■ Nyomja be egyidejűleg a
billentyűket
■
Használja a
billentyuket a display értékének mó-
dosításához addig, amíg az autodiagnózishoz szükséges
jelszó (030) értékét el nem éri, majd nyomja be a . A
következo képernyo jelenik meg:
■ Nyomja be a
billentyűt a termosztát különféle kime-
neteinek egymás utáni bekapcsolásához.
Jel
Működés Szorítók
Szuperminimum seb.
N-V0
Minimum sebesség
N-V1
Közepes sebesség
N-V2
Maximum sebesség
N-V3
Szelep
N-Vc
Fűtőelem / Második szelep
N-Vh
CO1
1. digitális kimenet
C012-C01
CO2
2. digitális kimenet
C012-C02
AO1
1. analóg kimenet = 10V
COM-101
AO2
2. analóg kimenet = 10V
COM-102
Egyenként meg lehet vizsgálni az elektronikus ellenőrzés
kimeneteit, megfigyelve a vonatkozó komponenseket (szelep,
ventillátor
..) vagy leellenőrizve egy 230 V-os feszültség jelenlétét
a megfelelő szorítóknál.
■ Nyomja be a
billentyut az autodiagnózis eljárásól
való kilépéshez (Néhány perc eltelte után a termosztát
egyébként automatikusan kilép).
1. szint: jelszó bevezetése
