Руководство по установке и эксплуатации
7
FWEC3
Advanced plus electr
onic controller
FC66002765
4

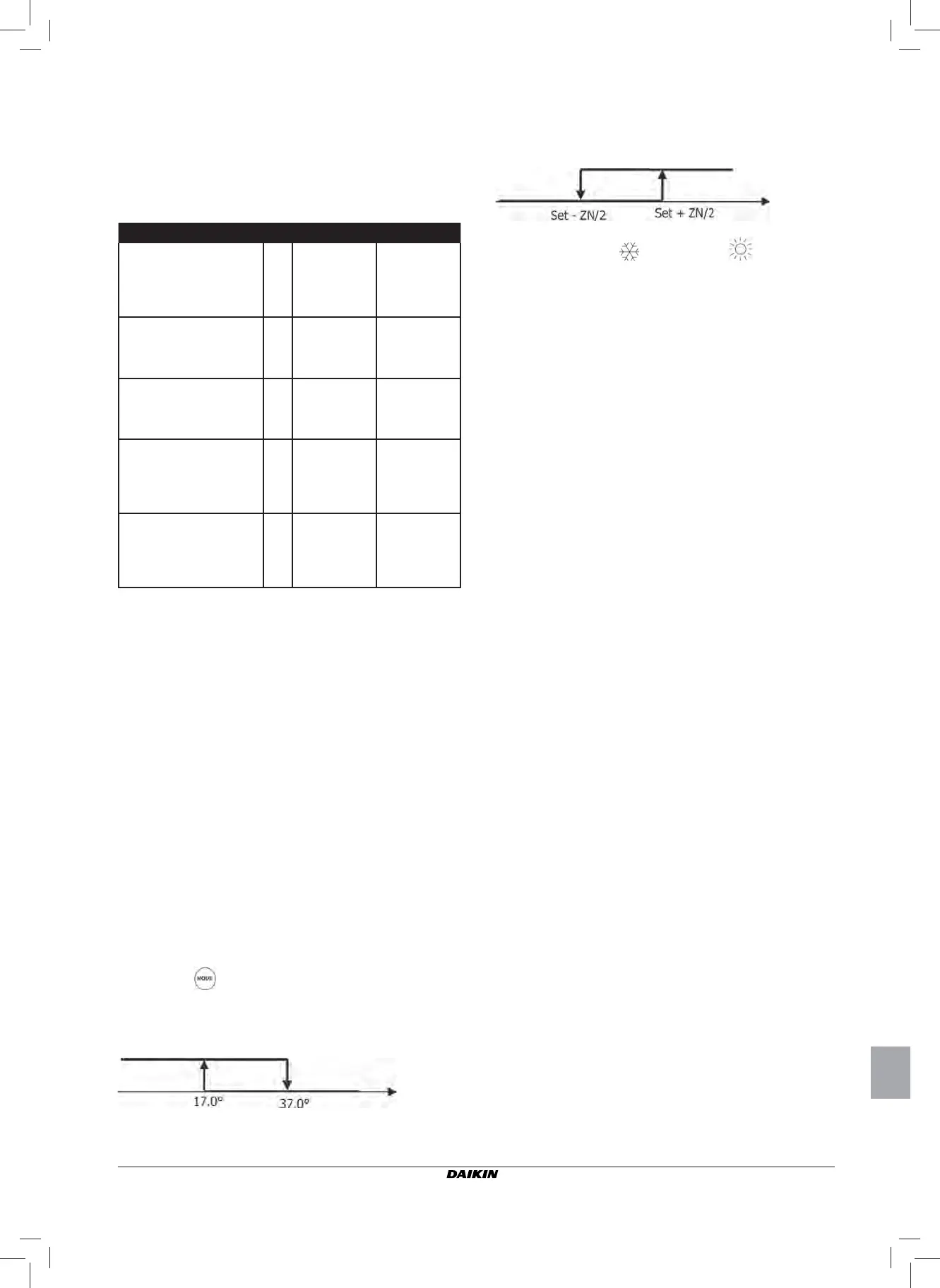

в зависимости от температуры воздуха
Где
:
■
Set
это температура, установленная при помощи стрелок
■
ZN
это нейтральная зона (параметр
P03)
Режим работы термостата указывается на дисплейе при помощи
условных обозначений
(охлаждение) и (отопление).
ВЕНТИЛЯЦИЯ
ОБЩИЕ ПОЛОЖЕНИЯ
Модуль управления может управлять работой двух типов
вентиляторов:
- Ступенчатые вентиляторы, с фиксированным количеством
выбираемых скоростей (3 или 4);
- модулиремыми вентиляторами, скорость которых изменяется
от 0% до 100%
Очевидно, что применение одного или другого метода управления
связано с типом вентилятора (модулиремым или не модулиремым),
установленным на борту машины; требуемый метод управления
выбирается с панели в зависимости от установленного значения
параметра конфигурации P14. В свою очередь, ступенчатая
регулировка следует двум различным логикам в зависимости
от типа клапана/ов (
ON/OFF
или модулирующий); данная
информация, так же как и тип смонтированного вентилятора
определяется панелью управления на основании значения,
которое принимает параметр конфигурации P14. Из этого
следует, что установка параметра конфигурации P14 должно
осуществляться с особым вниманием, чтобы гарантировать
правильную работу установки.
Примечание: При наличии модулируемого вентилятора, с
целью выполнения правильной регулировки,
панель управления также учитывает количество
скоростей, указанных посредством значения,
присваемого параметру конфигурации P00. Даже
если говорить о «количестве скоростей» при
наличии модулиремых вентиляторов может
показаться противоречивым, данная информация
является важной для указания системе управления
может ли данный прибор работать в режиме
тепловой естественной конвекции или нет. В
зависимости от данной информации модулирующая
регулировка вентилятора следует различным
логикам.
Логики автоматической регулировки, которыми управляет
панель управления (и подробно описанные ниже) являются
следующими:
- ступенчатая вентиляция с использованием клапана
ON/OFF
(или без клапана) с 3-мя скоростями, в режиме охлаждения
и отопления (зеркальная логика);
- ступенчатая вентиляция с использованием клапана
ON/
OFF
(или без клапана) с 4-мя скоростями, в летнем и зимнем
режиме работы (зеркальная логика);
- ступенчатая вентиляция с использованием модулирующего
клапана с 3-мя скоростями, в летнем и зимнем режиме работы
(зеркальная логика);
- ступенчатая вентиляция с использованием модулирующего
клапана с 4-мя скоростями, в летнем и зимнем режиме работы
(логика не является зеркальной);
- моделирующая регулировка вентиляции с использованием
клапана
ON/OFF
, в летнем и зимнем режиме работы
(зеркальная логика);
- моделирующая регулировка вентиляции при наличии
модулирующего клапана
ОНФИГУРАЦИЯ АНАЛОГОВЫХ ВЫХОДОВ
0-10В (ПАРАМЕТР P14)
Приведенная ниже таблица является справочным пособием
для правильной установки параметра P14 на основании типа
клапана/ов и вентилятора, которыми комплектуется установка.
Для каждого типа установки указывается значение, которое
должно присваивается параметру P14 и соответствующий режим
эксплуатации двух аналоговых выходов.
ТИП УСТАНОВКИ P14 AOUT1 AOUT2
2-Х ИЛИ 4-Х ТРУБНАЯ
УСТАНОВКА С ОДНИМ ИЛИ
НЕСКОЛЬКИМИ КЛАПАНАМИ
ON/OFF И ФИКСИРОВАННОЙ
СКОРОСТЬЮ ВЕНТИЛЯТОРА
0
НЕ
ИСПОЛЬЗУЕТСЯ
НЕ
ИСПОЛЬЗУЕТСЯ
2-Х ТРУБНАЯ УСТАНОВКА С
МОДУЛИРУЮЩИМ КЛАПАНОМ
И ФИКСИРОВАННОЙ
СКОРОСТЬЮ ВЕНТИЛЯТОРА
1
МОДУЛЯЦИЯ
КЛАПАНА
--
2-Х ТРУБНАЯ УСТАНОВКА С
МОДУЛИРУЮЩИМ КЛАПАНОМ
И ИЗМЕНЕНИЕМ СКОРОСТИ
ВЕНТИЛЯТОРА
2
МОДУЛЯЦИЯ
КЛАПАНА
МОДУЛЯЦИЯ
СКОРОСТИ
ВЕНТИЛЯТОРА
4-Х ТРУБНАЯ УСТАНОВКА
С МОДУЛИРУЮЩИМИ
КЛАПАНАМИ (НЕ
РАЗРЕШАЕТСЯ МОДУЛЯЦИЯ
СКОРОСТИ ВЕНТИЛЯТОРА)
3
МОДУЛЯЦИЯ
КЛАПАНА
ХОЛОДНОЙ
ВОДЫ
МОДУЛЯЦИЯ
КЛАПАНА
ГОРЯЧЕЙ ВОДЫ
2-Х ИЛИ 4-Х ТРУБНАЯ
УСТАНОВКА С ОДНИМ ИЛИ
НЕСКОЛЬКИМИ КЛАПАНАМИ
ON/OFF И ИЗМЕНЕНИЕМ
СКОРОСТИ ВЕНТИЛЯТОРА
4--
МОДУЛЯЦИЯ
СКОРОСТИ
ВЕНТИЛЯТОРА
ПОСЛЕДОВАТЕЛЬНАЯ ОММУНИ АЦИЯ
Присоединение к коммуникационной сети RS485.
оммуникационная сеть, типа Bus, состоит из простого
экранированного кабеля с 2-мя проводниками, присоединённого
непосредственно к последовательному порту RS485 панелей
(контакты A, B и GND).
для реализации сети использовать кабель AWG 24 (диам. 0,511 мм)
оммуникационная сеть должна иметь следующую общую
структуру (рисунок 4):
В случае работы с "Master-Slave" решением системы необходимо
установить конечное сопротивление на обоих панелях на крайних
точках сети.
ПРИМЕЧАНИЕ: (1) соблюдать полярность соединения:
правильная полярность указана при помощи
условных обозначений A(-) и B(+)
(2) избегать массовых колец (экранирование
«на землю» только с одного конца)
ЛОГИ И
ПЕРЕ ЛЮЧЕНИЕ РЕЖИМА ОХЛАЖДЕНИЯ/ОТОПЛЕНИЯ
Имеются 4 различные логики выбора режима функционирования
термостата, определённые на основании конфигурации,
установленной на панели управления (параметры P00):
1
Местное: выбор производится пользователем при нажатии
на кнопку
2
Расстояние: в зависимости от состояния Цифрового входа DI1
(логика контакта: смотрите параметры конфигурации платы)
3
в зависимости от температуры воды
ПРИМЕЧАНИЕ: при наличии аварийного сигнала датчика воды,
контроль переключается на Локальный режим.
лето
зима
Т
емпература
воздуха
лето
зима
Т
емпература воды
