Manuel d'installation et d'utilisation
6
FWEC3
Advanced plus electr
onic controller
FC66002765
SOR
TIE NUMÉRIQUE 1
P09
P10 = 0 (CONTACT NO) P10 = 1 (CONTACT NF)
CONTACT
OUVERT
CONTACT
FERMÉ
CONTACT
OUVERT
CONTACT
FERMÉ
0
AUCUNE UTILISATION -- -- -- --
1
MODALITÉ DE
FONCTIONNEMENT
ÉTÉ HIVER HIVER ÉTÉ
2
UNITÉ EN MODE
RAFRAÎCHISSEMENT OU
CHAUFFAGE
NON OUI OUI NON
3
UNITÉ EN MODE
RAFRAÎCHISSEMENT
NON OUI OUI NON
4
UNITÉ EN MODE
CHAUFFAGE
NON OUI OUI NON
5
ÉTAT COMMANDE OFF ON ON OFF
6
PRÉSENCE D’ALARME NON OUI OUI NON
7
APPEL
DÉSHUMIDIFICATION
EXTÉRIEURE
NON OUI OUI NON
8
APPEL HUMIDIFICATION
EXTÉRIEURE
NON OUI OUI NON
9
TEMPÉRATURE
AMBIANTE ÉLEVÉE
NON OUI OUI NON
10
BASSE TEMPÉRATURE
AMBIANTE
NON OUI OUI NON
11
AUCUNE UTILISATION -- -- -- --
12
BASSE TEMPÉRATURE
D'EAU
OUI NON NON OUI
SOR
TIE NUMÉRIQUE 2
P11
P12 = 0 (CONT
ACT NO) P12 = 1 (CONTACT NF)
CONTACT
OUVERT
CONTACT
FERMÉ
CONTACT
OUVERT
CONTACT
FERMÉ
0
-- -- -- --
1
MODALITÉ DE
FONCTIONNEMENT
ÉTÉ HIVER HIVER ÉTÉ
2
UNITÉ EN MODE
RAFRAÎCHISSEMENT OU
CHAUFFAGE
NON OUI OUI NON
3
UNITÉ EN MODE
RAFRAÎCHISSEMENT
NON OUI OUI NON
4
UNITÉ EN MODE
CHAUFFAGE
NON OUI OUI NON
5
ÉTAT COMMANDE OFF ON ON OFF
6
PRÉSENCE D’ALARME NON OUI OUI NON
7
APPEL
DÉSHUMIDIFICATION
EXTÉRIEURE
NON OUI OUI NON
8
APPEL HUMIDIFICATION
EXTÉRIEURE
NON OUI OUI NON
9
TEMPÉRATURE
AMBIANTE ÉLEVÉE
NON OUI OUI NON
10
BASSE TEMPÉRATURE
AMBIANTE
NON OUI OUI NON
11
COMMANDE EAU POUR
RAFRAÎCHISSEMENT
OUI NON NON OUI
12
COMMANDE EAU POUR
CHAUFFAGE
OUI NON NON OUI

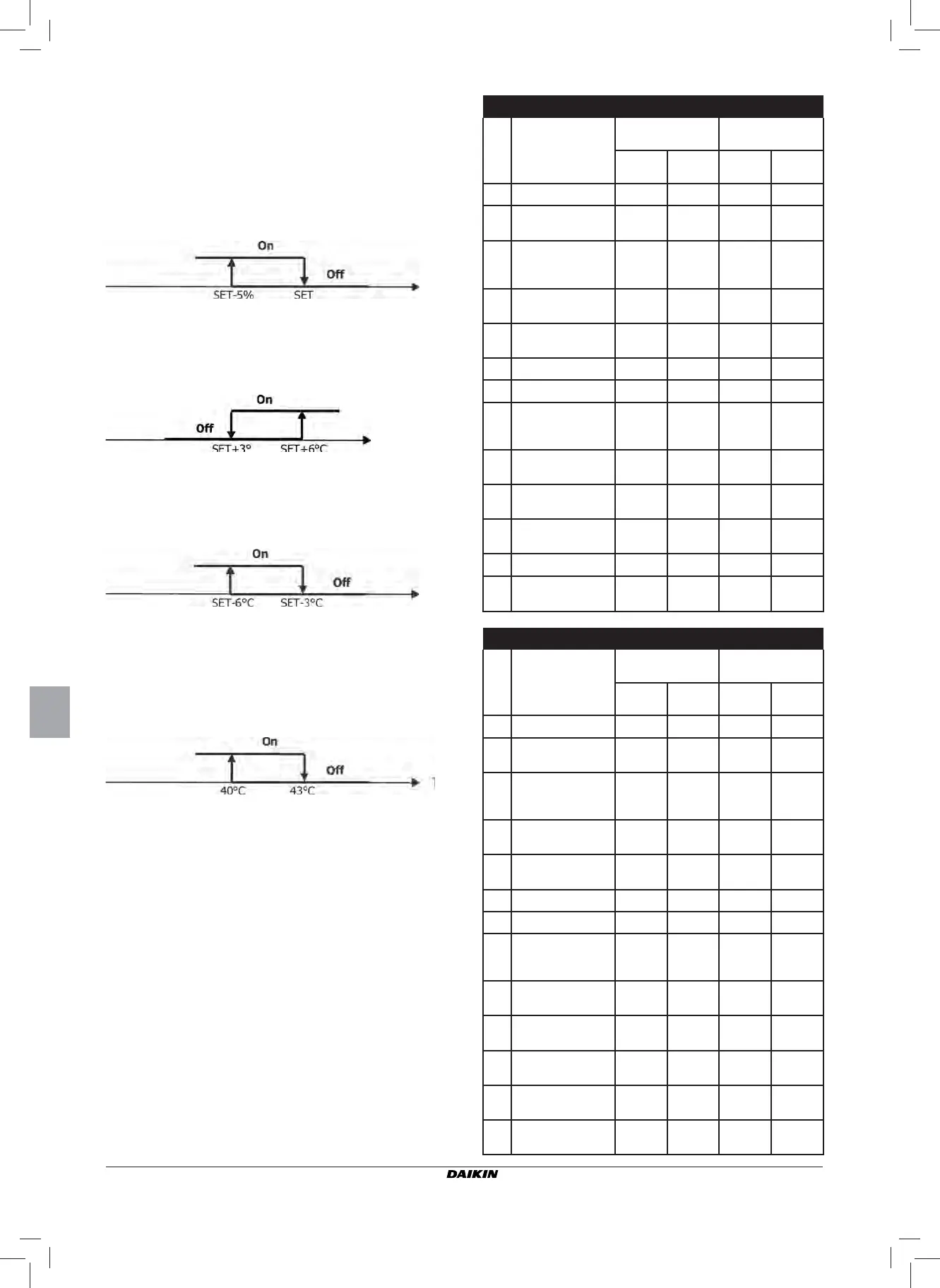

CONFIGURATIONS DES SORTIES NUMÉRIQUES
(PARAMÈTRES P09,P10,P11,P12)
P09,P11
= 8
Le contact est utilisé pour activer/désactiver un dispositif
extérieur quelconque pour l’humidifi
cation de l’air (en mode
chauffage seulement). La logique d’activation/désactivation
se base sur la lecture de l’humidité ambiante et de la valeur
PROGRAMMÉE au moyen du paramètre P13. Elle suit le dia-
gramme ci-dessous:
P09,P11
= 9
L
’état du contact indique si la température de l’air est trop
élevée par rapport à la VALEUR PROGRAMMÉE (en modalité
“été” seulement); la logique d’activation/désactivation est donc
liée à la VALEUR PROGRAMMÉE selon le palier suivant:
P09,P11
= 10
L
’état du contact indique si la température de l’air est trop basse
par rapport à la VALEUR PROGRAMMÉE (en modalité “hiver”
seulement); la logique d’activation/désactivation est donc liée
à la VALEUR PROGRAMMÉE selon le palier suivant:
P09,P11
= 11
La sortie numérique n’est pas contrôlée par la commande. Le
contact est toujours ouvert.
P09,P11
= 12
Lo stato del contatto segnala che la temperatura dell'acqua
è bassa. La logica di attivazione/disattivazione segue il
gradino:
Les deux tableaux qui suivent indiquent la signifi cation du
contact correspondant à chaque sortie numérique:
Humidité air
T
empérature air
T
empérature air
T
empérature eau
